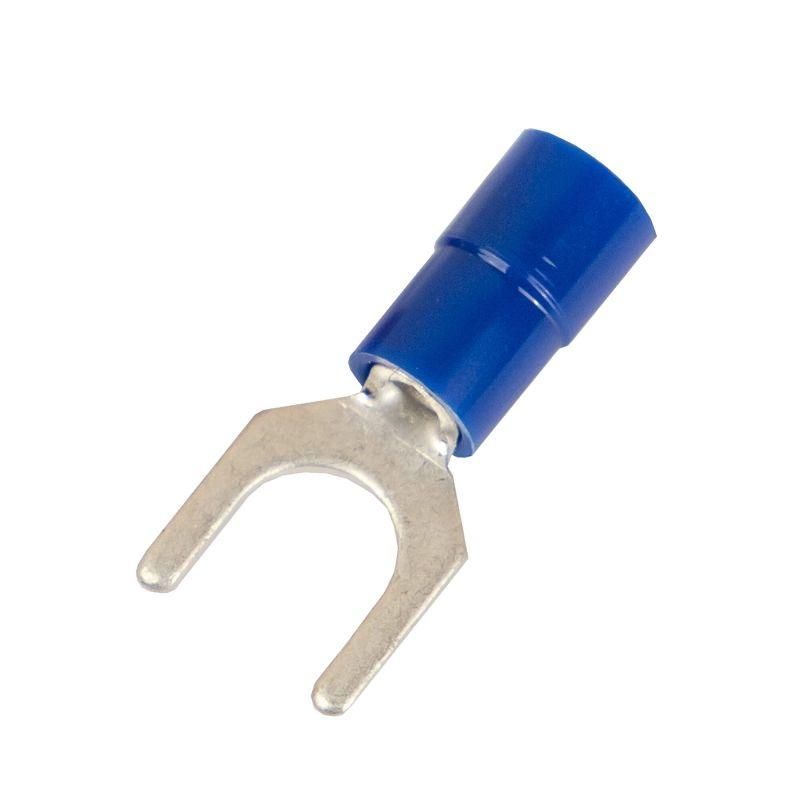

Наконечник вилочный с изолир. фланцем ПА легкий ввод жилы 10-16кв.мм М6 d6.4мм (НКИ) (уп.100шт) DKC 2E16P-EE-PA ДКС 2G712L

Наконечник вилочный с изолированным фланцем DKC (ДКС) артикул 2e16p-ee-pa - это надёжный элемент для оконцевания медных жил сечением 10–16 мм2, обеспечивающий безопасное, быстрое и долговечное соединение в силовых цепях. Продукт из серии Quadro сочетает удобство монтажа, защиту от коррозии и повышенную механическую прочность.

Назначение и область применения

Наконечник вилочный предназначен для оконцевания многожильных и одножильных медных проводов в электрических цепях переменного и постоянного тока до 600 В. Подходит для подключения к болтовым соединениям с метрической резьбой М6. Часто используется в распределительных щитах, панелях управления, промышленном оборудовании, станках, конвейерах и системах автоматизации, где требуется частая замена или обслуживание соединений.

Технические характеристики

• Номинальное сечение жилы: 16 мм2 (совместим с 10–16 мм2)
• Диаметр отверстия: 6,4 мм (соответствует М6)
• Тип контакта: вилочная форма - позволяет легко вставлять и вынимать из клеммы
• Материал контакта: медь М1 с луженым покрытием - улучшает проводимость и защищает от окисления
• Материал изоляции: полиамид PA 6.6 - термостойкий, химически устойчивый, не горючий
• Цвет изоляции: серый
• Номинальный ток: 88 А
• Способ монтажа: опрессовка - требует специальных клещей
• Стандарт: соответствует DIN
• Классификация по AWG: №6
• Изоляция фланца: да - предотвращает случайные замыкания на корпус
• Проклеенный фланец: да - усиливает герметичность и фиксацию изоляции
• Совместим с лаковой изоляцией: да - можно использовать с проводами с лаковым покрытием

Совместимость и монтаж

Наконечник вилочный совместим с любыми медными жилами - однопроволочными и многопроволочными. Для установки необходимы опрессовочные клещи с матрицей для сечения 16 мм2. Убедитесь, что глубина обжима соответствует длине гильзы - недостаточный обжим снижает надёжность, перегрузка может повредить изоляцию. Фланец с раструбом EasyEnter облегчает введение жилы даже при сложной сборке. После монтажа проверьте механическую прочность соединения - потяните за провод, чтобы убедиться, что он не выскальзывает.

Безопасность и стандарты

Наконечник соответствует требованиям стандарта DIN, что гарантирует соответствие европейским нормам безопасности и качества. Изолированный фланец исключает риск поражения током при работе под напряжением. Полиамидная изоляция выдерживает температуры от -40C до +125C, не распространяет горение и устойчив к воздействию масел и растворителей. Проклеенный фланец дополнительно препятствует попаданию влаги и пыли внутрь соединения.

Преимущества

• Раструб EasyEnter - упрощает ввод многопроволочных жил, снижает риск повреждения проводников
• Зазубрины внутри гильзы - усиливают контакт при обжиме, предотвращают проскальзывание
• Луженое покрытие - продлевает срок службы в условиях высокой влажности и агрессивной среды
• Изолированный фланец - исключает короткое замыкание на металлические детали оборудования
• Проклеенная изоляция - обеспечивает герметичность и долговечность вибрационных нагрузок
• Серый цвет - отличается от других моделей, упрощает визуальную идентификацию в панели

Ограничения применения

Не применяйте наконечник для алюминиевых жил - он рассчитан только на медь. Недопустимо использование без опрессовки - скрутка или пайка нарушают конструктивные свойства и опасны. Не используйте в условиях постоянного погружения в воду - хотя IP-класс не указан, изоляция не предназначена для длительного контакта с жидкостью. Также не рекомендуется применять при температуре выше +125C - возможна деформация полиамида.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах
• Соединение двигателей с частотными преобразователями через клеммы М6
• Обвязка контроллеров и реле в промышленных панелях
• Электрооборудование на пищевых производствах - благодаря лужению и изоляции устойчив к мойкам и пару
• Автомобильные и железнодорожные системы управления - устойчив к вибрациям и перепадам температур

Практические советы

• Перед обжимом удалите изоляцию точно на длину гильзы - лишний провод не должен торчать
• Выбирайте клещи с регулировкой давления - точный обжим важнее силы
• Проверяйте посадку на болт - диаметр 6,4 мм должен свободно проходить, но без люфта
• Для защиты от внешних факторов используйте термоусадку поверх фланца - особенно в открытых щитах
• Храните в сухом месте - хоть изоляция устойчива, влага может вызвать коррозию лужения при длительном контакте
• Артикулы 2e16p-ee-pa и 2g712l - это один и тот же продукт; различаются только номера партий
