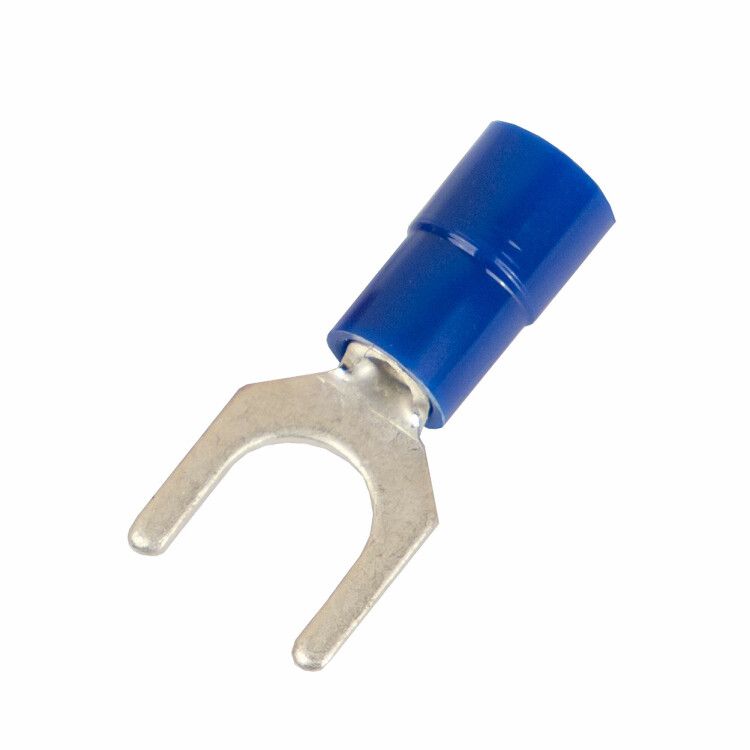

Наконечник вилочный с изолир.фланцем ПА легкий ввод жилы 1.5-2.5кв.мм М8 d8.4мм (НВИ) (уп.100шт) DKC 2B18P-EE-PA ДКС

Наконечник вилочный с изолированным фланцем полиамид, легкий ввод жилы, 1,5–2,5 кв.мм М8 (длина 8,4 мм) (НВИ) от DKC предназначен для надёжного и безопасного соединения медных проводов сечением 1,5–2,5 мм2 с болтовыми клеммами M8. Артикул 2b18p-ee-pa входит в серию Quadro и сочетает удобство монтажа с высокой механической и электроизоляционной прочностью.

Назначение и область применения

Этот наконечник используется для оконцевания многожильных и одножильных медных проводов в электрических цепях переменного и постоянного тока до 600 В. Подходит для подключения к болтовым зажимам на оборудовании: автоматических выключателях, распределительных щитах, силовых клеммах двигателей, преобразователях частоты, конвейерах и других устройствах, где требуется быстрый и надёжный контакт. Применяется в промышленной автоматизации, энергетике, машиностроении и системах управления.

Технические характеристики

• Тип: вилочный наконечник с изолированным фланцем
• Сечение провода: 1,5–2,5 мм2
• Размер резьбы: M8
• Диаметр отверстия: 8,4 мм
• Максимальный ток: 27 А
• Материал контакта: медь М1, лужённая
• Материал изоляции: полиамид PA 6.6 (серый цвет)
• Способ монтажа: опрессовка
• Стандарт: соответствует DIN
• Класс AWG: 14
• Длина контактной части: 8,4 мм
• Изоляция: проклеенная, герметичная
• Совместимость: работает с лакированной изоляцией проводов

Совместимость и монтаж

Наконечник НВИ совместим с любыми болтовыми клеммами стандарта M8. Для установки используйте пресс-клещи с матрицей, подходящей для сечения 1,5–2,5 мм2. Убедитесь, что обжим выполнен равномерно - контактная гильза должна полностью охватить жилу, а изоляция не деформируется. Благодаря раструбной форме EasyEnter, многопроволочные жилы легко вводятся без перегибов и обрывов. Проклеенный фланец предотвращает попадание влаги и пыли внутрь соединения.

Безопасность и стандарты

Наконечник соответствует требованиям DIN и прошёл испытания на термическую и механическую устойчивость. Полиамидная изоляция выдерживает температуру до +105 C, обеспечивает класс защиты IP67 и исключает случайное прикосновение к токоведущим элементам. Лужёное покрытие снижает риск окисления и сохраняет хорошую проводимость даже в условиях повышенной влажности. Соединение считается защищённым - можно использовать в закрытых шкафах и наружных установках при соблюдении условий эксплуатации.

Преимущества

• Удобный ввод жилы благодаря раструбной форме EasyEnter - минимизирует повреждение проводника
• Зазубрины внутри гильзы обеспечивают плотный и долговечный обжим
• Изолированный фланец защищает от поражения током и короткого замыкания
• Лужёная медь улучшает контактную способность и устойчивость к коррозии
• Проклеенная изоляция предотвращает проникновение влаги и пыли
• Совместим с лакированной изоляцией - не требует удаления покрытия перед монтажом

Ограничения применения

Не применяйте наконечник для алюминиевых проводов - он рассчитан только на медь. Не допускайте использование при температуре выше +105 C. Не рекомендуется применять в средах с агрессивными химическими веществами, которые разрушают полиамид. Обжим должен выполняться строго в соответствии с инструкцией - некорректный обжим снижает надёжность соединения и может вызвать нагрев. Не используйте для токов свыше 27 А - возможен перегрев.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах
• Соединение фазных проводов с клеммами частотных преобразователей
• Присоединение проводов к двигателям насосов и компрессоров
• Обустройство заземляющих контуров в промышленном оборудовании
• Монтаж в распределительных коробках с ограниченным доступом - изолированный фланец позволяет работать без отключения питания

Практические советы

• Перед обжимом проверьте соответствие сечения провода - 1,5–2,5 мм2. Использование более толстого провода приведёт к плохому контакту.
• Выбирайте клещи с правильной матрицей - для этого типа наконечника нужна матрица 1,5–2,5 мм2 / M8.
• Проверяйте качество обжима: после монтажа слегка потяните провод - он не должен выскальзывать.
• При работе с лакированной изоляцией не снимайте её - она не мешает контакту и остаётся под изоляцией наконечника.
• Храните наконечники в сухом месте - хотя они защищены, длительное воздействие влаги может повредить клей на фланце.
• Артикул 2b18p-ee-pa - один из самых популярных в серии Quadro; всегда имейте запас при ремонте оборудования.
