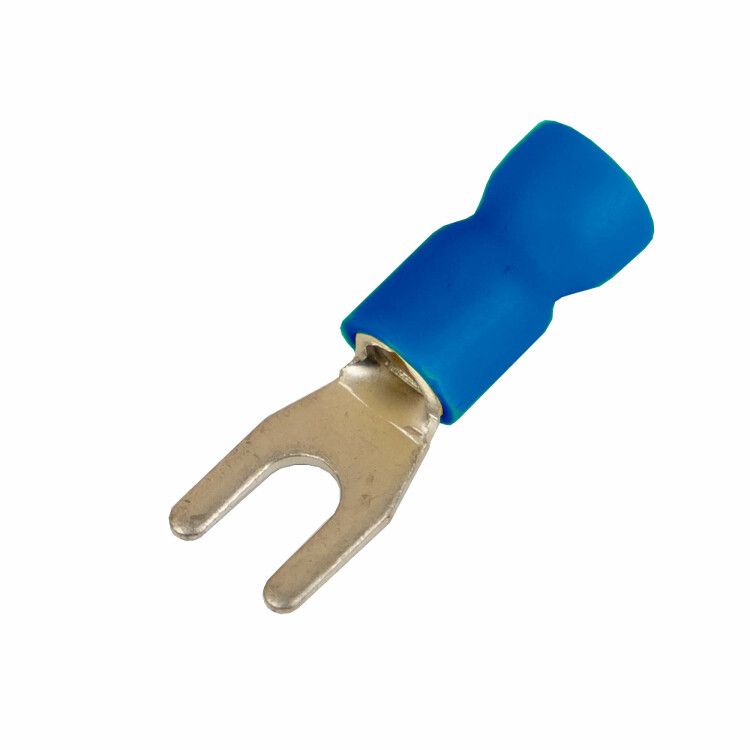

Наконечник вилочный с изолир.фланцем ПВХ легкий ввод жилы 1.5-2.5кв.мм М6 d6.4мм (НВИ) (уп.100шт) DKC 2B16P-EE-PVC ДКС

Наконечник вилочный с изолированным фланцем ПВХ, легкий ввод жилы, 1,5–2,5 кв.мм М6 (д.6,4 мм) (НВИ) от DKC - надёжный элемент для оконцевания медных жил в электрических соединениях. Артикул 2b16p-ee-pvc из серии Quadro предназначен для быстрого и безопасного подключения проводов к болтовым зажимам, особенно там, где важна частая замена или обслуживание.

Назначение и область применения

Этот наконечник используется для оконцевания одножильных и многопроволочных медных проводов сечением 1,5–2,5 мм2. Подходит для подключения к болтам М6 (диаметром 6,4 мм) в распределительных щитах, панелях управления, силовых модулях и оборудовании с напряжением до 600 В. Применяется в системах автоматизации, на производстве, в энергетике и в установках с частой перестановкой кабелей - например, на станках, конвейерах, испытательных стендах.

Технические характеристики

• Тип: вилочный наконечник с изолированным фланцем
• Сечение жилы: 1,5–2,5 мм2
• Диаметр отверстия: 6,4 мм
• Размер резьбы: M6 (соответствует 3/16 дюйма)
• Номинальный ток: 27 А
• Материал контакта: медь М1, лужённая
• Материал изоляции: ПВХ пластикат, серый цвет
• Способ монтажа: опрессовка
• Стандарт: соответствует DIN
• Классификация по AWG: 14
• Изоляция: полностью закрывает контактную часть и фланец
• Покрытие: лужёное - улучшает антикоррозийную стойкость

Совместимость и монтаж

Наконечник совместим с любыми болтами и гайками стандарта M6. Для монтажа требуется пресс-клещи с матрицей для вилочных наконечников сечением 1,5–2,5 мм2. Обжим выполняется на гильзе - не затрагивать изоляцию. Особенность конструкции EasyEnter позволяет легко ввести многопроволочные жилы даже без предварительной подготовки. Проклеенный фланец дополнительно фиксирует изоляцию и исключает её смещение при нагрузке. Учитывайте, что для качественного обжима необходимо использовать инструмент с правильным усилием - недостаточный обжим снижает надёжность контакта, избыточный - повреждает жилу.

Безопасность и стандарты

Наконечник НВИ соответствует требованиям DIN, обеспечивает защиту от случайного прикосновения к токоведущим частям благодаря изолированному фланцу. Лужёное покрытие предотвращает окисление меди, что важно в условиях повышенной влажности. Применяется только в защищённых соединениях - не предназначен для открытых участков без корпуса. Соответствует нормам безопасности для электроустановок до 600 В.

Преимущества

• Изолированный фланец - исключает риск короткого замыкания между соседними клеммами
• Форма раструба EasyEnter - упрощает ввод многопроволочных жил, снижает вероятность порчи провода
• Зазубрины внутри гильзы - обеспечивают прочный механический контакт после обжима
• Лужёное покрытие - продлевает срок службы в агрессивных средах
• Проклеенная изоляция - сохраняет герметичность и положение при вибрации
• Серый цвет изоляции - удобен для визуального различения в панелях

Ограничения применения

• Не применяется для алюминиевых жил - только для медных
• Не рассчитан на рабочее напряжение выше 600 В
• Не предназначен для внешней установки без защиты от осадков и прямого UV-излучения
• Не рекомендован для частых отсоединений под нагрузкой - возможен износ контактов
• Не совместим с клеммами меньшего диаметра - требует точного соответствия M6

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите
• Соединение двигателей с частотными преобразователями
• Обвязка терморегуляторов и реле в промышленном контроле
• Подключение датчиков и исполнительных механизмов на конвейере
• Монтаж в системах с частым сервисным обслуживанием - например, тестовые стенды

Практические советы

• Перед обжимом проверьте соответствие сечения жилы - используйте только провода 1,5–2,5 мм2
• Для многопроволочных жил слегка скрутите концы перед введением в наконечник - это повысит надёжность
• Используйте пресс с матрицей, указанной для вилочных наконечников типа НВИ
• Проверяйте качество обжима: жила должна быть плотно зафиксирована, изоляция не деформирована, фланец не треснул
• При работе в помещениях с высокой влажностью или химической активностью - убедитесь, что весь контакт находится внутри корпуса
• Артикул 2b16p-ee-pvc от DKC можно комбинировать с другими изделиями серии Quadro - они имеют одинаковый уровень качества и совместимую цветовую маркировку
