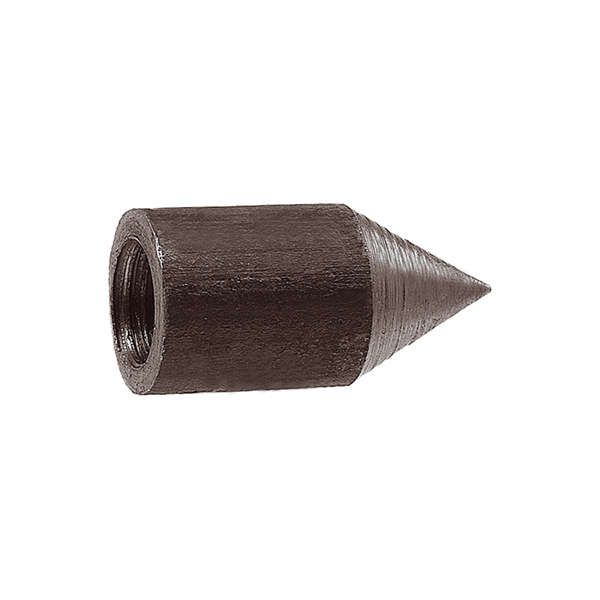

Наконечник заземления (ударный) 14 мм, сталь Ezetek 90325

Наконечник заземления 14 мм, сталь от EZETEK (артикул 90325) предназначен для надёжного соединения заземляющего провода с металлическими поверхностями, обеспечивая безопасную отвод тока утечки в землю. Ударное исполнение позволяет легко монтировать его даже на жёстких конструкциях.

Назначение и область применения

Этот наконечник используется для присоединения заземляющих проводов к болтовым соединениям, корпусам оборудования, трубопроводам и другим металлическим элементам. Применяется в системах заземления промышленного оборудования, распределительных щитах, станках, конвейерах и других объектах, где требуется надёжная защита от поражения током.

Технические характеристики

• Диаметр отверстия: 14 мм - соответствует стандартному болту M14
• Материал: сталь - высокая механическая прочность, устойчивость к деформациям
• Исполнение: ударный - рассчитан на установку с помощью удара молотком или гидравлического пресса
• Не имеет изоляционного покрытия - требует защиты от коррозии в агрессивной среде

Совместимость и монтаж

Наконечник совместим с медными и алюминиевыми заземляющими проводами сечением до 35 мм2. Для монтажа необходимо:

• Зачистить конец провода и вставить его в цилиндрическую часть наконечника
• Обжать контактную часть специальным клещами (не использовать обычные плоскогубцы)
• Разместить наконечник на болтовом соединении и зафиксировать гайкой
• При необходимости - применить ударный способ фиксации через специальный инструмент

Посадочный диаметр 14 мм требует точного подбора болта - использование меньшего или большего диаметра снижает надёжность контакта.

Преимущества

• Высокая механическая прочность стали предотвращает деформацию при нагрузках
• Ударное исполнение ускоряет монтаж на труднодоступных участках
• Стандартный размер 14 мм обеспечивает широкую совместимость с промышленным оборудованием
• Подходит для многократного демонтажа без потери качества контакта

Ограничения применения

• Не предназначена для работы во влажных и агрессивных средах без дополнительной антикоррозийной обработки
• Не рекомендуется для использования в условиях постоянных вибраций без дополнительной фиксации
• Не подходит для подключения к алюминиевым шинам без переходных пластин - возможна электрохимическая коррозия
• Не является изолированным изделием - требует внешней защиты при открытой прокладке

Примеры использования

• Присоединение заземляющего провода к корпусу частотного преобразователя
• Фиксация заземления на раме станка ЧПУ
• Подключение к стальной опоре распределительного щита
• Заземление трубопровода в промышленном цехе

Практические советы

• Перед установкой проверьте соответствие диаметра болта 14 мм - отклонение более чем +-0,5 мм снижает контактное давление
• Обязательно используйте антивибрационные шайбы при монтаже на vibrating-оборудовании
• После монтажа проверьте сопротивление заземления - допустимый показатель не выше 4 Ом
• Для длительной службы в сыром воздухе нанесите слой смазки типа WD-40 или графитовой пасты на поверхность контакта
• Артикул 90325 от EZETEK - один из самых распространённых решений в промышленной автоматизации; заменяется аналогами только при совпадении всех параметров
