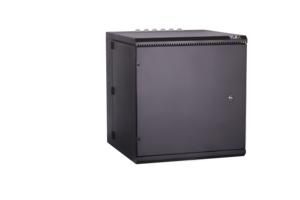

Настенный двухсекционный шкаф 19'', 15U, металлическая дверь, промышленный, степень защиты IP55, Ш600хВ771хГ600мм, черный. - ЭКО34229 TLK TWM-156060-M-BK

Шкаф двухсекционный 19 дюймов 15U IP55 Ш600хВ771хГ600мм черный от TLK - надежное настенное решение для размещения телекоммуникационного и сетевого оборудования в сложных условиях: высокой запыленности, влажности, вибраций или риска механических повреждений. Артикул twm-156060-m-bk обеспечивает компактную, защищенную и удобную для обслуживания конструкцию с двумя секциями и пассивной вентиляцией.

Назначение и область применения

Шкаф двухсекционный 19 дюймов 15U IP55 предназначен для установки небольших устройств: коммутаторов, маршрутизаторов, модемов, контроллеров, источников бесперебойного питания и других компонентов, требующих защиты от окружающей среды. Подходит для помещений с повышенной влажностью, пылью, агрессивными средами - например, производственные цеха, насосные станции, транспортные узлы, телекоммуникационные точки на открытых площадках. Особенно эффективен там, где невозможно использовать напольные шкафы из-за ограниченного пространства.

Технические характеристики

• Размеры: Ш600 × В771 × Г600 мм (полезная глубина - 540 мм)
• Высота: 15U (стандарт 19 дюймов, соответствует ГОСТ 28601-90 / IEC 297)
• Материал корпуса: сталь с порошковым покрытием, цвет - черный
• Степень защиты: IP55 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от струй воды с любого направления
• Количество дверей: одна, с замком
• Тип вентиляции: пассивная, с фильтрами; возможно дооснащение принудительной вентиляцией
• Наличие крыши: да, съемная фальш-крыша
• Максимальная нагрузка: 75 кг (распределённая по всей площади)
• Способ монтажа: настенный, через отверстия в неподвижной секции
• Заземление: все токопроводящие части соединены между собой, есть точка подключения к внешнему контуру

Совместимость и монтаж

Шкаф двухсекционный 19 дюймов 15U IP55 совместим со всеми стандартными 19-дюймовыми устройствами. Внутри предусмотрены:

• Две пары регулируемых по глубине монтажных направляющих для установки серверов, коммутаторов и аналогичного оборудования;
• Стационарные планки на неподвижной секции для крепления DIN-реек, силовых модулей и распределительных щитков;
• Герметичные вводы (гермовводы) вверху и внизу неподвижной секции - для пропуска кабелей без нарушения степени защиты IP55;
• Фальш-крыша легко снимается для доступа к верхней части оборудования и установки вентиляторного блока (при необходимости);
• Поворотная секция открывается на 180° - позволяет получить доступ ко всем задним панелям устройств без демонтажа.

Крепление к стене выполняется через четыре монтажных отверстия в задней части неподвижной секции. Убедитесь, что стена выдерживает вес шкафа + нагрузка оборудования (до 75 кг). Используйте анкерные болты подходящего типа для материала стены (бетон, кирпич, металлопрокат).

Безопасность и стандарты

• Защита от пыли и брызг воды - соответствие ГОСТ 14254-96 (МЭК 529-89), класс IP55;
• Уплотнители на двери, неподвижной и поворотной секциях обеспечивают герметичность;
• Замки на двери и основной секции исключают несанкционированный доступ;
• Все металлические части заземлены - можно использовать как ЭМС-экран для снижения помех;
• Порошковое покрытие устойчиво к коррозии, ударам и химическим воздействиям.

Преимущества

• Двухсекционная конструкция с поворотной частью - удобство обслуживания без полного открытия шкафа;
• Фальш-крыша и фильтры вентиляции позволяют сохранять чистоту внутри при минимальных затратах;
• Поддержка принудительной вентиляции - можно добавить вентиляторы в будущем без переделки;
• Стандартная 19-дюймовая система - совместимость с широким спектром оборудования;
• Настенный монтаж экономит полезную площадь помещения;
• Интегрированная система заземления снижает риск электромагнитных помех.

Ограничения применения

• Не предназначен для постоянного нахождения под прямым дождём или в условиях длительного погружения - IP55 не гарантирует герметичность при затоплении;
• Пассивная вентиляция недостаточна для мощных нагревающихся устройств (например, нескольких серверов или UPS >3 кВА) - потребуется активная вентиляция;
• Максимальная нагрузка 75 кг - не рекомендуется перегружать шкаф тяжелыми силовыми компонентами без проверки распределения массы;
• Не подходит для взрывоопасных зон - отсутствует сертификат взрывозащиты (Ex);
• Площадь внутри ограничена - не рассчитан на крупногабаритные устройства выше 15U или с большой глубиной (>540 мм).

Примеры использования

• Телекоммуникационный пункт на улице - коммутаторы и оптоволоконные терминалы;
• Производственный участок - PLC-контроллеры, реле, преобразователи частоты;
• ЖКХ - насосные станции, автоматика управления водоснабжением;
• Логистические центры - сети связи, камеры наблюдения, маршрутизаторы;
• Объекты с вибрацией - железнодорожные станции, пункты контроля трафика.

Практические советы

• Перед монтажом проверьте, чтобы стена была прочной и ровной - неровности могут нарушить герметичность двери;
• Используйте кабельные вводы с уплотнителями - даже один неплотно закрытый вход снижает степень защиты IP55;
• При использовании принудительной вентиляции - выбирайте вентиляторы с фильтрами, чтобы не нарушать защиту от пыли;
• Регулярно проверяйте состояние фильтров вентиляции - они нуждаются в замене каждые 3–6 месяцев в пыльных условиях;
• При установке оборудования соблюдайте равномерное распределение веса - тяжелые блоки лучше размещать в нижней части шкафа;
• Помните: шкаф twm-156060-m-bk поставляется уже собранным - не разбирайте его без необходимости, особенно уплотнительные контуры.
