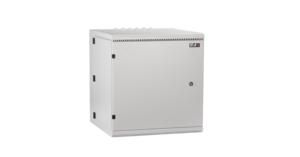

Настенный двухсекционный шкаф 19'', 18U, металлическая дверь, промышленный, степень защиты IP55, Ш600хВ904хГ600мм, серый. - ЭКО33835 TLK TWM-186060-M-GY

Шкаф настенный двухсекционный 19 дюйм 18U IP55 Ш600хВ904хГ600мм серый, металлическая дверь промышленного исполнения от TLK - это компактное, защищённое решение для размещения телекоммуникационного и слаботочного оборудования в сложных условиях. Артикул twm-186060-m-gy рассчитан на установку в стенах помещений с высокой запылённостью, влажностью или риском механических повреждений.

Назначение и область применения

Шкаф предназначен для размещения небольших устройств: коммутаторов, маршрутизаторов, модулей связи, контроллеров, DIN-рейки с автоматикой и других слаботочных компонентов. Подходит для монтажа в промышленных цехах, насосных станциях, на объектах ЖКХ, в телеком-шкафах на улице или в неотапливаемых помещениях. Особенно эффективен там, где невозможно использовать напольные шкафы - из-за ограниченного пространства или требований к компактности.

Технические характеристики

• Размеры: 600×904×600 мм (Ш×В×Г)
• Полезная глубина: 540 мм - позволяет устанавливать оборудование с глубиной до 540 мм
• Высота: 18U (стандарт 19 дюймов, соответствует ГОСТ 28601-90 / IEC 297)
• Материал корпуса: сталь с порошковым покрытием
• Цвет: серый
• Степень защиты: IP55 - защита от пыли (не полностью, но достаточная для большинства условий) и струй воды из любого направления
• Тип вентиляции: пассивная, с фильтрами; возможно добавление активной вентиляции
• Количество дверей: одна металлическая с замком
• Наличие крыши: да, съёмная фальш-крыша
• Максимальная нагрузка: 75 кг (распределённая)
• Заземление: все токопроводящие части соединены между собой, есть точка подключения к внешнему контуру

Совместимость и монтаж

Шкаф совместим с любым оборудованием, соответствующим стандарту 19 дюймов. Внутри предусмотрены:

• Две пары регулируемых по глубине монтажных направляющих 19” - для установки серверов, коммутаторов, преобразователей;
• Фиксированные планки на неподвижной секции - для крепления DIN-реек, силовых модулей, реле;
• Гермовводы вверху и внизу неподвижной секции - для ввода/вывода кабелей с сохранением степени защиты IP55;
• Монтажные отверстия в задней стенке неподвижной секции - для крепления к стене анкерами или болтами.

  Установка выполняется исключительно **настенно** - несмотря на указание “напольный” в характеристиках, конструкция предназначена для крепления к стене. Убедитесь, что стена выдерживает вес шкафа + оборудование (до 75 кг). Монтаж на гипсокартон или другие хрупкие перегородки невозможен.

  Безопасность и стандарты

  • Защита по ГОСТ 14254-96 (соответствует МЭК 529-89): IP55
  • Корпус заземлён - обеспечивает безопасность при работе с электрооборудованием
  • Замок на двери и основной секции - предотвращает несанкционированный доступ
  • Порошковое покрытие - устойчиво к ударам, коррозии, перепадам температур

  Преимущества

  • Поворотная секция - позволяет получить доступ к задним панелям оборудования без демонтажа всего шкафа
  • Съёмная фальш-крыша - упрощает монтаж и обслуживание сверху, удобна при установке вентиляторов
  • Фильтры в вентиляционных проемах - продлевают срок службы оборудования, снижают риск попадания пыли
  • Интегрированная система уплотнителей - гарантирует надёжную герметичность даже после многократного открывания двери
  • Поддержка принудительной вентиляции - можно установить вентиляторный блок (2 вентилятора) в потолочный проём
  • Сертифицированная конструкция - соответствие стандарту 19" делает шкаф универсальным для промышленных решений

  Ограничения применения

  • Не предназначен для установки мощного тепловыделяющего оборудования (например, UPS >5 кВА, большие преобразователи) - пассивная вентиляция недостаточна
  • Нельзя использовать в условиях постоянного погружения в воду или прямого воздействия струй под давлением - IP55 не обеспечивает полную гидроизоляцию
  • Не рекомендован для установки в зонах с взрывоопасной средой - отсутствует взрывозащита
  • Максимальная нагрузка 75 кг - превышение вызывает деформацию конструкции
  • Не подходит для монтажа на полу - конструкция не имеет опор, только настенное крепление

  Примеры использования

  • Телеком-шкаф на улице рядом с базовой станцией
  • Контроллеры управления насосами в канализационной станции
  • Оборудование SCADA в цехе с высокой запылённостью
  • Автоматизация освещения в подземном переходе
  • Распределительный щит с PLC и реле в холодильном складе

  Практические советы

  • Перед монтажом проверьте глубину оборудования - она должна быть ≤540 мм, иначе не поместится в шкаф
  • Используйте только оригинальные фильтры для вентиляции - они легко заменяемые, но влияют на уровень защиты
  • При установке вентиляторов в потолочный проём - обязательно используйте фильтры, чтобы не нарушить IP55
  • При подключении заземления - сделайте отдельный проводник от шкафа к главному заземляющему контуру, не полагайтесь на контакт с конструкцией стены
  • При необходимости увеличения прочности крепления - используйте анкерные болты M8–M10, закреплённые в бетонной стене
  • Не забывайте периодически проверять состояние уплотнителей и фильтров - особенно в условиях высокой запылённости
