Шкаф настенный разборный 19дюйм 18U метал. дверь Ш600хВ904хГ600мм 2 пары монтажных направляющих сер. TLK TWC-186060-R-M-GY ЭКО47677

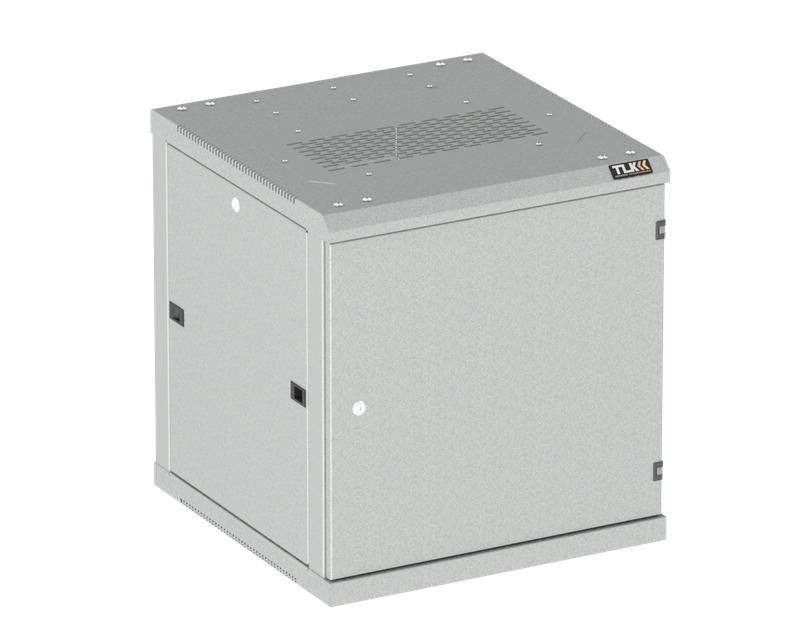

Шкаф настенный разборный 19 дюймов 18U металлическая дверь Ш600хВ904хГ600мм серый, 2 пары монтажных направляющих от TLK - это компактное, прочное решение для размещения телекоммуникационного оборудования в условиях ограниченного пространства. Артикул twc-186060-r-m-gy рассчитан на монтаж в офисах, жилых домах и технических комнатах, где использование напольных шкафов невозможно.

Назначение и область применения

Шкаф предназначен для установки активного и пассивного оборудования в соответствии с стандартом 19 дюймов: маршрутизаторы, коммутаторы, медиаконвертеры, распределительные коробки, UPS малой мощности и другие устройства. Подходит для создания локальных сетей (ЛВС), организаций связи в многоквартирных домах, небольших офисах, серверных уголках и точках доступа. Применяется там, где важна экономия площади и необходима надежная защита оборудования от внешних воздействий.

Технические характеристики

• Высота: 904 мм (18U)
• Ширина: 600 мм
• Глубина корпуса: 600 мм, полезная глубина для монтажа: 540 мм
• Материал: сталь с порошковым покрытием, цвет - серый
• Степень защиты: IP20 - защита от контакта с частями выше 12 мм и от крупных твердых предметов, но не от воды и пыли
• Количество дверей: одна, металлическая, открывается на угол более 180°
• Боковые стенки: съемные, с защелками для быстрого демонтажа
• Крыша: металлическая, с перфорацией для вентиляции и возможностью установки вентиляторов TLK (аксессуар)
• Вентиляция: пассивная - через перфорацию в основании и крышке
• Кабельные вводы: три точки - одно внизу, одно сверху (заглушены), одно в задней стенке (выламываемое); возможно доукомплектование щеточными вводами TLK
• Крепление к стене: четыре отверстия M8 для анкерных болтов
• Монтажные направляющие: две пары 19" с цифровой маркировкой U, регулируемые по глубине
• Конструкция: разборная, собрана по системе 482,6 мм согласно ГОСТ 28601.2-90 / IEC 297-2
• Заземление: все токопроводящие элементы соединены в единый контур

Совместимость и монтаж

Шкаф совместим с любым оборудованием, соответствующим стандарту 19 дюймов. Монтажные направляющие позволяют фиксировать устройства с шагом 44,45 мм (1U). Перед установкой проверьте, что оборудование не превышает внутреннюю полезную глубину 540 мм - некоторые блоки питания или кабели могут требовать больше места.

Установка выполняется на несущую стену с помощью четырех анкерных болтов M8. Боковые стенки и дверь легко снимаются для удобства монтажа - рекомендуется собирать шкаф на месте, начиная с рамы, затем крепятся боковины, крыша и дверь. Дверь может быть навешена слева или справа - фиксируется точечными замками. Задняя стенка имеет выламываемую заглушку для кабеля; остальные вводы закрыты металлическими заглушками, которые можно удалить при необходимости.

Безопасность и стандарты

Шкаф соответствует требованиям ГОСТ 14254-96 (эквивалент МЭК 529-89) и ГОСТ 28601.2-90 (стандарт 19 дюймов). Обеспечен единый контур заземления всех металлических деталей. Порошковое покрытие устойчиво к механическим повреждениям и коррозии. IP20 исключает риск попадания пальцев или инструментов в шкаф, но не защищает от влаги - не применяйте в сырых помещениях, на улице или рядом с источниками воды.

Преимущества

• Разборная конструкция позволяет доставлять и хранить шкаф в компактной упаковке, а также легко ремонтировать или модифицировать
• Съемные боковые стенки обеспечивают трёхсторонний доступ к оборудованию - удобно при прокладке кабелей и сервисном обслуживании
• Цифровая маркировка U на направляющих ускоряет планирование расположения устройств
• Возможность доработки: установка вентиляторов TLK, щеточных вводов, переход на напольное исполнение с регулируемыми опорами
• Фиксация двери и стенок точечными замками снижает вероятность случайного открытия

Ограничения применения

• Не предназначен для установки в помещениях с высокой влажностью, на улице или в зонах с риском брызг/полива - степень защиты IP20 не обеспечивает герметичность
• Полезная глубина 540 мм ограничивает установку некоторых глубоких устройств (например, некоторых серверов или больших UPS)
• Пассивная вентиляция недостаточна для теплонагруженного оборудования - требуется принудительная вентиляция (дополнительно)
• Не поддерживает горизонтальное крепление на полу без аксессуаров TLK
• Аксессуары (вентиляторы, щеточные вводы, опоры) продаются отдельно

Примеры использования

• Инсталляция GPON-оборудования в подъездной технической нише
• Размещение Wi-Fi точек доступа и коммутаторов в офисе с 10–20 рабочими местами
• Обустройство центрального пункта связи в квартире или коттедже
• Место для медийного проигрывателя, контроллера освещения и роутера в домашнем медиауголке
• Временная установка тестового оборудования в лаборатории

Практические советы

• Перед монтажом проверьте нагрузку стены - шкаф с полным заполнением может весить до 40–50 кг
• Используйте анкерные болты подходящего типа (M8x60–80) и обязательно с пластиковыми втулками для кирпича или бетона
• При прокладке кабелей используйте щеточные вводы TLK - они предотвращают попадание пыли и удерживают провода
• Если оборудование нагревается, сразу установите вентиляторы TLK в крышу - перфорация уже подготовлена
• При использовании в многоквартирном доме - пометьте шкаф этикеткой с контактами ответственного лица
• При сборке следите, чтобы направляющие были установлены строго параллельно - иначе оборудование будет плохо входить
• Артикул twc-186060-r-m-gy поставляется в двух коробках - внимательно сверьте комплектацию перед началом работы
