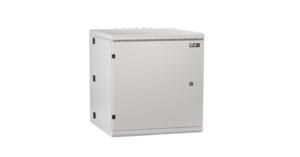

Настенный двухсекционный шкаф 19'', 9U, металлическая дверь, промышленный, степень защиты IP55, Ш600хВ504хГ600мм, серый. - ЭКО33832 TLK TWM-096060-M-GY

Шкаф двухсекционный 19 дюймов 9U IP55 Ш600хВ504хГ600мм серый от TLK (артикулы эко33832 и twm-096060-m-gy) - это настенный промышленный корпус с защитой IP55, предназначенный для размещения телекоммуникационного и слаботочного оборудования в условиях высокой запыленности, влажности или риска механических повреждений. Конструкция обеспечивает удобный доступ к задним панелям устройств и надежную защиту от внешних факторов.

Назначение и область применения

Шкаф двухсекционный 19 дюймов 9U IP55 Ш600хВ504хГ600мм серый предназначен для установки в помещениях с неблагоприятными условиями: производственные цеха, улицы, технические помещения с высокой влажностью, зоны с риском попадания пыли или брызг воды. Подходит для размещения коммутаторов, маршрутизаторов, модулей связи, контроллеров, DIN-рейки с автоматикой и других компактных устройств. Особенно эффективен там, где невозможно использовать напольные шкафы - например, при ограниченном пространстве или необходимости быстрого доступа к оборудованию.

Технические характеристики

• Размеры: 600×504×600 мм (Ш×В×Г)
• Полезная глубина: 540 мм
• Высота: 9U (стандарт 19 дюймов)
• Материал: сталь с порошковым покрытием
• Степень защиты: IP55 - защита от пыли (не полностью герметичен, но пыль не проникает в количестве, нарушающем работу) и от струй воды из любого направления
• Тип вентиляции: пассивная, с фильтрами; возможно дооснащение принудительной вентиляцией
• Количество дверей: одна
• Наличие крыши: да, съемная фальш-крыша
• Масса: не указана, максимальная нагрузка - 75 кг
• Цвет: серый
• Система крепления: соответствует ГОСТ 28601-90 / IEC 297 (19-дюймовый стандарт)

Совместимость и монтаж

Шкаф двухсекционный 19 дюймов 9U IP55 Ш600хВ504хГ600мм серый совместим со всеми стандартными 19-дюймовыми устройствами. Внутри предусмотрены:

• Две пары регулируемых по глубине монтажных направляющих для установки оборудования;
• Фиксированные планки на неподвижной секции для крепления DIN-реек, силовых модулей и панелей;
• Гермовводы вверху и внизу неподвижной секции - для ввода/вывода кабелей с сохранением степени защиты IP55;
• Монтажные отверстия в неподвижной секции - для крепления к стене.

Установка выполняется на прочную вертикальную поверхность (бетон, кирпич, металл). Учитывайте, что полезная глубина 540 мм требует, чтобы оборудование не выступало за заднюю стенку более чем на этот размер. Шкаф поставляется в сборе - дополнительная сборка не требуется.

Особенности конструкции

Ключевая особенность - двухсекционная система: неподвижная часть и поворотная секция. Это позволяет открывать дверь и одновременно отkinуть заднюю часть шкафа, получая свободный доступ ко всем кабельным соединениям и задним панелям оборудования без демонтажа. Фальш-крыша снимается для обслуживания вентиляции или установки активных вентиляторов. Все уплотнители (на двери, секциях, крышке) обеспечивают герметичность. Замок на двери и основной секции исключает несанкционированный доступ.

Безопасность и стандарты

• Защита IP55 соответствует ГОСТ 14254-96 (эквивалент МЭК 529-89);
• Все токопроводящие элементы заземлены между собой - можно подключить к внешнему контуру заземления;
• Порошковое покрытие устойчиво к коррозии, ударам и перепадам температур;
• Соблюдён стандарт 19-дюймовой рамы (IEC 297).

Преимущества

• Доступ к задней части оборудования без полного вскрытия - экономия времени при обслуживании;
• Фильтры вентиляции продлевают срок службы чувствительной электроники;
• Заземление и герметизация позволяют использовать шкаф как ЭМИ-защитный экран;
• Порошковое покрытие устойчиво к химическим веществам и механическим воздействиям;
• Поддержка принудительной вентиляции - легко модернизируется под нужды проекта.

Ограничения применения

• Не предназначен для постоянного нахождения под прямым дождём - IP55 не гарантирует защиту от длительного погружения или сильного напора воды;
• Максимальная нагрузка - 75 кг; превышение может деформировать конструкцию;
• Пассивная вентиляция недостаточна для мощных нагревающихся устройств - требуется дополнительный вентилятор;
• Не рекомендован для помещений с агрессивными газами (например, хлор, серная кислота) - материал не рассчитан на такие среды;
• Нестандартные устройства шире 600 мм или глубже 540 мм не поместятся.

Примеры использования

• Телекоммуникационный пункт на производственной площадке;
• Контроллер автономного насоса на улице;
• Распределительный щит с PLC и модемом в цеху с пылью;
• Аварийный источник питания (ИБП) с аккумуляторами в подвале с высокой влажностью;
• Оборудование для управления освещением в тоннеле.

Практические советы

• Перед монтажом проверьте, что стена выдержит вес шкафа + нагрузка (до 75 кг); используйте анкерные болты для бетона или специальные крепления для кирпича;
• При использовании вентиляторов - выбирайте модели с фильтрами, чтобы не нарушить степень защиты IP55;
• Регулярно меняйте воздушные фильтры - особенно в пыльных средах - каждые 3–6 месяцев;
• При прокладке кабелей через гермовводы - не перегружайте их, соблюдайте радиус изгиба;
• Для работы в условиях сильной вибрации - дополнительно закрепите оборудование внутри шкафа с помощью виброгасящих креплений.
