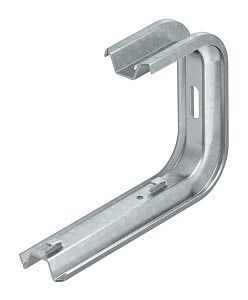

Кронштейн настен./потолоч. 145мм TPDG 145 FS OBO 6365906 Bettermann

Настенный/потолочный кронштейн 145мм от OBO BETTERMANN — это надёжный элемент крепления для проволочных лотков, предназначенный для монтажа на стены и потолки. Артикул TPDG 145 FS обеспечивает быстрый и прочный монтаж без болтов, что ускоряет сборку электромонтажных систем.

Назначение и область применения

Кронштейн 145мм используется для крепления проволочных лотков в системах распределения кабелей. Подходит для установки в помещениях с высокой нагрузкой на коммуникации — например, в цехах, серверных, трансформаторных подстанциях и на объектах ЖКХ. Крепление выполняется на вертикальные поверхности (стены) или горизонтальные (потолки).

Технические характеристики

• Ширина канала: 145 мм — соответствует стандартным габаритам проволочных лотков этой ширины;
• Тип кронштейна: S-образный — обеспечивает жёсткую фиксацию и равномерное распределение нагрузки;
• Материал: сталь — гарантирует механическую прочность и долговечность;
• Покрытие: оцинкованное — защищает от коррозии в условиях повышенной влажности и агрессивной среды;
• Совместимость: да, предназначен исключительно для проволочных лотков;
• Модель: TPDG 145 FS — часть серийной линейки крепёжных элементов OBO BETTERMANN.

Совместимость и монтаж

Кронштейн 145мм совместим только с проволочными лотками шириной 145 мм. Монтаж осуществляется без болтов: лоток вставляется в S-образную форму кронштейна и фиксируется специальными накладками, которые зажимают его за крайние ребра. Для установки требуется только закрепить сам кронштейн к стене или потолку с помощью анкеров или дюбелей подходящего типа. Установка занимает меньше времени, чем с использованием болтовых соединений.

Безопасность и стандарты

Изделие соответствует требованиям европейских норм на металлические крепёжные системы для кабельных каналов. Оцинкованное покрытие обеспечивает соответствие классу коррозионной стойкости C3–C4 по ISO 12944. Применяется в соответствии с правилами устройства электроустановок (ПУЭ).

Преимущества

• Быстрая установка — отсутствие болтов снижает время монтажа до 40%;
• Высокая механическая устойчивость — стальная конструкция выдерживает значительные нагрузки;
• Защита от коррозии — оцинкование продлевает срок службы даже во влажных и пыльных помещениях;
• Готовое решение — не требует дополнительных комплектующих для фиксации лотка.

Ограничения применения

• Не подходит для лотков другой ширины — только 145 мм;
• Не рекомендован для открытых площадок без защиты от осадков — хотя оцинковка устойчива, длительное воздействие воды может снизить срок службы;
• Не предназначен для крепления труб, кабельных каналов из пластика или других типов кабельных систем — только проволочные лотки.

Примеры использования

• Фиксация проволочного лотка вдоль стены в производственном цеху для прокладки силовых кабелей;
• Установка на потолке в серверной комнате для организации кабельных трасс между стойками;
• Монтаж в подвале здания — благодаря оцинковке сохраняется целостность при колебаниях влажности.

Практические советы

• Перед монтажом проверьте, чтобы ширина вашего проволочного лотка точно соответствовала 145 мм — даже небольшое отклонение может нарушить фиксацию;
• При креплении кронштейна к бетону используйте анкерные болты M8–M10; для кирпича — химические анкеры или распорные дюбеля;
• Расстояние между кронштейнами не должно превышать 1,5 метра при максимальной нагрузке лотка;
• При необходимости удлинения трассы можно использовать несколько кронштейнов TPDG 145 FS последовательно — они совместимы друг с другом по форме и шагу крепления.
