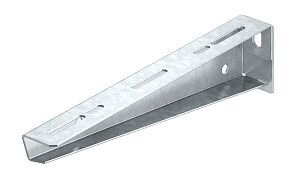

Кронштейн оцинкованный 110мм (MWA 12 11S FS) | 6424716 OBO Bettermann

Комплект кронштейн настенный оцинкованный 110 мм с консолью и болтом от OBO BETTERMANN (артикул mwa 12 11s fs) предназначен для надежного крепления кабельных лотков и каналов на вертикальных поверхностях. Продукт сочетает высокую механическую прочность, устойчивость к коррозии и соответствие российским нормам безопасности, что делает его подходящим для промышленных и коммерческих объектов.

Назначение и область применения

Кронштейн настенный используется для монтажа кабельных лотков, коробов и других элементов кабельных трасс на стенах. Подходит для установки в помещениях с различным температурным режимом - как в отапливаемых, так и в неотапливаемых зданиях. Назначен для работы с легкими нагрузками до 120 кг, соответствует требованиям ГОСТ 52868-2007. Применяется в системах кабельных трасс KTS от OBO BETTERMANN, особенно там, где важны долговечность и огнестойкость.

Технические характеристики

• Тип изделия: настенный и опорный кронштейн
• Материал: сталь с оцинкованным покрытием
• Толщина цинкового слоя: 20 мкм (1-й класс по ГОСТ Р 14918-80)
• Несущая способность: 1,2 кН (эквивалентно ~120 кг)
• Угол изгиба: 90°
• Размер консоли: 110 мм
• Крепление: болт М10×25 в комплекте
• Перфорация для крепления кронштейна: под болты М10
• Перфорация для фиксации лотка: под болты М6
• Температурный диапазон: от –70 C до +45 C (климатическое исполнение УХЛ-1 по ГОСТ 15150-69)
• Срок службы: не менее 28 лет за счет гальванического цинкования
• Огнестойкость: E45–E90 (по ГОСТ Р 53316-2009, зависит от типа кабеля)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Модель: MWA 12 11S FS

Совместимость и монтаж

Кронштейн совместим со всеми лотками и коробами системы KTS от OBO BETTERMANN, имеющими стандартную перфорацию под М6. Для монтажа требуется предварительно просверлить отверстия в стене под болты М10. Крепление выполняется через отверстия в задней пластине кронштейна. Болт М10×25 в комплекте обеспечивает быстрый сбор без необходимости докупать крепеж. Рекомендуется использовать анкерные болты для бетона или металлические дюбели для кирпича/газобетона. Установка возможна как на горизонтальные, так и на вертикальные поверхности благодаря жесткой 90-градусной конструкции.

Безопасность и стандарты

• Соответствует ГОСТ 52868-2007 - требования к крепежу для кабельных трасс
• Огнестойкость E45–E90 подтверждена по ГОСТ Р 53316-2009
• Сейсмостойкость 9 баллов - допущено к использованию в сейсмоактивных регионах
• Цинкование выполнено методом конвейерного гальванизирования, соответствует ГОСТ Р 14918-80
• Климатическое исполнение УХЛ-1 - гарантирует работу в суровых условиях

Преимущества

• Высокая несущая способность - выдерживает до 120 кг равномерно распределенной нагрузки
• Защита от коррозии - оцинкованная сталь обеспечивает долгий срок службы даже во влажной среде
• Готовый комплект - болт М10×25 уже включен, не требует дополнительного подбора
• Функциональная перфорация - позволяет легко закрепить лоток и сам кронштейн одним типом крепежа
• Подтвержденная огнестойкость - безопасен для использования в системах, требующих противопожарной защиты

Ограничения применения

• Не предназначен для крепления тяжелых шкафов, оборудования или трубопроводов - максимальная нагрузка ограничена 120 кг
• Не рекомендован для постоянного контакта с агрессивными химическими веществами (например, кислотами, щелочами)
• Не следует применять в условиях частого механического воздействия (вибрация, удары) без дополнительной фиксации
• При монтаже на деревянные или гипсокартонные стены необходима усиленная основа (рама, планка) - материал не выдержит точечную нагрузку М10

Примеры использования

• Крепление кабельных лотков в серверных помещениях, АТС, распределительных щитах
• Монтаж кабельных трасс на стенах производственных цехов, складских помещений
• Установка в теплицах, холодильных камерах, наружных коробах - благодаря широкому температурному диапазону
• Обустройство кабельных путей в зданиях с повышенными требованиями к пожарной безопасности - офисы, больницы, школы

Практические советы

• Проверьте перед монтажом, чтобы диаметр отверстия в стене соответствовал выбранному крепежу - для М10 нужен сверло 10–11 мм
• При установке на бетон используйте анкеры с распорным механизмом; для кирпича - специализированные дюбели
• Не затягивайте болты слишком сильно - это может деформировать перфорированную пластину
• Если кронштейн используется в местах с высокой влажностью, проверьте целостность цинкового слоя после монтажа - поврежденное покрытие можно восстановить специальной краской Zn
• Для систем с несколькими уровнями лотков - соблюдайте шаг между кронштейнами не более 1,5 метра, чтобы избежать прогиба
