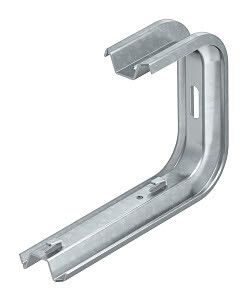

Кронштейн настенный/потолочный 245 мм - 6365922 OBO Bettermann TPDG FS

Настенный/потолочный кронштейн 245мм от OBO BETTERMANN - это надежный элемент крепления для проволочных лотков, предназначенный для монтажа на стены и потолки. Артикул TPDG 245 FS обеспечивает быстрый и прочный монтаж без болтов, что ускоряет сборку электромонтажных систем.

Назначение и область применения

Кронштейн 245мм используется для фиксации проволочных лотков в электротехнических системах. Подходит для прокладки кабелей в помещениях с высокой нагрузкой или где требуется частый доступ к трассе - например, в цехах, серверных, распределительных пунктах и на объектах ЖКХ. Крепится как на вертикальные поверхности (стены), так и на горизонтальные (потолки).

Технические характеристики

• Ширина канала: 245 мм - позволяет устанавливать лотки соответствующего размера;
• Тип кронштейна: S-образный - обеспечивает гибкую фиксацию и компенсацию возможных перепадов поверхностей;
• Материал: сталь - гарантирует механическую прочность и долговечность;
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности и агрессивной среды;
• Модель: TPDG 245 FS - совместима с системами OBO BETTERMANN, имеет специальный механизм безболтового крепления;
• Подходит для проволочного лотка: да - оптимально сочетается с лотками того же производителя и аналогичной ширины.

Совместимость и монтаж

Кронштейн 245мм TPDG 245 FS предназначен исключительно для установки на проволочные лотки шириной до 245 мм. Монтаж выполняется без использования болтов: лоток просто заводится в захватывающие накладки кронштейна и фиксируется щелчком. Для установки на стену или потолок используются стандартные анкерные крепления (не входят в комплект). Убедитесь, что поверхность выдерживает вес заполненного лотка - максимальная нагрузка зависит от шага крепления и типа основания.

Безопасность и стандарты

Изделие соответствует требованиям европейских норм безопасности для электромонтажных систем. Оцинкованное покрытие снижает риск возникновения электрохимической коррозии при контакте с другими металлическими элементами. Прямых сертификатов по ГОСТ или IEC в данных нет - рекомендуется проверять соответствие проектным требованиям перед применением в России.

Преимущества

• Быстрая установка - отсутствие болтов уменьшает время монтажа на 30–50%
• Устойчивость к коррозии - оцинкование продлевает срок службы даже во влажных зонах
• Гибкая адаптация - S-образная форма позволяет компенсировать небольшие перепады плоскости крепления
• Совместимость с продукцией OBO BETTERMANN - легко интегрируется в существующие системы

Ограничения применения

• Не подходит для жестких пластиковых или металлических лотков - только для проволочных
• Не рассчитан на внешнюю установку без защиты от осадков - хотя оцинковка устойчива, длительное воздействие воды требует дополнительной изоляции
• Не применяется для тяжелых силовых кабельных трасс свыше 80 кг/м - необходимо использовать усиленные крепления
• Фиксация работает только при правильном выборе ширины лотка - отклонение более +-5 мм снижает надежность удержания

Примеры использования

• Прокладка сигнальных и слаботочных кабелей в офисных зданиях
• Монтаж кабельных трасс на производственных участках с частым обслуживанием оборудования
• Обустройство каналов для связи и автоматизации в логистических терминалах
• Замена старых креплений в модернизируемых электросистемах - благодаря стандартизированному размеру заменить можно без переделки трассы

Практические советы

• Перед монтажом проверьте внутренний профиль лотка - он должен свободно входить в зацепы кронштейна без усилия
• Шаг между кронштейнами не должен превышать 1,5 метра при равномерной нагрузке; для тяжелых трасс - 1 метр
• При креплении на бетон используйте анкеры M8 или выше - минимальный диаметр отверстий указан в технической документации OBO
• Не допускайте перекоса лотка при установке - это вызывает неравномерную нагрузку на кронштейн и может привести к деформации
• Артикул TPDG 245 FS часто заказывают в паре с лотками 245 мм от OBO BETTERMANN - это гарантирует точную совместимость
