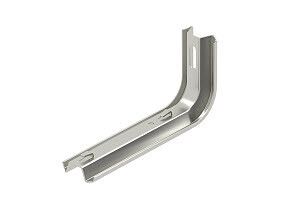

Кронштейн настенный/потолочный TPSAG 245 VA4301 осн.200 L245 нерж. сталь OBO 6366148 Bettermann

Кронштейн настенный/потолочный 245мм, нержавеющая сталь от OBO BETTERMANN (артикул TPSAG 245 VA4301) предназначен для крепления проволочных лотков шириной до 200 мм в условиях повышенной влажности и агрессивной среды. Изготовлен из нержавеющей стали 304, обеспечивает долговечную работу без обслуживания.

Назначение и область применения

Кронштейн TPSAG 245 VA4301 используется для монтажа проволочных кабельных лотков в местах, где важна устойчивость к коррозии и длительный срок службы. Подходит для установки в производственных цехах, химических лабораториях, на объектах вблизи побережий с низкой солевой нагрузкой. Применяется там, где требуется надёжное крепление при легких нагрузках — например, для кабелей управления, связи, слаботочных систем.

Технические характеристики

• Материал: нержавеющая сталь 304 (российский аналог 08Х18Н10)
• Несущая способность: 0,9 кН (эквивалентно около 90 кг равномерно распределённой нагрузки)
• Ширина совместимого лотка: 200 мм
• Длина кронштейна: 245 мм
• Защитное покрытие: необработанная поверхность — без антикоррозийного или декоративного слоя
• Рабочая температура: от –70 °C до +45 °C (климатическое исполнение УХЛ-1 по ГОСТ 15150-69)
• Сейсмостойкость: выдерживает нагрузки до 9 баллов по ГОСТ Р 17516.1-90
• Огнестойкость: соответствует классам E45–E90 в зависимости от типа кабеля (ГОСТ Р 53316-2009)
• Срок службы: не менее 95 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Кронштейн TPSAG 245 VA4301 предназначен для крепления проволочных лотков без болтов — за счёт фиксирующих накладок, которые плотно зажимают профиль лотка. Для крепления самого кронштейна к стене или потолку предусмотрена перфорация под крепёж до М10. Рекомендуется использовать анкеры или дюбели подходящего типа в зависимости от основания (бетон, кирпич, металлическая конструкция). Кронштейн не требует сварки или специальных инструментов — достаточно обычного гаечного ключа.

Безопасность и стандарты

• Соответствует ГОСТ 52868-2007 — требования к проволочным лоткам для кабелей
• Исполнение УХЛ-1 — допускается использование в закрытых помещениях с контролируемым микроклиматом
• Сейсмостойкость подтверждена по ГОСТ Р 17516.1-90
• Огнестойкость проверена по ГОСТ Р 53316-2009 — сохраняет целостность при воздействии открытого пламени до 90 минут

Преимущества

• Высокая коррозионная стойкость благодаря материалу 304 — не требует окраски или защиты
• Устойчивость к экстремальным температурам — работает даже в холодильных камерах и рядом с нагревательными элементами
• Долговечность — срок службы более 95 лет снижает затраты на замену
• Безболтовое крепление лотка — экономит время при сборке и позволяет легко демонтировать участок
• Подходит для зон с высокой влажностью и химическими парами — не ржавеет, не теряет прочность

Ограничения применения

• Не предназначены для тяжёлых кабельных трасс — максимальная нагрузка 0,9 кН исключает применение с массивными металлическими лотками или большими пучками силовых кабелей
• Не рекомендован для монтажа в зонах с высокой солевой нагрузкой (например, у морского берега без защиты от брызг)
• Необработанная поверхность — не имеет антибликового или эстетического покрытия; возможна потеря внешнего вида при механическом контакте
• Требуется точный подбор крепёжа — отверстия рассчитаны только на крепёж до М10, большие болты не подойдут

Примеры использования

• Крепление лотков с кабелями управления на заводе по производству пищевых продуктов
• Фиксация сигнальных кабелей в химической лаборатории с частыми мойками оборудования
• Монтаж слаботочных сетей в офисном помещении с высокой влажностью (например, в теплице или бассейне)
• Установка в подземных коммуникационных коллекторах с периодическим попаданием влаги

Практические советы

• Перед монтажом проверьте внутренний диаметр лотка — он должен точно входить в фиксирующие накладки кронштейна TPSAG 245 VA4301
• Используйте только крепёж до М10 — крупнее не войдёт в перфорацию и нарушит нагрузочную способность
• При установке в местах с возможным механическим воздействием (например, возле проходов) используйте дополнительные защитные кожухи
• Не применяйте этот кронштейн для крепления труб, шинопроводов или других изделий — он спроектирован исключительно для проволочных лотков
• При необходимости увеличения жёсткости можно комбинировать несколько кронштейнов на одном уровне — шаг между опорами не должен превышать 1,5 метра
