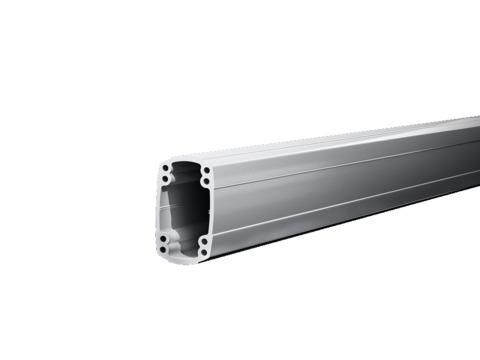

Профиль несущий закрытый 2000мм CP 180 Rittal 6218200

Несущий профиль закрытый 2000 мм система 180 от Rittal - элемент сборной металлоконструкции для монтажа оборудования внутри шкафов и корпусов. Артикул 6218200 выполнен из алюминия и предназначен для устойчивой фиксации тяжелых компонентов в системах серии CP.

Назначение и область применения

Несущий профиль используется для крепления устройств внутри электрощитов, серверных шкафов и распределительных корпусов. Подходит для установки автоматических выключателей, преобразователей частоты, модульного оборудования и других тяжелых компонентов. Применяется в промышленной автоматизации, энергетике, машиностроении и на объектах с высокими требованиями к надежности крепления.

Технические характеристики

• Длина: 2000 мм
• Материал: алюминий
• Цвет: RAL 7035 (серый антрацит)
• Тип: закрытый профиль (запаянные бока, без открытых каналов)
• Система совместимости: Rittal CP
• Гарантийный срок: 18 месяцев

Совместимость и монтаж

Производится специально для системы Rittal CP. Совместим со всеми крепежными элементами этой серии: болтами M6, гайками, зажимами и направляющими. Монтаж осуществляется путем вставки профиля в раму шкафа или крепления через предварительно подготовленные отверстия. Для точной установки рекомендуется использовать контрольные метки на профиле - они соответствуют шагу крепления 10 мм.

Безопасность и стандарты

Изделие соответствует требованиям безопасности EN 60204-1 и IEC 61439 для электрооборудования. Алюминиевый профиль не проводит ток, исключает риск возникновения потенциала на корпусе. Цветовое покрытие RAL 7035 обеспечивает устойчивость к механическому воздействию и химической коррозии в условиях производства.

Преимущества

• Высокая жесткость за счет замкнутой формы профиля - снижает деформацию под нагрузкой
• Легкий вес алюминия упрощает транспортировку и монтаж
• Стандартный цвет RAL 7035 обеспечивает единообразие внешнего вида всей системы CP
• Закрытая форма препятствует попаданию пыли и опилок внутрь профиля
• Поддерживается официальной гарантией Rittal - 18 месяцев

Ограничения применения

Не предназначена для наружной эксплуатации - не имеет защиты от осадков и УФ-излучения. Не следует использовать в качестве основного несущего элемента в конструкциях с динамическими нагрузками (вибрация, удары). Профиль не рассчитан на самостоятельную фиксацию без крепления к раме или другим элементам системы CP.

Примеры использования

• Установка частотных преобразователей в шкафах управления насосами
• Крепление блоков питания и контроллеров в серверных шкафах
• Размещение автоматических выключателей в распределительных щитах на заводах
• Сборка многоуровневых стоек для коммуникационного оборудования

Практические советы

• Перед монтажом проверьте, что посадочная площадка в шкафу точно соответствует габаритам профиля системы CP - отклонение более 1 мм затруднит фиксацию
• При резке профиля до нужной длины используйте специальный инструмент для алюминия - чтобы сохранить ровный край и не повредить покрытие
• Не перетягивайте крепеж - алюминий мягче стали, есть риск срезания резьбы
• Для длинных участков (более 1500 мм) рекомендуется использовать два профиля с соединением по технологии Rittal - так снижается прогиб
• Артикул 6218200 - единственный вариант в линейке Rittal с такой длиной и типом профиля; аналоги сторонних производителей не обеспечивают полной совместимости с крепежом CP
