Независимый расцепитель 230В AC/DC для Протон М 25/40/63 - 7005673 Legrand

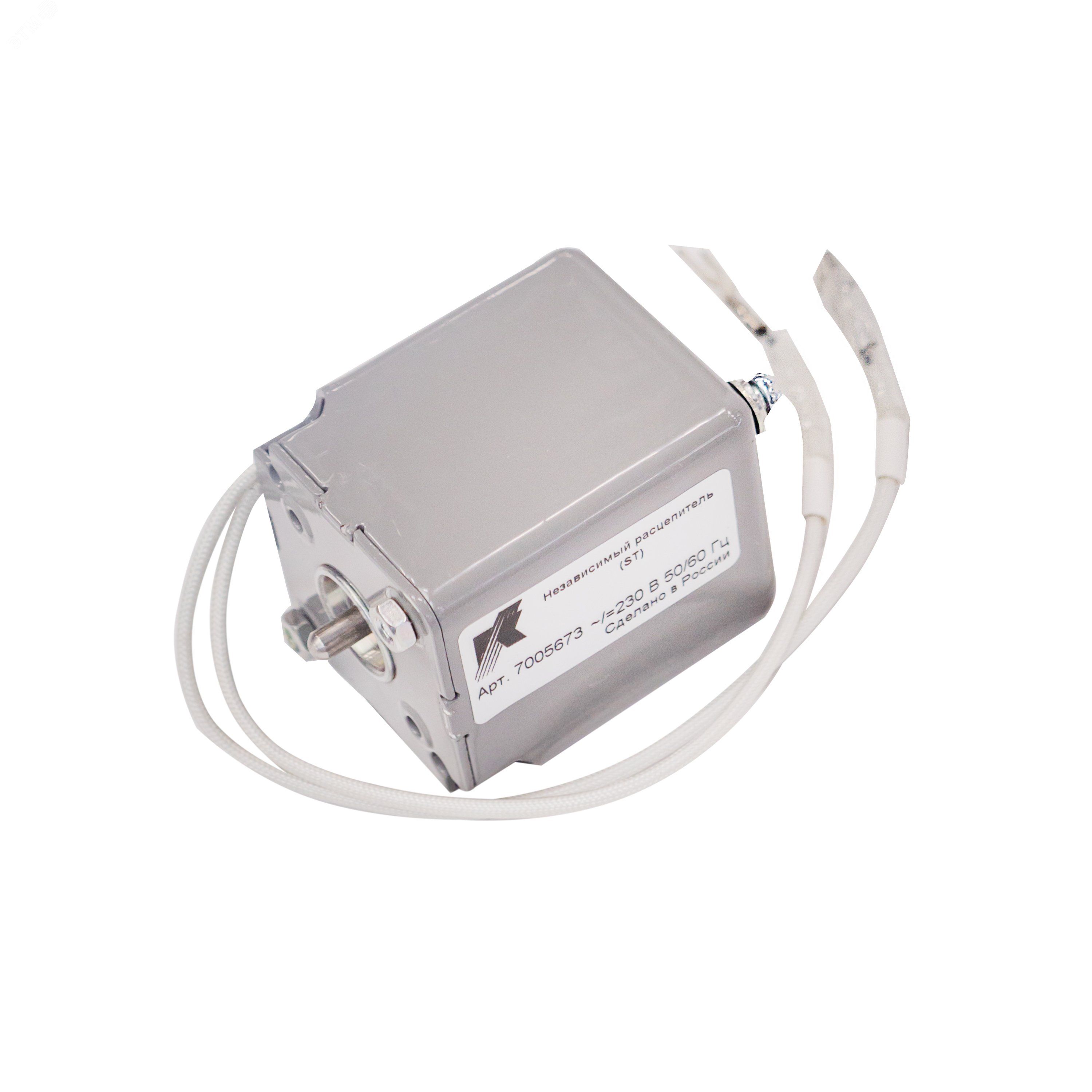

Расцепитель независимый 230В AC/DC для Протон М 25/40/63 - устройство для удалённого отключения автоматического выключателя серии Протон М при подаче напряжения на катушку. Подходит для систем управления, где требуется дистанционный сброс нагрузки. Артикул 7005673, бренд Контактор Ульяновск.

Назначение и область применения

Расцепитель независимый 230В AC/DC для Протон М 25/40/63 используется для дистанционного отключения автомата серии Протон М. Он активируется при подаче напряжения 230 В переменного или постоянного тока - это позволяет управлять питанием из удалённой точки, например, через кнопку, PLC или систему безопасности. Применяется в промышленных щитах, на конвейерах, насосных станциях, в системах аварийного отключения.

Технические характеристики

• Напряжение срабатывания: 230 В AC/DC - работает как от сети 220–240 В переменного тока, так и от постоянного тока того же уровня;
• Тип совмещения: предназначен исключительно для автоматических выключателей серии Протон М с номинальными токами 25 А, 40 А и 63 А;
• Механизм: электромагнитный расцепитель - срабатывает за доли секунды при подаче напряжения;
• Потребляемая мощность: соответствует стандартным требованиям для таких устройств - не требует дополнительного усиления цепи управления;
• Интерфейс подключения: два клеммы для внешней проводки - L и N / + и –.

Совместимость и монтаж

Расцепитель независимый 230В AC/DC для Протон М 25/40/63 устанавливается только на автоматы серии Протон М с рамой 25/40/63. Не совместим с другими сериями, даже если они имеют похожую форму. Для установки необходимо:

• Выключить питание всей цепи;
• Снять крышку автоматического выключателя;
• Закрепить расцепитель на специальном креплении рядом с механизмом расцепления;
• Подключить управляющие провода к клеммам - соблюдать полярность при работе с DC;
• Убедиться, что проводка не перегружена и имеет достаточное сечение для 230 В.

Безопасность и стандарты

Устройство соответствует общепринятым нормам для компонентов коммутационной аппаратуры. Хотя явного указания стандарта в данных нет, конструкция выполнена в соответствии с практикой производства Контактор Ульяновск для работы в промышленных условиях. Не предназначено для использования во взрывоопасных зонах без дополнительной защиты.

Преимущества

• Широкий диапазон рабочего напряжения - 230 В AC/DC - снижает необходимость подбора разных моделей для разных систем;
• Простая механическая совместимость с популярной серией Протон М - не требует адаптеров или переделок;
• Надёжная работа при частых срабатываниях - рассчитана на длительную эксплуатацию в промышленных сетях;
• Не влияет на основные функции автомата - не изменяет токовые характеристики или время отключения.

Ограничения применения

• Не применяется с автоматами других серий - даже если физически можно закрепить, он не будет работать корректно;
• Не предназначен для работы при температуре ниже -25 C или выше +60 C - возможна потеря надёжности срабатывания;
• Не использовать в средах с высокой запылённостью без корпуса IP54 и выше - внутренние контакты могут окислиться;
• Не рекомендуется подключение через слабые источники питания - например, маломощные преобразователи - риск недостаточного усилия расцепления.

Примеры использования

• Автоматическое отключение конвейера при срабатывании датчика перегрузки;
• Аварийное отключение оборудования при пожарной сигнализации;
• Управление группой автоматов из одного пункта - например, с пульта оператора;
• Интеграция в системы SCADA или PLC для дистанционного контроля энергопотребления.

Практические советы

• Перед монтажом проверьте, что ваш автомат действительно относится к серии Протон М 25/40/63 - отличаются по форме крепления и глубине посадки;
• При использовании постоянного тока (DC) обязательно соблюдайте полярность - неверное подключение может повредить катушку;
• Не используйте удлинители или длинные провода между расцепителем и источником управления - это увеличивает потери напряжения и снижает надёжность;
• Рекомендуется периодическая проверка механической свободы движения штока - грязь или коррозия могут препятствовать срабатыванию;
• Артикул 7005673 - единственный номер для замены; другие аналоги не гарантируют совместимость.
