Независимый расцепитель 100-160 AC220 В (левый) PRO.KVANT | KVA000071 Контактор (Legrand)

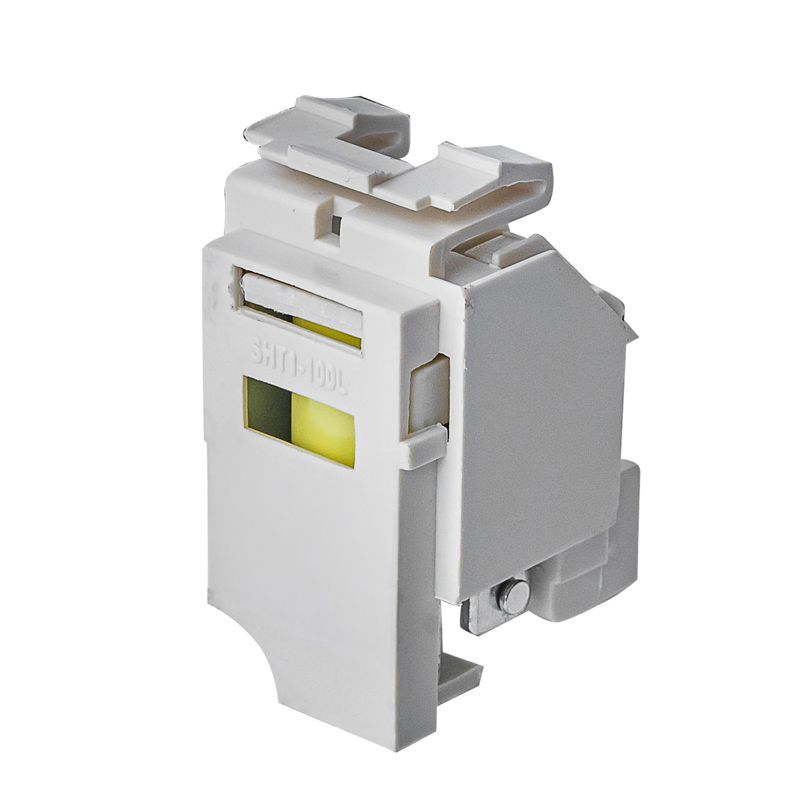

Расцепитель независимый 100-160 AC220 В (левый) от бренда Контактор Ульяновск - устройство для дистанционного отключения автоматического выключателя при потере напряжения или срабатывании внешнего сигнала. Применяется в системах управления энергообъектами, где требуется надёжное и быстрое отключение нагрузки. Артикул kva000071 соответствует серии PRO.KV ACC.

Назначение и область применения

Расцепитель независимый 100-160 AC220 В (левый) используется для удалённого отключения автоматических выключателей серий 100–160 А. Он активируется при подаче напряжения 220 В переменного тока - например, через кнопку аварийной остановки, сигнал от системы безопасности или реле контроля сети. Подходит для установки на выключатели в распределительных щитах, на производствах, в жилых и коммерческих зданиях, где важно обеспечить безопасное отключение питания без физического доступа к аппарату.

Технические характеристики

• Напряжение катушки: 220 В переменного тока (AC220)
• Тип исполнения: левосторонний - монтируется слева от автомата
• Рабочий ток: совместим с автоматическими выключателями номиналом 100–160 А
• Механизм: электромагнитный, однократного действия - срабатывает при подаче напряжения, возвращается в исходное положение после её прекращения
• Условия эксплуатации: температура от -25C до +40C, относительная влажность до 90%

Совместимость и монтаж

Расцепитель независимый 100-160 AC220 В (левый) устанавливается на автоматические выключатели серии PRO.KV ACC, а также на аналогичные модели других производителей с одинаковым посадочным профилем. Для монтажа необходимо:

• Отключить питание перед установкой
• Закрепить расцепитель на левой стороне корпуса автомата до фиксации защёлками
• Подключить провода к клеммам катушки: L - фаза, N - ноль
• Не перегибать провода, соблюдать минимальный радиус изгиба 5×диаметр жилы

Проверьте соответствие ширины автомата - расцепитель рассчитан на модульные устройства шириной 18 мм на каждый полюс. Нельзя использовать с выключателями, имеющими другие типы крепления (например, DIN-рейка с другим шагом).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Обеспечивает класс защиты IP20 - защита от прикосновений к токоведущим частям, но не предназначено для работы во влажных или запылённых средах без дополнительной защиты корпуса.

Преимущества

• Стандартная левосторонняя компоновка - удобна для монтажа в плотных щитах с ограниченным пространством справа
• Высокая надёжность срабатывания при колебаниях напряжения +-10% от 220 В
• Нет механических деталей, подверженных износу - срок службы определяется только числом циклов срабатывания
• Совместим с большинством современных автоматов, что снижает затраты на замену оборудования

Ограничения применения

• Не работает при постоянном токе - только переменный ток 220 В
• Не предназначен для многократного срабатывания в течение нескольких секунд - возможен перегрев катушки
• Не следует применять в условиях высоких уровней электромагнитных помех без экранирования кабелей
• Не поддерживает функцию самоблокировки - требует внешнего управления

Примеры использования

• Автоматическое отключение станка при срабатывании датчика давления
• Экстренное отключение освещения в помещении по команде пожарной сигнализации
• Защита насосной группы при превышении уровня воды в резервуаре
• Отключение силовой цепи при отказе системы управления в логистическом комплексе

Практические советы

• Перед установкой проверьте наличие напряжения на клеммах - подача 220 В вызовет немедленное срабатывание
• Используйте кабель с сечением не менее 1,5 мм2 для подключения катушки - меньшее сечение может нагреваться
• При использовании в щите с несколькими расцепителями - проложите провода отдельными пучками, чтобы избежать взаимных помех
• Артикул kva000071 - единственный вариант левостороннего исполнения в серии PRO.KV ACC; правосторонние аналоги имеют другой артикул
• При длительной работе в режиме “вкл” рекомендовано периодически контролировать температуру корпуса - допустимо до 60C
