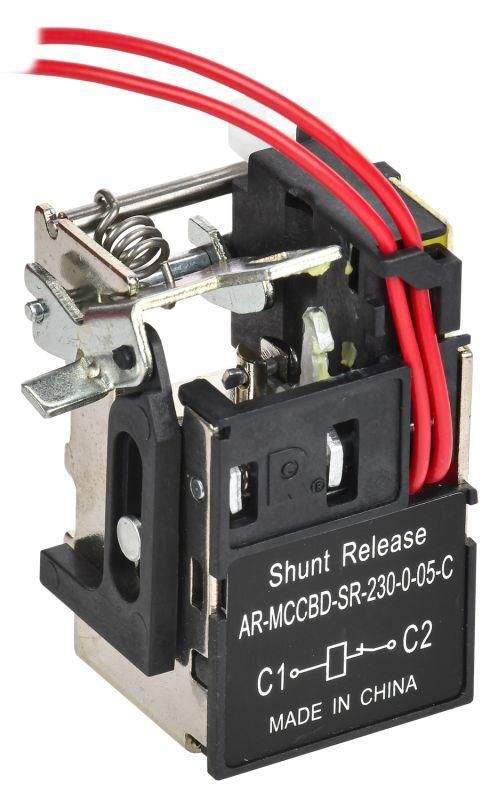

Независимый расцепитель ARMAT правый 230В AC для MCCB типоразмер G, H, I - AR-MCCBD-SR-230-0-05-C IEK

Расцепитель независимый правый 230В AC для MCCB типоразмер G, H, I от бренда IEK (ИЭК) с артикулом ar-mccbd-sr-230-0-05-c позволяет удалённо отключить автоматический выключатель серии ARMAT через внешний сигнал - удобно для систем управления и аварийной защиты.

Назначение и область применения

Расцепитель независимый используется для дистанционного отключения автомата в случае необходимости - например, при срабатывании системы безопасности, сигнале от пожарной тревоги или команде с пульта управления. Он не управляет током нагрузки, а лишь механически активирует механизм расцепления в выключателе. Подходит для установки на автоматические выключатели типа MCCB в сериях G, H, I из семейства ARMAT.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение питания: 230 В
• Тип изделия: расцепитель независимый
• Количество переключающих контактов: 0 - устройство не имеет собственных контактных групп, работает исключительно как исполнительный элемент
• Совместимость: да, с MCCB типоразмеров G, H, I серии ARMAT

Совместимость и монтаж

Расцепитель независимый правый 230В AC для MCCB типоразмер G, H, I устанавливается на правую сторону автоматического выключателя серии ARMAT. Монтаж выполняется путём защёлкивания на штатную посадочную площадку - без инструментов. Перед установкой проверьте соответствие типоразмера: устройство не подойдёт к моделям других серий или меньших/больших типоразмеров. Напряжение питания подаётся на клеммы расцепителя от внешнего источника 230 В AC - например, от реле контроля, контроллера или кнопки аварийной остановки.

Безопасность и стандарты

Устройство соответствует требованиям к компонентам для коммутационной аппаратуры, применяемым в рамках серии ARMAT. Не содержит открытых токоведущих частей при установленном положении. Работает в пределах нормальных условий эксплуатации: температура от -25C до +40C, относительная влажность до 90%. Не предназначено для работы во взрывоопасных зонах или средах с высокой коррозионной активностью.

Преимущества

• Механизм надёжно фиксируется на выключателе - не требует дополнительных креплений
• Не влияет на токовую нагрузку - отключение происходит только по команде, без изменения характеристик цепи
• Поддерживает работу с существующими системами управления на базе 230 В AC - легко интегрируется в уже действующие проекты
• Совместим со всеми типоразмерами G, H, I - универсальное решение для широкого спектра автоматических выключателей ARMAT

Ограничения применения

• Не работает с постоянным током - только 230 В AC
• Не имеет собственных контактов - нельзя использовать как реле или переключатель
• Не совместим с выключателями вне серии ARMAT или типоразмеров E, F, J
• Не рассчитан на частые включения/выключения более 10 раз в минуту - длительная работа при высокой частоте может вызвать перегрев катушки
• Не предназначен для установки в условиях повышенной запылённости, влаги или химически агрессивной среды без дополнительной защиты

Примеры использования

• Автоматическое отключение оборудования на производстве при срабатывании датчика перегрузки
• Аварийное отключение конвейера по сигналу с кнопки “Стоп” на пульте управления
• Отключение группы освещения или силовой цепи при сработавшей пожарной сигнализации
• Интеграция в систему SCADA для дистанционного управления питанием участка

Практические советы

• Проверяйте типоразмер выключателя перед покупкой - расцепитель подходит только для G, H, I, другие размеры не подходят
• Обеспечьте стабильное напряжение 230 В +-10% - скачки могут повредить катушку
• Не подключайте к расцепителю устройства с большой индуктивной составляющей - используйте гашение переходных процессов (диоды, RC-цепочки) при работе с реле
• При замене старого расцепителя - снимите питание, чтобы избежать случайного срабатывания
• Закрепляйте провода надёжно - слабый контакт может привести к отказу отключения
