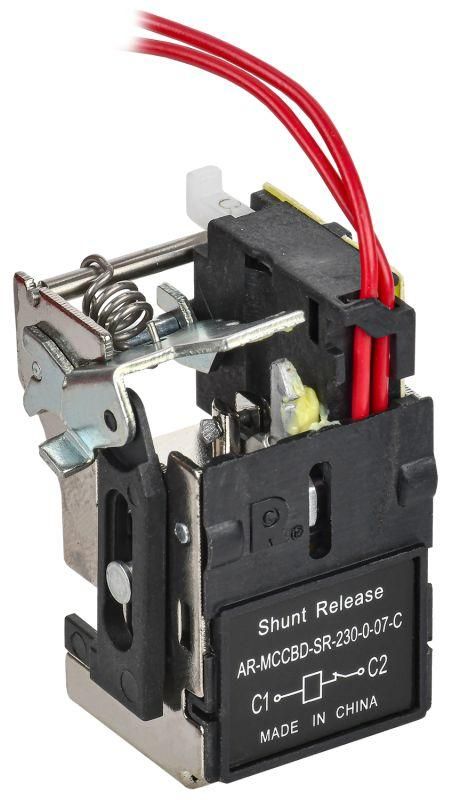

Независимый расцепитель ARMAT правый 230В АС для MCCB типоразмер A, D - AR-MCCBD-SR-230-0-07-C IEK

Расцепитель независимый правый 230В переменного тока для автоматического выключателя типоразмера A, D от IEK (ИЭК) - устройство для дистанционного отключения автомата серии ARMAT при подаче напряжения на катушку. Артикул ar-mccbd-sr-230-0-07-c применяется там, где требуется удалённое управление питанием без физического воздействия на выключатель.

Назначение и область применения

Расцепитель независимый используется для командного отключения автоматического выключателя издалека - через кнопку, реле или систему управления. Он не выполняет функции защиты, а лишь реагирует на внешний сигнал. Применяется в системах автоматизации, на производстве, в распределительных щитах, где важно отключить нагрузку без доступа к самому автомату. Подходит для автоматических выключателей типа A и D серии ARMAT.

Технические характеристики

• Тип устройства: Расцепитель независимый
• Тип тока: Переменный (AC)
• Номинальное напряжение питания: 230 В
• Совместимость: Только с автоматическими выключателями типоразмера A и D серии ARMAT
• Количество переключающих контактов: 0 - устройство не имеет собственных контактных групп, работает исключительно как исполнительный механизм
• Монтаж: Устанавливается на правую сторону автомата, совпадает с конструкцией крепления серии ARMAT

Совместимость и монтаж

Расцепитель независимый ar-mccbd-sr-230-0-07-c совместим только с автоматами серии ARMAT типоразмера A и D. Нельзя устанавливать его на автоматы других серий или производителей - даже если они имеют похожий габарит. Монтаж осуществляется путём защёлкивания на правой боковой поверхности автомата. Для работы необходимо подвести напряжение 230 В AC на входные клеммы расцепителя - он срабатывает при подаче сигнала и механически отключает автомат. Отключение происходит одним импульсом - после срабатывания устройство остаётся в активном состоянии до снятия напряжения.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и международным нормам IEC 60947-2 для компонентов коммутационной аппаратуры. Не содержит открытых токоведущих частей при установленном положении. Работает в пределах температур от -25C до +70C. Не требует регулярного обслуживания, но не рассчитан на частые циклы включения/выключения более 10 раз в минуту - это снижает срок службы катушки.

Преимущества

• Надёжная механическая связь с автоматом серии ARMAT - минимум люфта и сбоев при срабатывании
• Стандартное напряжение 230 В - совместим с сетями жилых и промышленных объектов без преобразователей
• Не требует внешнего источника питания кроме сигнального - просто подключите провода к катушке
• Закрытая конструкция - устойчив к запылению и влаге в условиях шкафа

Ограничения применения

• Не работает при постоянном токе - только переменный 230 В
• Не поддерживает многократные быстрые срабатывания - высокочастотные импульсы вызывают перегрев катушки
• Не имеет встроенной защиты от перенапряжений - рекомендуется использовать супрессоры или RC-фильтры на входе
• Не совместим с автоматами других серий - даже если они имеют аналогичный типоразмер A/D
• Не обеспечивает возврат в исходное состояние автоматически - после отключения требуется сброс напряжения

Примеры использования

• Автоматическое отключение оборудования при аварии в цехе - расцепитель получает сигнал от системы безопасности и отключает автомат ARMAT
• Управление освещением или насосами из центрального пункта - через пульт или PLC
• Системы энергосбережения - отключение неиспользуемых линий по расписанию
• Объекты с ограниченным доступом - отключение автомата из другого помещения

Практические советы

• Проверьте типоразмер автомата перед установкой - только A и D подходят. Размер B/C не подойдут, даже если кажутся одинаковыми
• Подводите провода к клеммам расцепителя с учётом сечения - минимальное сечение 0,5 мм2, максимальное - 2,5 мм2
• Избегайте длительного удержания напряжения на катушке - если отключение не требуется постоянно, используйте импульсную схему
• При замене автомата - всегда проверяйте соответствие нового аппарата серии ARMAT. Замена на другой бренд сделает расцепитель бесполезным
• При монтаже в щитах с высокой вибрацией - закрепите провода хомутами, чтобы не было случайного отрыва контактов
