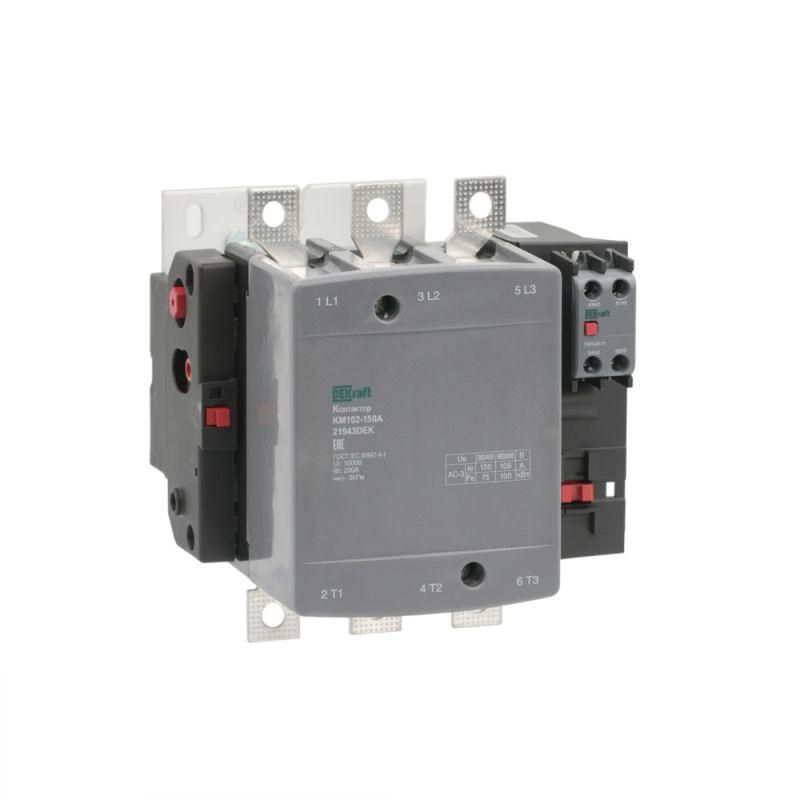

Контактор 150А 220В_АС АС3_ АС4 1НО+1НЗ КМ-102 | 21943DEK DEKraft APC

Контактор КМ-102 от DEKraft - устройство для дистанционного включения и выключения нагрузок до 75 кВт, рассчитанное на переменный ток 220 В в цепи управления и 150 А в силовой цепи. Подходит для автоматизации оборудования с частым включением, таких как насосы, компрессоры и конвейеры.

Назначение и область применения

Контактор КМ-102 предназначен для коммутации силовых цепей переменного тока в системах автоматического управления. Он используется для запуска и останова асинхронных электродвигателей, включения осветительных нагрузок, нагревательных элементов и других устройств с высокой пусковой нагрузкой. Применяется в промышленном оборудовании, на конвейерах, в системах вентиляции и водоснабжения.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток: 150 А (при AC-3, 400 В)
• Номинальная коммутируемая мощность: 75 кВт (при AC-3, 400 В)
• Напряжение управления: 220 В переменного тока, 50 Гц
• Количество главных контактов: 3 (трёхполюсный)
• Дополнительные контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип подключения силовой цепи: болтовое соединение
• Установка: на DIN-рейку или монтажную плату

Совместимость и монтаж

Контактор КМ-102 совместим с любыми устройствами управления, выдающими сигнал 220 В AC. Для монтажа требуется свободное место на панели или DIN-рейке. Болтовые зажимы позволяют надёжно подключить провода сечением до 50 мм2. Убедитесь, что клеммы затянуты моментом 1–1,5 Нм - недостаточное усилие вызывает перегрев, избыточное - повреждает корпус. Дополнительные контакты используются для сигнализации состояния (например, “двигатель работает” или “отключение произошло”).

Безопасность и стандарты

Контактор КМ-102 соответствует требованиям IEC 60947-4-1. Конструкция обеспечивает защиту от случайного прикосновения к токоведущим частям. По умолчанию не имеет IP-защиты, но рекомендовано использовать защитные крышки (дополнительно) при работе в условиях пыли, влаги или механических воздействий.

Преимущества

• Высокая коммутационная способность - 150 А при 75 кВт позволяет заменить более громоздкие устройства
• Стандартные дополнительные контакты (1НО+1НЗ) упрощают проектирование схем управления
• Болтовое подключение надёжнее, чем клеммники, особенно при больших токах
• Известный бренд DEKraft гарантирует соответствие заявленным параметрам и долгую службу

Ограничения применения

• Не предназначен для постоянной работы при токах выше 150 А - возможен выход из строя
• Работает только с переменным током - несовместим с постоянным током (DC)
• Напряжение управления строго 220 В AC +-10%; при отклонении может не включаться или залипать
• Без защитной крышки не следует применять в помещениях с высокой запылённостью или влажностью
• Не является устройством защиты - требует внешней тепловой или магнитной защиты двигателя

Примеры использования

• Автоматический пуск трёхфазного насоса в системе водоснабжения
• Управление конвейерной лентой на пищевом производстве через PLC
• Включение группы светодиодных светильников в цехе по расписанию
• Коммутация печи сопротивления в термической камере

Практические советы

• Выбирайте сечение кабеля в соответствии с током 150 А - минимум 35–50 мм2 для медного провода
• Проверьте, чтобы напряжение управления было именно 220 В AC, а не 24 В DC - иначе контактор не сработает
• Подключите дополнительный НО-контакт к индикатору “включен”, а НЗ - к аварийному сигналу
• При установке на плату используйте шайбы и фиксирующие элементы - вибрация может ослабить крепление
• Регулярно проверяйте состояние контактов: при оплавлении или налёте оксидов - замена обязательна
