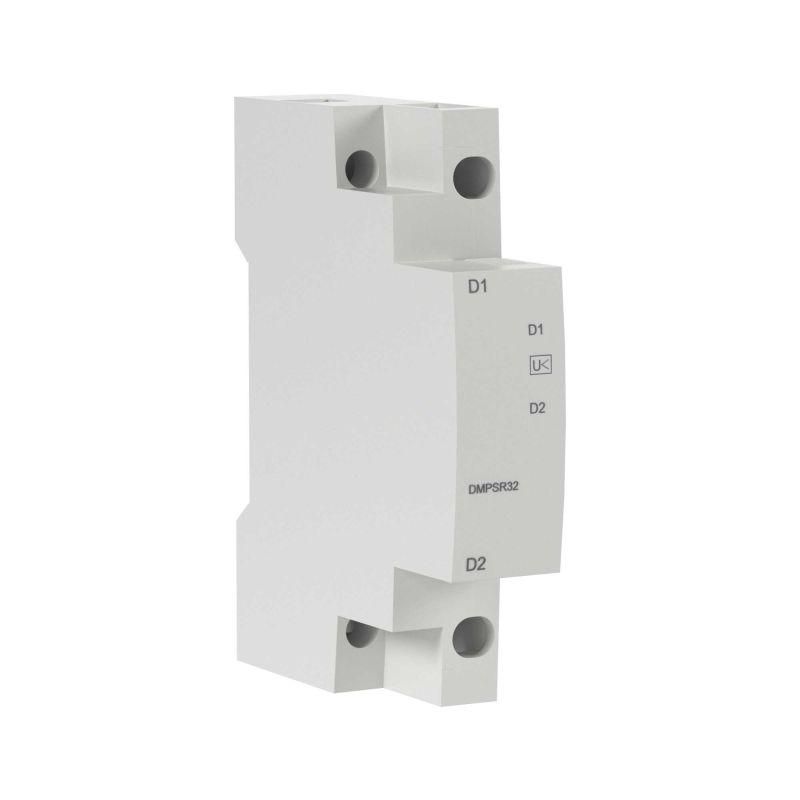

Независимый расцепитель для DMP32 и DMP63 монтажа справа 200-240В 50Гц - DMPSR32-240V ДКС

Независимый расцепитель для монтажа справа 200-240В 50Гц для DMP32 и DMP63 - устройство для дистанционного отключения автоматических выключателей DMP32 и DMP63 от бренда DKC. Устанавливается на правую сторону корпуса выключателя и работает при переменном токе 240 В, обеспечивая безопасное удалённое управление цепью.

Назначение и область применения

Независимый расцепитель для монтажа справа 200-240В 50Гц для DMP32 и DMP63 предназначен для дистанционного отключения автоматического выключателя при подаче управляющего сигнала. Он не влияет на работу теплового или электромагнитного расцепления - активируется только по команде извне. Применяется в системах автоматизации, где требуется удалённое отключение нагрузки: станки, конвейеры, системы вентиляции, насосные установки, щитовые комплекты с централизованным управлением.

Технические характеристики

• Тип: Независимый расцепитель - срабатывает только при подаче напряжения на катушку, не зависит от перегрузки или КЗ
• Номинальное напряжение питания: 240 В переменного тока (AC)
• Частота: 50 Гц
• Подключение: Винтовые зажимы - надёжный контакт без необходимости специальных инструментов
• Совместимость: Только с автоматическими выключателями серий DMP32 и DMP63
• Монтаж: Исключительно на правую сторону корпуса выключателя

Совместимость и монтаж

Независимый расцепитель для монтажа справа 200-240В 50Гц для DMP32 и DMP63 совместим только с выключателями DMP32 и DMP63 от DKC. Монтируется механически на правой боковой стенке корпуса автомата - не требует сверления или доработки. Подключение осуществляется через два винтовых зажима: L (фаза) и N (нейтраль). Перед установкой проверьте соответствие типа выключателя и направления монтажа - неверная сторона не позволит зафиксировать расцепитель.

Безопасность и стандарты

Устройство соответствует требованиям международных норм для коммутационной аппаратуры. Работает в рамках класса защиты IP20 - не предназначено для открытого монтажа в условиях пыли или влаги. Для работы в шкафах с высокой запылённостью рекомендуется использовать дополнительную герметизацию или внешнюю защиту.

Преимущества

• Стабильная работа при 240 В AC - подходит для промышленных сетей с высоким напряжением
• Не требует внешнего источника постоянного тока - питание от сети 240 В упрощает проектирование
• Интегрированная конструкция - не занимает лишнее место внутри щита
• Винтовое подключение - позволяет использовать провода до 2,5 мм2 без переходников

Ограничения применения

• Работает только с выключателями DMP32 и DMP63 - несовместим с другими моделями, даже от DKC
• Может быть установлен только на правую сторону - левосторонний монтаж невозможен
• Не имеет функции самоблокировки - после срабатывания необходимо снять напряжение с катушки для возврата в исходное положение
• Не рассчитан на частые включения/выключения более 10 раз в минуту - риск перегрева катушки
• Не используется в цепях постоянного тока - применение DC повредит устройство

Примеры использования

• Отключение двигателя по сигналу аварийной кнопки в цеху
• Дистанционное отключение оборудования при срабатывании системы пожарной безопасности
• Управление группой автоматов через PLC в системе SCADA
• Выключение конвейера по окончанию цикла производства

Практические советы

• Проверяйте тип автомата перед заказом - DMPSR32-240V подходит только для DMP32/DMP63, а не для других серий YON pro
• При монтаже используйте отвертку с плоским жалом - винты затягиваются с усилием 0,5–0,7 Нм
• Не подключайте к расцепителю импульсные сигналы длительностью менее 100 мс - возможен отказ срабатывания
• Если в проекте предусмотрена частая коммутация, убедитесь, что источник управления способен выдерживать ток катушки (обычно 0,1–0,3 А)
• После замены автомата всегда проверяйте фиксацию расцепителя - он должен плотно сесть и не болтаться
