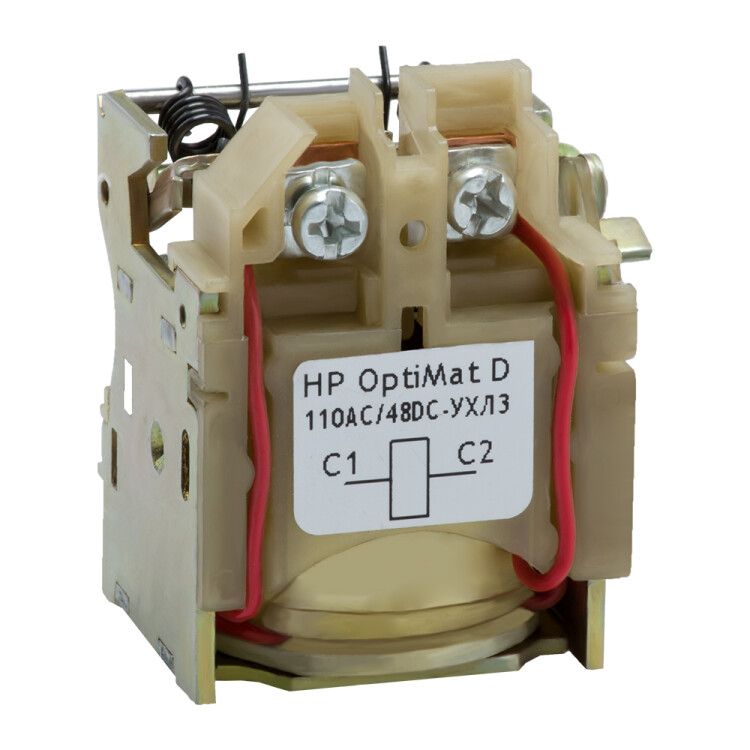

Расцепитель независимый OptiMat D100 D160 D250 D400 D630 48DC/110AC УХЛ3 КЭАЗ 143495

Расцепитель независимый OptiMat D100 D160 D250 D400 D630 48 вольт постоянного тока / 110 вольт переменного тока УХЛ3 - это устройство для удалённого отключения автоматических выключателей серии OptiMat D при подаче сигнала управления. Применяется в системах автоматизации, где требуется дистанционное отключение цепи без физического воздействия на выключатель. Бренд КЭАЗ обеспечивает совместимость с оборудованием серии OptiMat D, артикул 143495 соответствует требованиям промышленной стандартизации.

Назначение и область применения

Расцепитель независимый OptiMat D100 D160 D250 D400 D630 48 вольт постоянного тока / 110 вольт переменного тока УХЛ3 предназначен для дистанционного отключения автомата при подаче управляющего напряжения. Он не защищает от перегрузок или коротких замыканий - лишь выполняет команду на отключение. Подходит для установки на автоматы серии OptiMat D в щитах управления, на производстве, в объектах ЖКХ, энергетике и автоматизированных системах.

Технические характеристики

• Тип питания: переменный (AC) 110 В или постоянный (DC) 48 В - можно использовать в двух режимах без изменения схемы;
• Климатическое исполнение: УХЛ3 - работает при температурах от –40 C до +70 C, подходит для холодных и жарких помещений;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги - требует установки внутри закрытых щитов;
• Максимальное сечение подключаемого провода: 1,5 мм2 - используется для слаботочных управляющих цепей;
• Тип крепления: защёлка - монтируется без инструментов прямо на корпус автомата;
• Цвет: RAL 7035 (серый металлик) - совпадает с цветовой гаммой выключателей OptiMat D;
• Гарантия: 60 месяцев - подтверждает надёжность компонента;
• Нормативы: ГОСТ Р 50030.2, ТУ3422-062-05758109-2015 - соответствие российским стандартам на автоматические выключатели.

Совместимость и монтаж

Расцепитель независимый OptiMat D100 D160 D250 D400 D630 48 вольт постоянного тока / 110 вольт переменного тока УХЛ3 совместим только с автоматическими выключателями серии OptiMat D. Монтаж осуществляется путём защёлкивания на переднюю часть аппарата - никаких болтов или сверления не требуется. Подключение управляющей цепи - к двум контактным выводам на боковой стороне устройства. Провода сечением до 1,5 мм2 подключаются винтовыми зажимами. Перед установкой проверьте, что тип напряжения (AC/DC) соответствует вашей системе управления.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.2 и техническим условиям ТУ3422-062-05758109-2015, которые регламентируют работу вспомогательных устройств для автоматических выключателей. Наличие сертификатов позволяет применять его в промышленных и коммерческих объектах. IP20 не обеспечивает защиту от внешних факторов - поэтому запрещено использование вне герметичных шкафов. Установка должна выполнять квалифицированный персонал согласно правилам безопасности.

Преимущества

• Поддержка двух типов напряжения (110 В AC и 48 В DC) - универсальность для различных систем управления;
• Быстрый монтаж через защёлку - экономия времени при сборке щитов;
• Широкий диапазон рабочих температур - надёжная работа даже в неотапливаемых помещениях;
• Совместимость со всеми моделями OptiMat D - не требует подбора по размеру или типу автомата;
• Долгий гарантийный срок - 5 лет - указывает на высокую долговечность.

Ограничения применения

• Не применяется для защиты от перегрузок или КЗ - только для дистанционного отключения;
• IP20 - нельзя устанавливать на открытом воздухе, в сырых или пыльных местах;
• Максимальное сечение провода 1,5 мм2 - не допускается подключение силовых кабелей;
• Только для автоматов серии OptiMat D - несовместим с другими брендами или сериями;
• Не имеет собственных переключающих контактов - не может использоваться как реле или сигнал.

Примеры использования

• Отключение группы автоматов из центрального пункта управления на заводе;
• Интеграция в системы пожарной безопасности - отключение питания при срабатывании датчиков;
• Автоматизация технологических линий - отключение оборудования по сигналу PLC;
• Обеспечение безопасности при обслуживании - удалённое отключение перед работой на участке.

Практические советы

• Перед установкой убедитесь, что питание расцепителя соответствует напряжению в вашей управляющей цепи - 110 В AC или 48 В DC;
• Проверьте, чтобы автомат OptiMat D был полностью установлен в шкафу - расцепитель не будет защёлкиваться, если есть зазор;
• Используйте только медные провода сечением ≤1,5 мм2 - более толстые не войдут в зажимы;
• Не используйте расцепитель как источник сигнала - он не имеет выходных контактов, только входные;
• При длительном хранении сохраняйте изделие в сухом месте - хотя IP20 не защищает от влаги, внутренние элементы чувствительны к конденсату.
