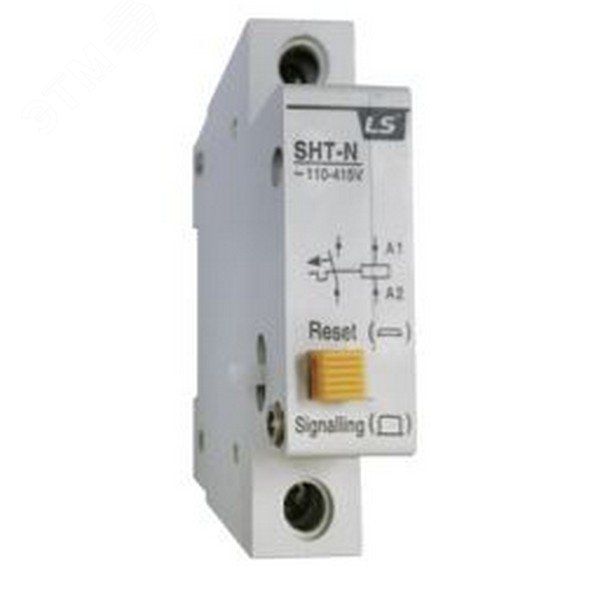

Независимый расцепитель для BKN-b SHUNT AC 110-415V NEW ROGY - 06150082R0 LSIS

Расцепитель независимый BKN-b SHT-b AC 110-415В - устройство для удалённого отключения автоматического выключателя при подаче напряжения на его катушку. Применяется в системах управления и защиты оборудования, где требуется дистанционный сброс цепи. Произведён компанией LS Electric, артикул 06150082r0.

Назначение и область применения

Расцепитель независимый BKN-b SHT-b AC 110-415В используется для дистанционного отключения автомата через внешний сигнал - например, с кнопки аварийной остановки, системы контроля или PLC. Он не управляет током нагрузки, а лишь активирует механизм расцепления в выключателе. Подходит для установки в щитах управления промышленным оборудованием: станках, конвейерах, насосных станциях, системах вентиляции.

Технические характеристики

• Тип питания: переменный ток (AC)
• Напряжение срабатывания: 110–415 В
• Совместим с автоматическими выключателями серии BKN-b и SHT-b
• Не требует внешнего источника постоянного тока
• Электромагнитная катушка - основной элемент воздействия

Совместимость и монтаж

Расцепитель BKN-b SHT-b AC 110-415В устанавливается только на автоматы того же семейства - BKN-b и SHT-b. Крепится механически на переднюю часть корпуса выключателя, соединяясь с рычагом расцепления. Для работы необходимо подвести напряжение 110–415 В переменного тока к контактам катушки. Монтаж выполняется при отключенном питании. Убедитесь, что посадочная поверхность автомата соответствует габаритам расцепителя - совмещение должно быть плотным, без перекосов.

Безопасность и стандарты

Устройство соответствует международным требованиям к коммутационной аппаратуре. Напряжение 110–415 В AC обеспечивает работу в сетях с частотой 50/60 Гц. Не содержит взрывозащищённых компонентов - не предназначен для зон с повышенной опасностью возгорания или взрыва.

Преимущества

• Широкий диапазон рабочих напряжений - поддерживает большинство промышленных сетей
• Механическая надёжность - отсутствие сложной электроники снижает риск отказа
• Простота замены - можно заменить без демонтажа автомата
• Интеграция с существующей арматурой LS Electric - минимум адаптаций при модернизации

Ограничения применения

• Не работает при отсутствии напряжения - не имеет буферного питания
• Подходит только для автоматических выключателей BKN-b и SHT-b - несовместим с другими сериями
• Не предназначена для частых циклов включения/выключения более 10 раз в минуту - возможен перегрев катушки
• Не защищена от прямого попадания воды - не применяется во влажных средах без дополнительной защиты

Примеры использования

• Аварийная остановка на конвейере: кнопка E-stop подаёт напряжение на расцепитель - автомат отключает питание всей линии
• Автоматизация производства: PLC отправляет импульс на расцепитель при превышении температуры или давления
• Системы безопасности: при срабатывании датчика утечки газа - расцепитель отключает силовой контур

Практические советы

• Перед установкой проверьте напряжение сети - оно должно находиться в пределах 110–415 В AC
• Не используйте расцепитель BKN-b SHT-b AC 110-415В с постоянным током - он рассчитан только на переменный
• При многократных срабатываниях следите за нагревом катушки - если она слишком горячая, увеличьте интервалы между циклами
• Заменяйте расцепитель только аналогичной моделью - отличия в габаритах или усилии срабатывания могут нарушить работу автомата
• Обязательно отключите питание перед обслуживанием - даже при отключенном автомате на контактах расцепителя может сохраняться напряжение
