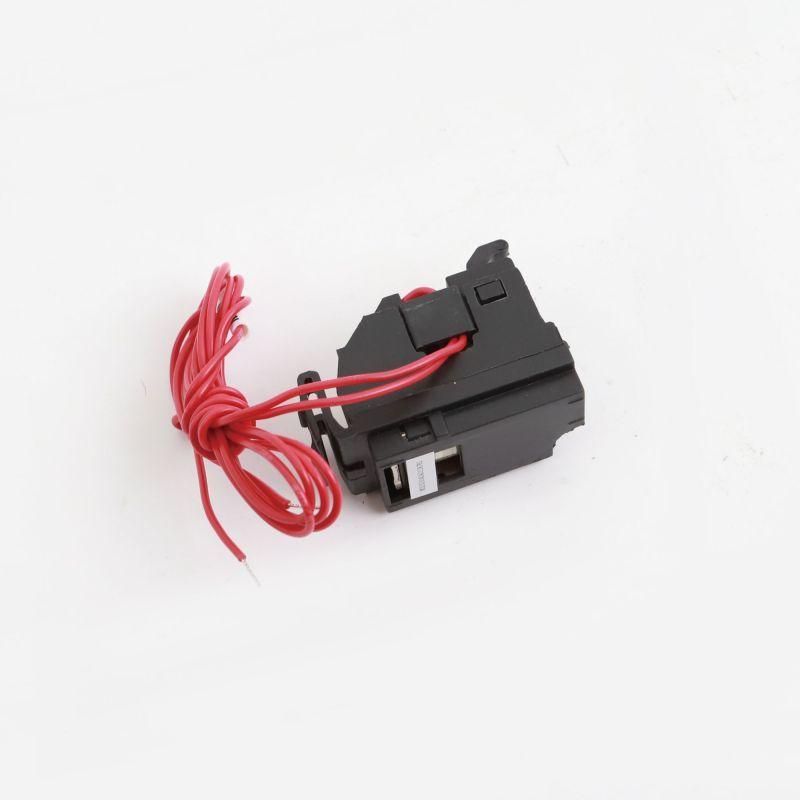

Независимый расцепитель SHT для MGS125 напряжение AC230 | SHT-MGS125AC230R DKC ДКС

Независимый расцепитель SHT для MGS125 напряжение AC230 - устройство для дистанционного отключения автомата в литом корпусе. Подходит для систем управления, где требуется удалённое отключение выключателя без физического воздействия. Бренд DKC, артикул sht-mgs125ac230r.

Назначение и область применения

Независимый расцепитель SHT для MGS125 напряжение AC230 используется для удалённого отключения автоматического выключателя типа MGS125. Он активируется внешним сигналом - например, с кнопки, таймера, системы безопасности или АСУ ТП. Применяется там, где важно быстро отключить питание без доступа к самому выключателю: на производстве, в системах пожарной сигнализации, на конвейерах, в щитовых помещениях.

Технические характеристики

• Тип: Независимый расцепитель - работает автономно от основного механизма защиты выключателя;
• Напряжение питания: AC 230 В - совместим с сетями переменного тока 230 В, частотой 50/60 Гц;
• Совместим с: Автоматическими выключателями в литом корпусе YON MAX MGS125;
• Монтаж: Устанавливается на штатный крепёж выключателя, не требует модификаций корпуса;
• Рабочий ток катушки: не указывается - рассчитана на управление, а не на коммутацию нагрузки.

Совместимость и монтаж

Независимый расцепитель SHT для MGS125 напряжение AC230 устанавливается исключительно на автоматы серии YON MAX MGS125. Совместимость проверена производителем - другие модели, даже из той же серии, не гарантируют правильную работу. Монтаж выполняется путём защёлкивания на специальный крепёж на боковой поверхности выключателя. После установки необходимо подключить провода к клеммам расцепителя - они расположены сбоку и доступны без демонтажа автомата. Кабель рекомендуется использовать сечением не менее 0,75 мм2, с учётом длины цепи управления.

Безопасность и стандарты

Изделие соответствует требованиям международных норм на устройства управления автоматическими выключателями. Сертифицировано для работы в промышленных условиях. Не имеет собственной защиты от перегрузки - зависит от надёжности источника управления. Не применяется в цепях постоянного тока.

Преимущества

• Не влияет на токовые характеристики автомата - не снижает класс отключения или предельную коммутационную способность;
• Стандартная форма крепления - заменяет оригинальный элемент без доработок;
• Высокая надёжность срабатывания при напряжении +-10% от номинала 230 В;
• Закрытая конструкция катушки - устойчив к запылению и механическим повреждениям в щитах.

Ограничения применения

• Не работает при отсутствии напряжения 230 В - при отключении питания управления расцепитель не сработает;
• Подходит только для автоматических выключателей MGS125 - несовместим с другими типами, включая MGS80, MGS160 и аналоги других серий;
• Не предназначено для частых циклов включения/выключения - более 10 раз в минуту может снизить срок службы катушки;
• Не следует применять во взрывоопасных зонах - отсутствует взрывозащита.

Примеры использования

• Отключение группы оборудования при срабатывании пожарной сигнализации;
• Дистанционное отключение станка через кнопку «Аварийный стоп» вне рабочей зоны;
• Автоматическое отключение в системе энергосбережения по графику;
• Отключение цепи перед обслуживанием - безопасность персонала при ремонте.

Практические советы

• Перед установкой убедитесь, что автомат MGS125 находится в положении «OFF» - это предотвращает случайное срабатывание при подключении;
• Проверьте напряжение на входе расцепителя до первого включения - завышенное напряжение (>250 В) может повредить катушку;
• Используйте кабель с цветовой маркировкой - жилы управления лучше отличать от силовых;
• При использовании в многоканальных системах - учитывайте суммарную мощность всех расцепителей, чтобы не перегрузить источник управления;
• При замене - используйте только оригинал sht-mgs125ac230r; сторонние аналоги могут иметь другую геометрию или усилие срабатывания.
