Расцепитель независимый SHT21-M8 AC220-240V для NM8N-125 (R) | 269599 CHINT

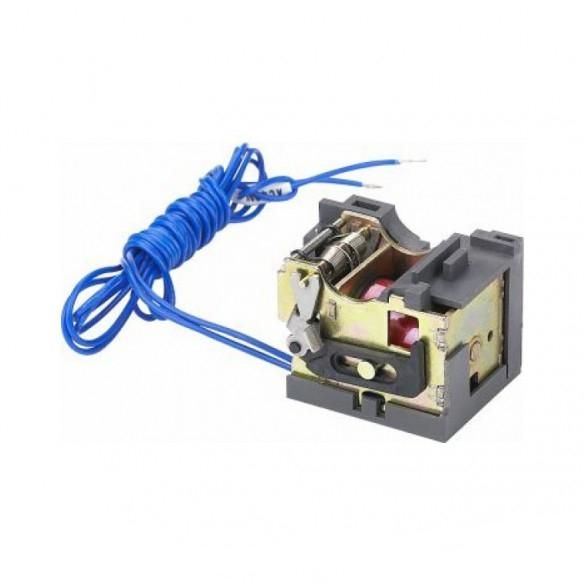

Расцепитель независимый SHT21-M8 AC 220-240В для NM8N-125(R) от CHINT предназначен для удалённого отключения автоматического выключателя NM8N-125(R) при подаче напряжения на его катушку. Это решение применяется в системах управления, где требуется дистанционный контроль над цепью без физического воздействия.

Назначение и область применения

Расцепитель независимый SHT21-M8 AC 220-240В для NM8N-125(R) работает как исполнительное устройство: когда на его катушку подаётся напряжение 220–240 В переменного тока, он механически активирует механизм расцепления автомата NM8N-125(R), вызывая его отключение. Применяется в системах автоматизации, где важно отключить нагрузку дистанционно - например, при аварии, по сигналу от системы безопасности или по расписанию.

Технические характеристики

• Номинальное напряжение питания: 220–240 В переменного тока (AC)
• Тип тока: только переменный (не совместим с постоянным током)
• Количество переключающих контактов: 1 (исполнительный контакт для действия на расцепитель)
• Количество управляющих контактов: 0 (не имеет встроенных контактов для сигнализации или обратной связи)
• Совместим с автоматическими выключателями серии NM8N-125(R)

Совместимость и монтаж

Расцепитель SHT21-M8 AC 220-240В для NM8N-125(R) устанавливается исключительно на автоматы серии NM8N-125(R) через специальный крепёжный штырь. Он не подходит для других серий или моделей, даже если они имеют похожую мощность. Монтаж выполняется при отключенном питании: расцепитель просто защёлкивается на переднюю часть автомата до характерного щелчка. Подключение проводов - к клеммам на корпусе расцепителя; сечение жил рекомендуется 0,5–2,5 мм2.

Безопасность и стандарты

Устройство соответствует международным требованиям к компонентам управления электроустановками. Произведено компанией CHINT, соблюдающей стандарты IEC/EN 60947-5-1 для аппаратов управления. Напряжение 220–240 В AC обеспечивает безопасную работу в сетях с TN-S, TN-C-S и TT заземлением.

Преимущества

• Максимальная надёжность срабатывания при номинальном напряжении - не требует регулировки
• Не занимает лишнего места в щите: компактный дизайн, установленный прямо на автомат
• Имеет высокую долговечность: рассчитан на десятки тысяч операций в условиях нормальной эксплуатации
• Поддерживает управление издалека - позволяет интегрировать автомат в систему SCADA или PLC

Ограничения применения

• Не работает при напряжении ниже 198 В или выше 264 В - возможны отказы срабатывания
• Не предназначена для работы с постоянным током (DC) - применение на DC повредит катушку
• Не имеет вспомогательных контактов - нельзя использовать для сигнализации состояния отключения
• Только для автоматических выключателей NM8N-125(R); несовместим с другими типами (например, NM8N-63 или другие бренды)

Примеры использования

• Автоматическое отключение оборудования на производстве при срабатывании датчика перегрева
• Отключение группы освещения по расписанию через контроллер
• Экстренное отключение в случае пожара по сигналу от пожарной тревоги
• Управление силовой цепью станка через кнопку “Стоп” на пульте управления

Практические советы

• Проверьте соответствие модели автомата: расцепитель SHT21-M8 AC 220-240В для NM8N-125(R) работает только с NM8N-125(R), а не с NM8N-100 или NM8N-63
• При установке убедитесь, что катушка расцепителя получает именно переменный ток - проверьте источник питания мультиметром
• Не используйте этот расцепитель для частых включений/выключений более 10 раз в минуту - это сокращает срок службы катушки
• Если нужна сигнализация состояния отключения - выберите модель с вспомогательными контактами, например, SHT21-M8 с доп. контактами
• Запрещено монтировать расцепитель на влажных участках без защиты IP65 - хотя сам расцепитель не имеет класса защиты, он зависит от корпуса автомата
