Независимый расцепитель 230В АС с проводами ВА-99М 100 |mccb99m-100-sht-230ac-w|EKF

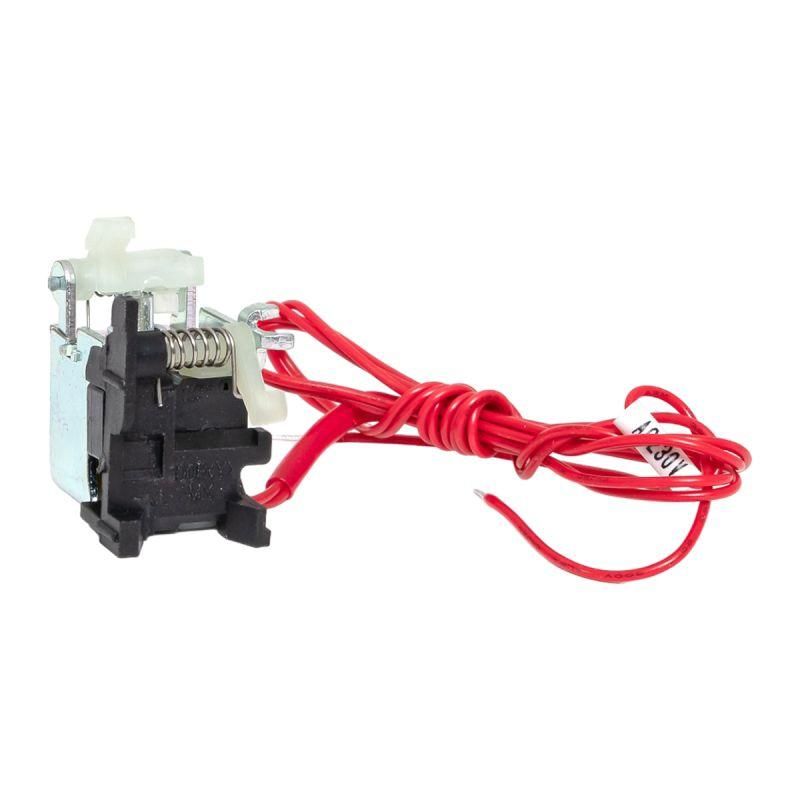

Расцепитель независимый 230В переменного тока с проводами ВА-99М 100 от EKF предназначен для дистанционного отключения автоматических выключателей типа ВА-99М. Устройство устанавливается прямо на выключатель и активируется внешним сигналом - удобно для управления в сложных системах, где требуется удалённое отключение без доступа к самому аппарату.

Назначение и область применения

Расцепитель независимый 230В переменного тока с проводами ВА-99М 100 используется для дистанционного отключения автомата при подаче напряжения на его катушку. Он не управляет питанием нагрузки - лишь механически срабатывает на защелку выключателя, вызывая его отключение. Применяется в системах автоматизации, на производстве, в распределительных щитах, где важно отключить оборудование издалека - например, при аварии, пожарной сигнализации или по команде с пульта управления.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение питания: 161–253 В (работает в пределах +-10% от 230 В)
• Тип подключения: плоский штекерный разъём - совместим с контактами выключателей серии ВА-99М
• Совместимость: только с автоматическими выключателями ВА-99М
• Не имеет собственного контактора - работает исключительно как исполнительный элемент

Совместимость и монтаж

Расцепитель независимый 230В переменного тока с проводами ВА-99М 100 устанавливается только на автоматы серии ВА-99М. Подключение осуществляется через штекерный разъём - он плотно встаёт на соответствующие контакты выключателя. Монтировать можно только после полного отключения питания. Нельзя использовать с другими сериями автоматов - даже если они внешне похожи. Перед установкой проверьте, что корпус выключателя не повреждён, а зазубрины на фиксаторе совпадают с формой расцепителя.

Безопасность и стандарты

Устройство соответствует требованиям к электрооборудованию для промышленного применения. Не содержит взрывозащиты, не предназначено для работы во взрывоопасных средах. Работает в условиях нормальной температуры окружающей среды - до +40 C. Не рекомендуется применять в местах с постоянным попаданием воды или высокой запылённостью без дополнительной защиты.

Преимущества

• Простая установка - plug-and-play: достаточно вставить штекер в выключатель
• Нет необходимости в дополнительном кабеле или терминалах - все соединения уже выполнены внутри устройства
• Надёжная механическая связь с выключателем - минимизирует риск отказа при частых срабатываниях
• Поддерживает работу в широком диапазоне напряжений - устойчив к колебаниям сети

Ограничения применения

• Не работает с автоматами других серий - даже если они имеют аналогичный номинал
• Не обеспечивает возврат в положение «вкл» - после срабатывания необходимо включить выключатель вручную или с помощью электропривода
• Не рассчитан на частые циклы включения/выключения более 10 раз в час - возможен перегрев катушки
• Не подходит для использования вне помещений без IP-защиты корпуса

Примеры использования

• Автоматическое отключение станка при срабатывании системы безопасности
• Отключение группы освещения по сигналу пожарной тревоги
• Дистанционное отключение вводного автомата в щите при обслуживании другого участка
• Интеграция в систему АСУ ТП для управления энергопотреблением

Практические советы

• Проверяйте напряжение перед подключением - превышение 253 В может повредить катушку
• Если устройство часто срабатывает, убедитесь, что источник сигнала не генерирует импульсы длительностью менее 0,5 сек - слишком короткие импульсы не обеспечивают надёжного отключения
• При замене выключателя всегда используйте оригинальный расцепитель ВА-99М 100 - совместимость не гарантируется с аналогами
• Не закрывайте расцепитель герметичными крышками - он требует минимального воздушного охлаждения
