НГ морозостойкий 38 с протяжкой УХЛ1 (уп.20м) ГОФРОМАТИК zeta42337 Металлорукав в ПВХ изоляции МРПИ ЗЭТА

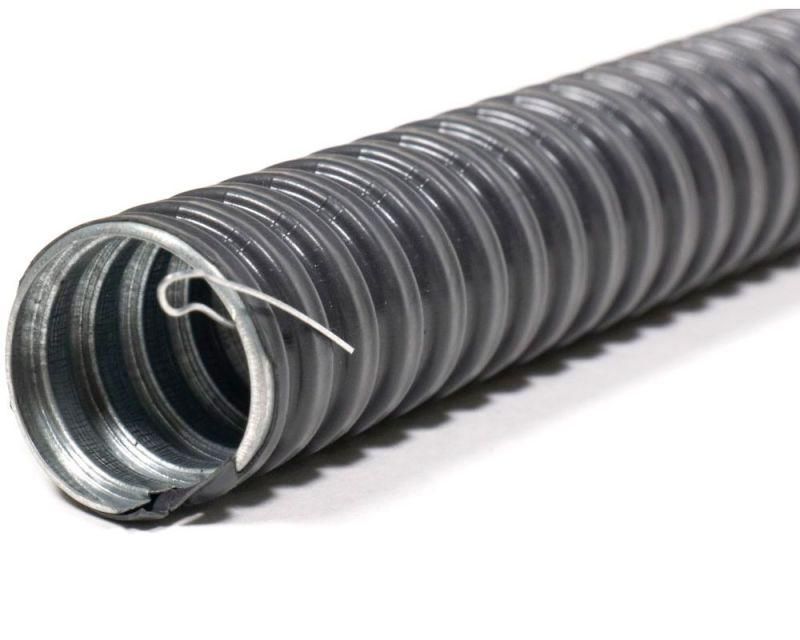

Металлорукав в ПВХ изоляции МРПИ НГ морозостойкий 38 (20 м/уп.) с протяжкой УХЛ1 ГОФРОМАТИК - это гибкая защищённая труба из оцинкованной стали с ПВХ-оболочкой, предназначена для прокладки кабелей в условиях низких температур, высокой влажности и механических нагрузок. Артикул zeta42337 подходит для промышленного оборудования, где важна надёжность и долговечность.

Назначение и область применения

Металлорукав в ПВХ изоляции МРПИ НГ морозостойкий 38 (20 м/уп.) с протяжкой УХЛ1 ГОФРОМАТИК используется для защиты кабелей от повреждений, влаги, пыли и химических воздействий. Применяется в системах прокладки силовых и управляющих кабелей на объектах с жесткими условиями эксплуатации: холодильных установках, открытых площадках, цехах с агрессивной средой, на транспорте и в энергетике.

Технические характеристики

• Тип изделия: металлорукав с ПВХ-изоляцией
• Наружный диаметр: 42,7 мм
• Внутренний диаметр: 36,4 мм - позволяет пропускать кабели с внешним диаметром до 34–35 мм
• Материал корпуса: сталь горячеоцинкованная - устойчива к коррозии даже при длительном контакте с влагой
• Материал изоляции: ПВХ пластикат - не поддерживает горение, сохраняет эластичность при низких температурах
• Длина одной бухты: 20 метров - удобно для транспортировки и монтажа на участках средней длины
• Температурный диапазон: от –60 C до +90 C - работает в Arctic-зонах и рядом с нагревательными элементами
• Степень защиты IP67 - полностью герметичен против пыли и выдерживает кратковременное погружение в воду до 1 метра
• Климатическое исполнение: УХЛ1 - рассчитан на работу в умеренных и холодных регионах с перепадами температур
• Наличие протяжки: да - встроенный стальной трос облегчает затяжку кабелей внутри рукава

Совместимость и монтаж

Металлорукав в ПВХ изоляции МРПИ НГ морозостойкий 38 (20 м/уп.) с протяжкой УХЛ1 ГОФРОМАТИК совместим с фитингами и соединителями от АО “ЗЭТА” - МСР, МСМ, МТ, МВВ, МТР, АТР, РКВ, РКН, МВН. Для правильного заземления обязательно использовать именно эти типы арматуры. При использовании других креплений требуется проверка переходного сопротивления - оно не должно превышать 0,05 Ом согласно ГОСТ Р МЭК 61386.23-2015. Монтаж выполняется без инструментов: рукав легко гнётся, а протяжка позволяет втянуть кабель через всю длину. Разрезается обычным ножницами по металлу.

Безопасность и стандарты

Металлорукав в ПВХ изоляции МРПИ НГ морозостойкий 38 (20 м/уп.) с протяжкой УХЛ1 ГОФРОМАТИК соответствует требованиям ГОСТ Р МЭК 61386.1-2014 для гибких трубных систем прокладки кабелей. ПВХ-изоляция не распространяет горение - класс НГ. Это делает его безопасным для использования в помещениях с повышенными требованиями к пожарной безопасности. Степень защиты IP67 гарантирует работоспособность в сырых и запылённых средах.

Преимущества

• Высокая гибкость - можно прокладывать в сложных маршрутах без дополнительных соединителей
• Морозостойкость до –60 C - не трескается и не теряет форму в суровом климате
• Защита от коррозии благодаря горячему цинкованию - срок службы увеличен в 2–3 раза по сравнению с некоррозионностойкими аналогами
• ПВХ-оболочка не поддерживает горение - снижает риск возгорания при авариях
• Встроенная протяжка - экономит время при прокладке кабелей, особенно в длинных трассах
• IP67 - подходит для наружной прокладки и мест с возможным попаданием воды

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP67 допускает лишь временное воздействие
• Не рекомендован для прямого контакта с открытым пламенем или раскалёнными поверхностями выше +90 C
• При монтаже нельзя перегибать радиусом менее 5×диаметра (менее ~210 мм) - это может повредить структуру
• Требуется обязательное заземление через сертифицированную арматуру ЗЭТА; самопроизвольное заземление через болтовые соединения недопустимо без замера сопротивления
• Не следует применять в средах с постоянным воздействием растворителей, масел или агрессивных кислот - ПВХ может разрушаться

Примеры использования

• Защита кабелей управления на конвейерах в пищевой промышленности
• Прокладка сигнальных проводов в холодильных камерах и морозильных цехах
• Подключение датчиков и актуаторов на открытых станциях в Сибири и на Крайнем Севере
• Монтаж кабелей в подземных коллекторах, канализационных шахтах, насосных станциях
• Защита кабелей в мобильных машинах: коммунальной технике, железнодорожных составах

Практические советы

• Перед монтажом проверьте внутренний диаметр (36,4 мм) - он должен позволять свободно проходить кабелю с учётом изоляции
• При необходимости удлинения используйте только фитинги от ЗЭТА - другие могут нарушить целостность заземления
• При прокладке в нескольких точках сгибов убедитесь, что каждый изгиб имеет радиус не меньше 210 мм
• Для быстрой прокладки кабеля: закрепите один конец протяжки, затем потяните её через весь рукав, одновременно втягивая кабель
• Храните бухты в сухом месте при температуре от –20 C до +40 C - экстремальные значения могут повредить ПВХ
• Артикул zeta42337 - оптимальный выбор для проектов, требующих сочетание морозостойкости, пожарной безопасности и IP67
