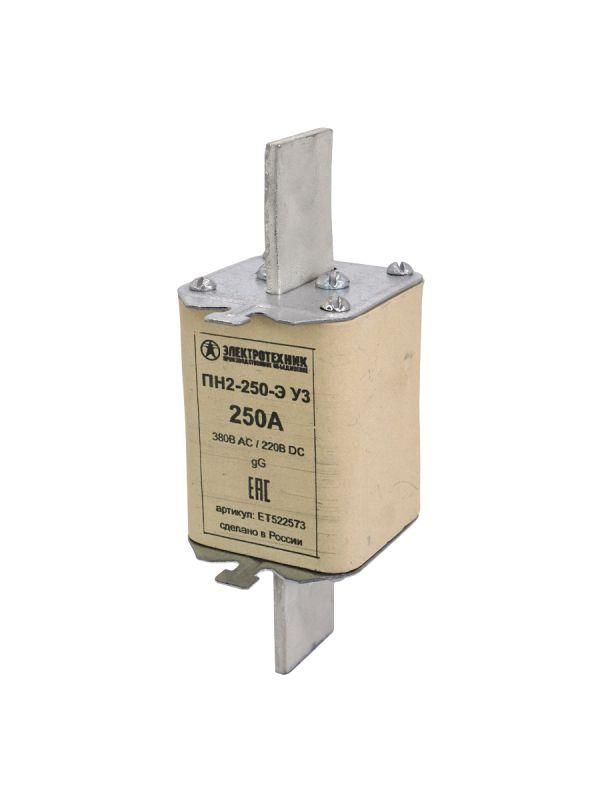

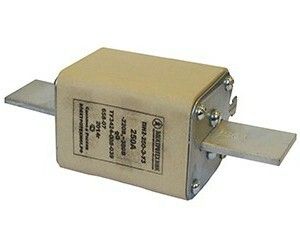

Плавкая вставка ПН2-250-Э У3 на 250А, стальные ножи (ЭТ) | ET522573 Электротехник

Плавкая вставка ПН2-250-Э У3 на 250А, стальные ножи (ЭТ) — это промышленный предохранитель серии ПН2 от бренда Электротехник, предназначенный для защиты цепей от перегрузок и коротких замыканий в системах с постоянным током до 220 В. Артикул et522573 используется там, где требуется надёжная и проверенная защита силового оборудования.

Назначение и область применения

Плавкая вставка ПН2-250-Э У3 применяется в промышленных электрических установках для защиты трёхфазных сетей переменного тока (до 380 В, 50–60 Гц) и однофазных цепей постоянного тока (до 220 В). Подходит для защиты двигателей, преобразователей частоты, распределительных щитов, конвейеров и другого тяжёлого оборудования. Категория применения gL/gG означает, что вставка защищает как от длительных перегрузок, так и от мощных коротких замыканий.

Технические характеристики

• Номинальный ток: 250 А
• Номинальное напряжение: 220 В (постоянный ток); совместима с сетями 380 В переменного тока
• Тип изделия: плавкая вставка ножевого типа
• Категория применения: gL/gG — универсальная защита от перегрузок и КЗ
• Материал токоведущих элементов: медные контакты марки М1
• Материал ножей: сталь
• Плавкий элемент: медь с оловянной напайкой, точечно сварена с выводами
• Изоляционные материалы: негорючие пластмассы повышенной механической прочности

Совместимость и монтаж

Плавкая вставка ПН2-250-Э У3 устанавливается в специализированные держатели серии ПН2 с ножевым типом подключения. Для монтажа требуются держатели с посадочными гнездами под стальные ножи размером, соответствующим стандарту для вставок ПН2. Болтовое присоединение обеспечивает жёсткую фиксацию и минимальное переходное сопротивление. Перед установкой проверьте соответствие номинала тока (250 А) и класса защиты (gG) требованиям схемы. Нельзя использовать с держателями других серий — даже при совпадении габаритов.

Безопасность и стандарты

Вставка соответствует требованиям международной категории gL/gG, которая гарантирует селективную работу при различных аварийных режимах. Конструкция исключает самопроизвольное возгорание благодаря использованию негорючих материалов. Применение медных токоведущих элементов снижает риск нагрева и окисления. Работает в условиях, допускаемых по климатическому исполнению У3 — умеренные температуры и нормальная влажность, без воздействия агрессивных сред.

Преимущества

• Высокая надёжность срабатывания при КЗ благодаря оптимальному составу плавкого элемента (медь + олово)
• Стальные ножи обеспечивают долговечность и устойчивость к механическим нагрузкам
• Точечная сварка плавкого элемента к выводам исключает ослабление контакта со временем
• Негорючие корпусные материалы повышают безопасность при срабатывании
• Универсальное применение — подходит как для AC, так и для DC цепей

Ограничения применения

• Не предназначен для работы при напряжении выше 220 В постоянного тока — возможен пробой дуги
• Не рекомендуется для установки в условиях повышенной запылённости без дополнительной герметизации
• Не подходит для частых коммутаций — это не автоматический выключатель, а одноразовая защита
• Работает только в сочетании с держателями серии ПН2; другие типы держателей не гарантированно обеспечивают контакт

Примеры использования

• Защита частотных преобразователей на промышленных станках
• Фазовая защита в распределительных щитах производства
• Обеспечение безопасности цепей питания конвейерных линий
• Защита сварочных аппаратов с питанием от сети постоянного тока 220 В

Практические советы

• Перед заменой всегда отключите питание и убедитесь, что цепь обесточена — вставка рассчитана на работу под нагрузкой, но замена должна проводиться при отключенном напряжении
• Проверяйте состояние держателя перед установкой новой вставки: окисление или деформация ножей снижают эффективность защиты
• Не используйте вставки с повреждённым корпусом — даже маленькая трещина может привести к некорректному срабатыванию
• При выборе аналога обращайте внимание на категорию gL/gG и номинальный ток — замена на более слабый предохранитель (например, 200 А) может вызвать ложные срабатывания
• Артикул et522573 — это оригинальный продукт от Электротехник; не все аналоги имеют ту же тепловую и токоограничивающую характеристику
