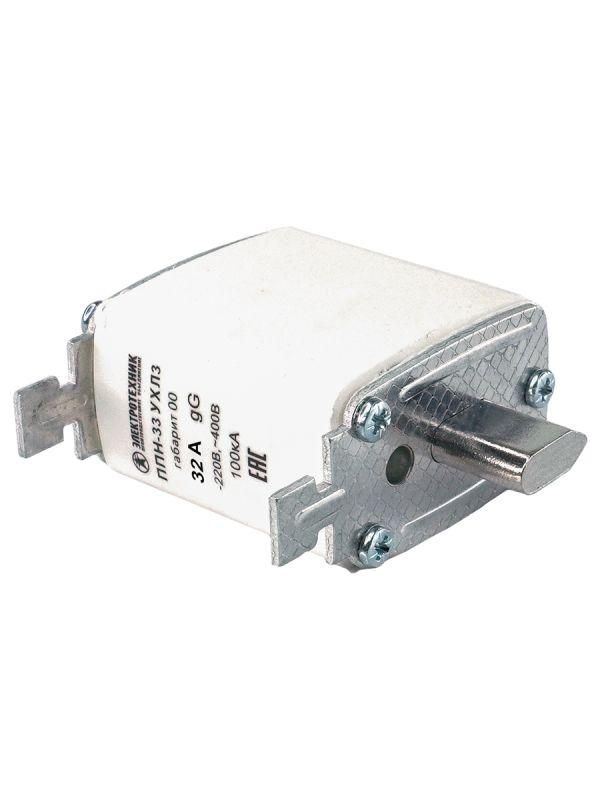

Плавкая вставка ППН-33 УХЛ3, 32А, габарит 00, IP00 (ЭТ) | ET522685 Электротехник

Плавкая вставка ППН-33 УХЛ3 32А габарит 00 IP00 - это токоограничивающий предохранитель общего назначения от бренда Электротехник, артикул et522685, предназначен для защиты промышленного оборудования от перегрузок и коротких замыканий в сетях переменного и постоянного тока.

Назначение и область применения

Плавкая вставка ППН-33 УХЛ3 32А габарит 00 IP00 используется для защиты электрических цепей в промышленных установках. Она срабатывает при превышении допустимого тока - как при длительной перегрузке, так и при внезапном коротком замыкании. Подходит для использования в трёхфазных сетях переменного тока до 440 В, 50 Гц, а также в цепях постоянного тока до 220 В. Применяется в распределительных щитах, на станках, конвейерах, насосах и других устройствах, где требуется надёжная защита от аварийных режимов.

Технические характеристики

• Номинальный ток: 32 А
• Габарит: 00 (стандартный размер для вставок этого класса)
• Номинальное напряжение переменного тока: до 440 В
• Номинальное напряжение постоянного тока: до 220 В
• Частота: 50 Гц
• Степень защиты: IP00 - отсутствие защиты от внешних воздействий; вставка устанавливается внутри корпуса с соответствующей степенью защиты
• Исполнение: УХЛ3 - рассчитана на работу в условиях умеренного и холодного климата, в закрытых помещениях с контролируемой влажностью
• Тип вставки: gG - универсальная токоограничивающая вставка, защищающая от перегрузок и коротких замыканий

Совместимость и монтаж

Плавкая вставка ППН-33 УХЛ3 32А габарит 00 IP00 совместима с предохранительными держателями серии ППН, имеющими соответствующий габарит 00. Монтаж выполняется в выключенном состоянии сети. Перед установкой проверьте соответствие номинала вставки (32 А) нагрузке цепи. Нельзя использовать вставки другого номинала вместо указанного - это нарушает принцип защиты. Для замены используйте только оригинальные вставки того же типа и исполнения.

Безопасность и стандарты

Вставка выполнена в соответствии с требованиями международного стандарта IEC 60269-1/2 для предохранителей типа gG. Обеспечивает гарантированное отключение при сверхтоке, снижая риск возгорания и повреждения оборудования. Не содержит опасных материалов согласно RoHS. Работает исключительно в защищённых корпусах - сама по себе не имеет изоляции или кожуха.

Преимущества

• Высокая скорость отключения при коротком замыкании благодаря токоограничивающей способности типа gG
• Устойчивость к импульсным токам - не срабатывает при пусковых токах двигателей
• Надёжное механическое соединение с держателем благодаря точному габариту 00
• Рассчитана на долгую эксплуатацию в условиях промышленных помещений с температурными колебаниями

Ограничения применения

• Не применяется вне защитного корпуса - IP00 означает отсутствие собственной защиты от пыли, влаги и прикосновения
• Не подходит для цепей постоянного тока выше 220 В
• Не рекомендуется для защиты чувствительной электроники - предназначена для мощных нагрузок
• Не работает в открытых, сырых или запылённых средах без дополнительной герметизации
• Запрещено восстановление или ремонт - после срабатывания вставка подлежит обязательной замене

Примеры использования

• Защита силового кабеля от двигателя 15–22 кВт в системе автоматического управления
• Щитовая защита группы конвейеров на пищевом производстве
• Фазовая защита в распределительном шкафу станка с ЧПУ
• Цепь питания преобразователя частоты с номиналом 32 А

Практические советы

• Перед заменой всегда отключите питание и убедитесь, что цепь обесточена
• Проверяйте маркировку на держателе - он должен быть рассчитан именно на габарит 00 и ток 32 А
• Не затягивайте контакты слишком сильно - это может повредить контактную площадку вставки
• При частых срабатываниях проверяйте нагрузку - возможно, есть перегрузка или КЗ в цепи
• Храните запасные вставки в сухом месте, избегая механических повреждений
• Полный аналог: ППН-33 УХЛ3 32А габарит 00 IP00 от Электротехник, артикул et522685
