Вставка плавкая ППН 33 32А X3 габарит 00 УХЛ3 КЭАЗ 111354

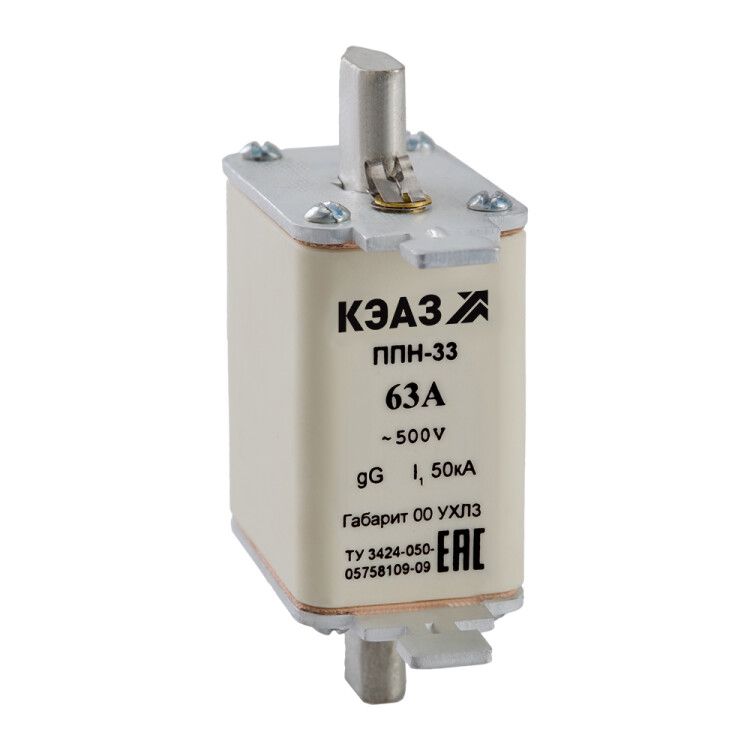

Вставка плавкая ППН-33-Х3-00-32А-УХЛ3 от КЭАЗ - это однополюсный предохранитель ножевого типа, предназначенный для защиты силовых цепей переменного тока от перегрузок и коротких замыканий. Применяется в аппаратах с высокими требованиями к надежности, особенно в условиях сурового климата.

Назначение и область применения

Вставка плавкая ППН-33-Х3-00-32А-УХЛ3 используется для защиты электрических цепей с номинальным током до 32 А и напряжением до 690 В переменного тока частотой 50–60 Гц. Относится к категории gL/gG - значит, обеспечивает защиту как от длительных перегрузок, так и от сверхтоков при коротком замыкании. Подходит для установки в выключатели нагрузки, контакторы, коммутационные аппараты и распределительные устройства. Особенно эффективна в промышленной автоматизации: станках, конвейерах, системах управления двигателей.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 690 В AC
• Отключающая способность: 50 кА - способна безопасно прервать ток короткого замыкания до этого значения
• Тип тока: Переменный (AC)
• Частота: 50 / 60 Гц
• Типоразмер: 00 - соответствует стандартному габариту для втычных предохранителей
• Мощность потерь: 3,5 Вт - показатель тепловых потерь при работе, влияющий на нагрев в корпусе
• Климатическое исполнение: УХЛ3 - работает при температурах от –60 C до +40 C, устойчив к влаге, запылению и перепадам температур
• Количество полюсов: 1
• Индикация срабатывания: верхняя - видимый механический выброс бойка при перегорании
• Способ монтажа: на аппарат - фиксируется в специальном держателе через контактные ножи
• Степень защиты: IP00 - не имеет внешней защиты, требует установки в защищённый корпус
• Наличие бойка: да - позволяет визуально определить сработавший элемент
• Нормативные документы: ГОСТ Р 50339.0-2003, ТУ3424-050-05758109-2009

Совместимость и монтаж

Вставка плавкая ППН-33-Х3-00-32А-УХЛ3 совместима с держателями предохранителей типоразмера 00, предназначенными для ножевых вставок. Монтаж осуществляется путём вставления ножей в контактные зажимы аппарата - без инструментов. Обязательно проверьте соответствие ширины и глубины гнезд держателя габаритам вставки. Нельзя использовать с держателями других типоразмеров (например, 000 или 1). Для безопасности рекомендуется отключать питание перед заменой. Бойк на верхней части вставки легко просматривается - при срабатывании он выпадает, что сигнализирует о необходимости замены.

Безопасность и стандарты

Вставка плавкая ППН-33-Х3-00-32А-УХЛ3 соответствует требованиям ГОСТ Р 50339.0-2003 и собственным техническим условиям КЭАЗ. Категория gL/gG гарантирует селективную работу с другими защитными устройствами в сети. Однако из-за степени защиты IP00 вставка не защищена от прикосновений и попадания сторонних предметов - её необходимо устанавливать исключительно внутри закрытых корпусов или щитов. Не допускается использование вне герметичных или защищённых сред.

Преимущества

• Высокая отключающая способность (50 кА) - надёжная защита даже при серьёзных аварийных режимах
• Устойчивость к экстремальным температурам (до –60 C) - подходит для холодных регионов и открытых площадок
• Визуальная индикация срабатывания - быстрая диагностика без тестирования
• Низкие тепловые потери (3,5 Вт) - снижают риск перегрева держателя и повышают долговечность системы
• Произведено КЭАЗ - известный российский производитель с проверенной качеством продукции

Ограничения применения

• Не применяется в цепях постоянного тока - рассчитана только на переменный ток (AC)
• IP00 - нельзя использовать без корпуса; открытая установка недопустима
• Запрещается применять с держателями другого типоразмера - несоответствие вызывает плохой контакт и перегрев
• Не предназначена для частых операций включения/выключения - только для защиты, а не для коммутации
• Работает только в диапазоне температур от –60 C до +40 C - выше +40 C возможны ложные срабатывания

Примеры использования

• Защита двигателя 22 кВт в промышленном конвейере
• Фазовая защита в частотном преобразователе с входным напряжением 690 В
• Щитовое оборудование на холодильных установках в Арктике
• Автоматические линии сборки с высокой плотностью оборудования
• Распределительные пункты на объектах с повышенной влажностью и перепадами температур

Практические советы

• Выбирая вставку ППН-33-Х3-00-32А-УХЛ3, всегда сверяйте номинальный ток с расчетным током нагрузки - не используйте с запасом более чем 20%
• Проверяйте состояние держателя перед установкой новой вставки - окисление или деформация контактов снижают надёжность
• При замене обязательно используйте ту же модель - не меняйте типоразмер или класс отключения без перерасчёта всей защиты
• Храните запасные вставки в сухом месте - хотя они устойчивы к климату, влага в упаковке может вызвать коррозию контактов
• Для удобства обслуживания в местах с частыми заменами используйте держатели с прозрачными крышками - это позволит контролировать положение бойка без вскрытия
