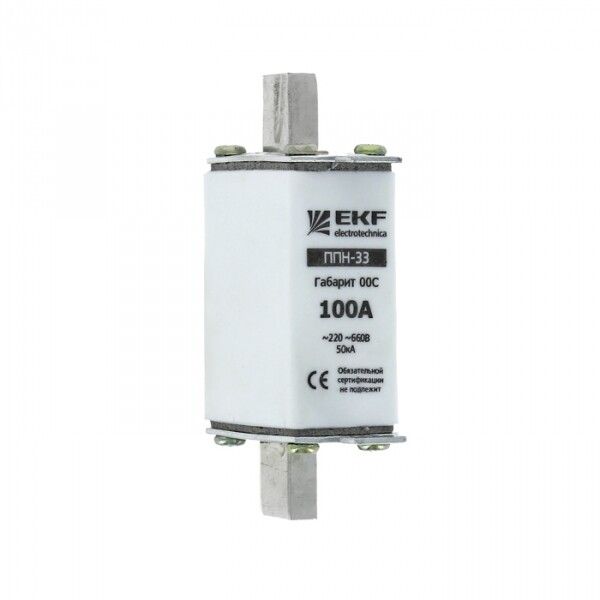

Вставка плавкая ППН-33 100/25А габарит 00C PROxima EKF fus-33/100/25

Плавкая вставка ППН-33 100/25А габарит 00С от EKF - однополюсный предохранитель для защиты цепей переменного тока от перегрузок и КЗ, рассчитанный на работу в распределительных щитах и промышленном оборудовании. Артикул fus-33/100/25 соответствует сериям PROxima и EKF.

Назначение и область применения

Плавкая вставка ППН-33 100/25А габарит 00С защищает кабельные линии и оборудование от сверхтоков - как длительной перегрузки, так и короткого замыкания. Применяется в сетях переменного тока 50 Гц с напряжением до 660 В. Устанавливается в низковольтные комплектные устройства: распределительные панели ЩО-70, вводно-распределительные устройства ВРУ1, шкафы ШРС1 и аналогичные системы управления питанием.

Технические характеристики

• Номинальный ток: 25 А
• Номинальное напряжение: 660 В AC
• Отключающая способность: 50 кА - способна безопасно прервать максимальный ток КЗ
• Род тока: переменный (AC), 50 Гц
• Категория применения: gL/gG - обеспечивает защиту как кабелей, так и оборудования
• Габарит: 00C - совместим с типоразмером 00C, используемым в стандартах ЕЭС
• Количество полюсов: 1
• Температурный диапазон: от –40 C до +55 C
• Климатическое исполнение: УХЛ3 - умеренно холодный и влажный климат
• Материал корпуса: пластик
• Степень защиты: IP00 - не имеет внешней защиты, требует установки в закрытом устройстве
• Срок гарантии: 60 месяцев

Совместимость и монтаж

Плавкая вставка ППН-33 100/25А габарит 00С имеет втычную форму и монтируется на монтажную плату внутри коммутационного аппарата. Совместима с держателями предохранителей типа 00C, применяемыми в панелях ЩО-70, ВРУ1 и других устройствах, где установлены предохранители этой серии. Для замены требуется специальный съемник - вручную вынимать вставку нельзя. Корпус не предназначен для открытой установки - обязательно использование в защищенном кожухе.

Безопасность и стандарты

Плавкая вставка ППН-33 100/25А габарит 00С соответствует требованиям ГОСТ Р 50339.1-92. Категория gL/gG гарантирует соответствие международному уровню безопасности для защиты проводников и нагрузок. Индикатор срабатывания позволяет визуально определить пробой элемента без вскрытия устройства.

Преимущества

• Кварцевый наполнитель внутри корпуса эффективно гасит дугу, повышая надежность отключения при больших токах КЗ
• На 40% ниже потери мощности по сравнению со старшими моделями ПН-2 - снижают нагрев и энергопотери в системе
• Габариты на 15% меньше, чем у ПН-2 - экономят место в щите
• Индикатор срабатывания - ускоряет диагностику отказа
• Высокая отключающая способность (50 кА) - подходит для мест с высокой возможностью КЗ

Ограничения применения

• Не используется в цепях постоянного тока - только для переменного тока 50 Гц
• IP00 - не допускает установку вне герметичного корпуса; риск поражения током при доступе к контактам
• Подходит только для монтажа в держателях формата 00C - не совместима с другими габаритами (например, 0A, 00B)
• Не рекомендовано использовать в условиях повышенной запыленности без дополнительной защиты самого щита

Примеры использования

• Защита входного кабеля в распределительном щите ЩО-70
• Фазовая защита двигателя на промышленном конвейере
• Обеспечение селективной защиты в групповой сети питания станков
• Входной автоматический предохранитель в шкафу ШРС1

Практические советы

• Выбирая ППН-33 100/25А габарит 00С, проверьте, что ваш держатель точно соответствует габариту 00C - даже небольшая разница в размерах исключает монтаж
• Всегда используйте съемник для замены - попытки вынуть вставку руками опасны и могут повредить контакты
• При проектировании учтите, что этот предохранитель не защищает от импульсных перенапряжений - для этого нужны дополнительные аппараты (например, разрядники)
• Проверяйте наличие индикатора перед включением после аварии - он показывает, была ли вставка сработана
• При работе в условиях низких температур (до –40 C) убедитесь, что весь щит прогрет до нормальных условий перед включением
