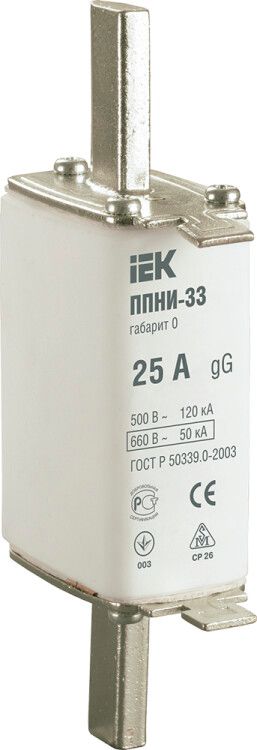

Плавкая вставка предохранителя ППНИ-33, габарит 0, 25А | DPP20-025 IEK

Плавкая вставка предохранителя ППНИ-33, габарит 0, 25 А - это однополюсный втычной предохранитель серии ППNI, предназначенный для защиты цепей от перегрузок и коротких замыканий в промышленном оборудовании. Бренд IEK (ИЭК) обеспечивает соответствие изделию нормам ГОСТ, а артикул dpp20-025 позволяет точно идентифицировать модель при закупке.

Назначение и область применения

Плавкая вставка предохранителя ППНИ-33, габарит 0, 25 А используется для защиты электрических цепей переменного тока от сверхтоков - как при длительных перегрузках, так и при аварийных коротких замыканиях. Применяется в системах с рабочим напряжением до 690 В и частотой 50 Гц.

• Вводно-распределительные устройства (ВРУ)
• Распределительные щиты и шкафы (ШР, ШРС, ПР)
• Щиты освещения и управления (ЩО, ШРПНН)
• Трансформаторные подстанции и комплектные устройства низкого напряжения

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который вставка выдерживает без срабатывания
• Номинальное напряжение: 690 В - максимальное напряжение сети, для которой рассчитана вставка
• Тип тока: Переменный (AC) - работает только в сетях переменного тока
• Категория применения: gL/gG - универсальный тип для защиты кабелей и оборудования от перегрузок и КЗ
• Отключающая способность: 150 кА - максимальная величина тока короткого замыкания, которую вставка может безопасно прервать
• Габарит: 0 - соответствует стандартному размеру для втычных вставок, совместимому с держателями серии ППНИ
• Количество полюсов: 1 - защищает одну фазу или один проводник
• Индикатор состояния: передний - визуальное определение сработавшей вставки через окно на корпусе
• Степень защиты: IP00 - не имеет внешней защиты; требует установки в защищённый корпус или держатель
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом, температурой от −40C до +40C, с повышенной влажностью
• Срок службы: 15 лет - гарантируемый срок работы при соблюдении условий эксплуатации
• Нормативные документы: ГОСТ Р 50339.0-92, ГОСТ Р 50339.2-92

Совместимость и монтаж

Плавкая вставка предохранителя ППНИ-33, габарит 0, 25 А устанавливается исключительно в специализированные держатели типа ППНИ, которые имеют контакты для втычного соединения. Монтаж осуществляется на аппарат - то есть вставка не крепится напрямую к шинам, а вставляется в готовый держатель, установленный на DIN-рейке или в щите.

• Не используйте держатели других серий - возможна некорректная посадка и риск нагрева
• Проверьте соответствие габарита 0 и номинального тока 25 А при замене
• Подключение выполняйте при отключенном питании

Безопасность и стандарты

Плавкая вставка предохранителя ППНИ-33, габарит 0, 25 А соответствует российским стандартам ГОСТ Р 50339.0 и ГОСТ Р 50339.2, что гарантирует её надёжность и взаимозаменяемость с другими продуктами, выпущенными по этим нормам. Индикация срабатывания позволяет оперативно выявить отказ, снижая время простоя. Однако из-за степени защиты IP00 вставка не защищена от прикосновений и попадания сторонних предметов - поэтому обязательна установка в закрытом корпусе.

Преимущества

• Высокая отключающая способность (150 кА) - подходит для мест с высокими токами КЗ, например, рядом с трансформаторами
• Чёткий визуальный индикатор - легко определить сработавшую вставку без тестирования
• Долгий срок службы (15 лет) - при правильной эксплуатации не требует замены раньше срока
• Совместимость с широким спектром держателей ППНИ - удобство при ремонте и модернизации

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока (AC)
• Не предназначен для установки вне корпуса - IP00 требует обязательной защиты от доступа и воздействия окружающей среды
• Не рекомендуется использовать в условиях температуры ниже −40C или выше +40C
• Не подходит для защиты чувствительной электроники - предназначена для мощных нагрузок, таких как двигатели и кабели

Примеры использования

• Защита входного кабеля 380 В в распределительном щите цеха
• Фазовая защита одного из трёх проводов в трёхфазной системе питания насоса
• Местная защита группы светильников в ШРПНН
• Входной предохранитель в устройстве автоматического включения резерва (АВР)

Практические советы

• Выбирая вставку, всегда проверяйте номинальный ток нагрузки - он должен быть на 10–20% выше максимального рабочего тока цепи
• При замене используйте только оригинальную вставку ППНИ-33, габарит 0, 25 А - аналоги могут иметь отличную временятоковую характеристику
• После срабатывания обязательно найдите причину перегрузки или КЗ - просто замена вставки не решит проблему
• При сборке щита убедитесь, что держатель плотно фиксирует вставку - плохой контакт вызывает перегрев даже при номинальном токе
• Для обслуживания используйте изолирующие инструменты - даже при отключённом питании внутри держателя может сохраняться заряд
