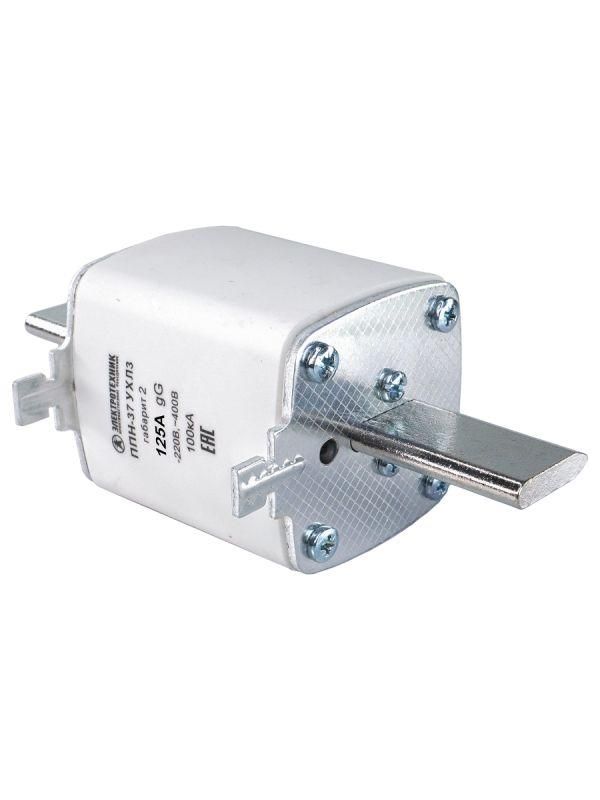

Плавкая вставка ППН-37 УХЛ3, 125А, габарит 2, IP00 (ЭТ) | ET522720 Электротехник

Плавкая вставка ППН-37 УХЛ3 125А габарит 2 IP00 от бренда Электротехник - это низковольтный плавкий предохранитель типа HRC, предназначеный для надёжной защиты оборудования от перегрузок и коротких замыканий в промышленных электросетях. Артикул et522720 соответствует стандартному исполнению для условий умеренного и холодного климата.

Назначение и область применения

Плавкая вставка ППН-37 УХЛ3 125А габарит 2 IP00 используется для защиты электрических цепей в промышленном оборудовании. Она применяется в трёхфазных сетях переменного тока до 440 В, 50 Гц, а также в цепях постоянного тока до 220 В. Подходит для защиты двигателей, распределительных щитов, преобразователей частоты, конвейеров и других устройств, где требуется быстрое отключение при аварийных режимах.

Технические характеристики

• Номинальный ток: 125 А
• Тип вставки: gG - универсальная, общего назначения, с токоограничивающим эффектом
• Максимальное рабочее напряжение: 440 В AC / 220 В DC
• Габарит: 2 - стандартный размер для промышленных предохранителей
• Степень защиты: IP00 - отсутствие защиты от внешних воздействий; требует установки в защищённую среду
• Исполнение: УХЛ3 - рассчитана на работу в условиях умеренного и холодного климата, в закрытых помещениях с контролируемой температурой и влажностью

Совместимость и монтаж

Плавкая вставка ППН-37 УХЛ3 125А габарит 2 IP00 совместима с предохранительными держателями серии ППН, имеющими соответствующую габаритную форму №2. Монтировать необходимо только в выключенном состоянии сети. Для замены используйте изолированные инструменты. Нельзя использовать вставки другого габарита - даже при одинаковом токе - это нарушает механическую и тепловую совместимость с держателем.

Безопасность и стандарты

Плавкая вставка выполнена в соответствии с требованиями международного стандарта IEC 60269-1/2 для предохранителей класса gG. Обеспечивает гарантированное токоограничение - снижает энергию КЗ, что повышает безопасность всей системы. Применение в соответствии с нормами ПУЭ обязательно.

Преимущества

• Высокая скорость отключения при коротком замыкании благодаря токоограничивающей способности типа gG
• Устойчивость к импульсным нагрузкам - не срабатывает при кратковременных пусковых токах двигателей
• Работает в широком диапазоне температур, характерных для промышленных помещений в регионах с УХЛ3-климатом
• Чётко фиксируемый срок службы - после срабатывания вставка меняется полностью, исключается риск некорректной работы

Ограничения применения

• Не допускается использование вне герметичных корпусов - степень защиты IP00 не обеспечивает защиту от пыли, влаги и доступа человека
• Не для систем выше 440 В AC или 220 В DC - превышение напряжения вызовет пробой и опасность возгорания
• Не рекомендовано применение во взрывоопасных зонах без дополнительной защиты корпуса
• Не подлежит восстановлению - одноразовое изделие

Примеры использования

• Защита силового шкафа на заводе с двигателями мощностью до 55 кВт
• Щитовая автоматизации конвейера в пищевой промышленности
• Цепи управления насосных станций с частотным регулированием
• Распределительные пункты в холодильных комплексах

Практические советы

• Перед заменой проверьте соответствие тока нагрузки - номинал 125 А не следует выбирать для цепей с максимальным током менее 80–90 А, чтобы избежать ложных срабатываний
• Обязательно сверьте тип вставки: gG - для общих нагрузок, отличается от gM (для моторов) и aR (для полупроводников)
• Проверяйте состояние держателя перед установкой новой вставки - окисление контактов или деформация увеличивают нагрев и риск отказа
• Храните запасные вставки в сухом месте - повышенная влажность влияет на контактные поверхности
• При использовании в составе группы предохранителей соблюдайте координирование по времени и току - особенно важно в многоступенчатых схемах
