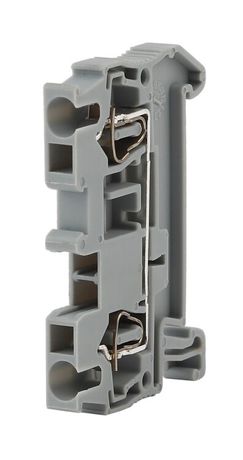

Зажим клеммный безвинтовой (ЗНБ) 2.5кв.мм 31А NO-222-33 сер. (уп.50шт) ЭРА Б0033407

Зажим клеммный безвинтовой (ЗНБ) 2,5 мм2 31А серый от ЭРА - надёжное решение для быстрого и безопасного подключения однопроволочных и многожильных проводов на DIN-рейке. Прост в установке, подходит для распределительных щитов, автоматических выключателей и промышленного оборудования.

Назначение и область применения

Зажим клеммный безвинтовой (ЗНБ) 2,5 мм2 31А серый используется для соединения фазных, нулевых и защитных проводников в электрических цепях до 400 В. Подходит для монтажа в силовых и слаботочных системах: распределительные щиты, системы освещения, УЗО, автоматы, станки, конвейеры, системы управления.

Технические характеристики

• Номинальный ток: 31 А
• Номинальное напряжение: 400 В
• Поперечное сечение провода: 0,2–4 мм2 (поддерживает как одножильные, так и многожильные провода)
• Тип зажима: пружинный, безвинтовой - подключение без инструментов
• Способ монтажа: крепление на DIN-рейку 35 мм
• Размер модуля: 5,2 мм - компактная конструкция для плотной укладки
• Высота: 49,3 мм, ширина: 5,2 мм
• Рабочая температура: от –40 C до +85 C - работает в суровых условиях
• Материал корпуса: полиамид (PA) - устойчив к механическим нагрузкам и химическим воздействиям
• Цвет: серый
• Позиция подключения: сверху - удобно для доступа и проверки
• Интегрированное тестовое гнездо: да - можно проверить наличие напряжения пробником без демонтажа
• Поддержка PEN-проводника: да - позволяет использовать как совмещённый ноль и заземление
• Количество контактов: 1
• Количество перемыкающих зажимов: 1 - возможность создания последовательных цепей
• Изоляция: есть - защищает от случайного прикосновения
• Установка замыкающей пластины: да - обеспечивает надёжную связь между соседними клеммами
• Тип питания для индикации дефекта: AC/DC - совместим с любыми типами цепей

Совместимость и монтаж

Зажим клеммный безвинтовой (ЗНБ) 2,5 мм2 31А серый легко монтируется на стандартную DIN-рейку 35 мм. Для подключения достаточно открыть пружинный механизм кнопкой, вставить провод на глубину 10–12 мм и закрыть механизм - контакт формируется автоматически. Нет необходимости затягивать винты, что снижает риск перетяга или плохого контакта. Клеммы совместимы с другими изделиями ЭРА и аналогичными решениями на рынке, имеющими тот же шаг модуля (5,2 мм).

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электроустановок до 1000 В переменного тока. Материал корпуса - самозатухающий полиамид, обеспечивающий высокую степень защиты от возгорания. Интегрированное тестовое гнездо позволяет проверять целостность цепи без вскрытия, минимизируя риски при работе под напряжением. Поддержка PEN-проводника делает клемму подходящей для систем TN-C-S, где требуется единый нулевой и защитный проводник.

Преимущества

• Быстрая установка - не требует отвертки или другого инструмента
• Стабильный контакт - пружинный механизм предотвращает ослабление соединения со временем
• Компактность - всего 5,2 мм на один модуль, экономит место в щите
• Функциональность - тестовое гнездо и возможность установки перемычек повышают удобство обслуживания
• Универсальность - поддерживает широкий диапазон сечений проводов (0,2–4 мм2)
• Надёжность в экстремальных условиях - рабочий диапазон температур от –40 до +85 C

Ограничения применения

Не предназначена для подключения проводов сечением более 4 мм2 - попытка вставить слишком толстый провод может повредить механизм. Не рекомендуется использовать в средах с постоянным воздействием масел, растворителей или агрессивных паров - материал корпуса не рассчитан на такие условия. Также не следует применять в цепях с частыми импульсными перегрузками выше 31 А - возможен выход из строя пружины. Не является герметичным устройством - не подходит для открытого монтажа вне щита или во влажных помещениях без дополнительной защиты.

Примеры использования

• Подключение входных фазных проводов в квартирном щитке
• Объединение нулевых шин в распределительном щите
• Соединение заземляющих проводников в промышленных панелях
• Монтаж перемычек между автоматическими выключателями
• Подключение датчиков и контроллеров в системах автоматизации

Практические советы

• Перед подключением удалите изоляцию с провода на 10–12 мм - недостаточная длина приведёт к плохому контакту
• Для многожильных проводов используйте наконечники - они предотвращают запутывание жил внутри зажима
• Проверьте правильность подключения через тестовое гнездо перед включением питания
• При использовании нескольких клемм подряд - обязательно установите замыкающую пластину для равномерного распределения тока
• Учитывайте посадочный размер: каждый элемент занимает 5,2 мм - планируйте количество мест в щите заранее
• Зажим клеммный безвинтовой (ЗНБ) 2,5 мм2 31А серый от ЭРА - оптимальный выбор для массового монтажа в жилых и промышленных объектах
