Заглушка для ЗНБ 1.5/2.5кв.мм серая NO-223-35 (уп.100шт) ЭРА Б0033512

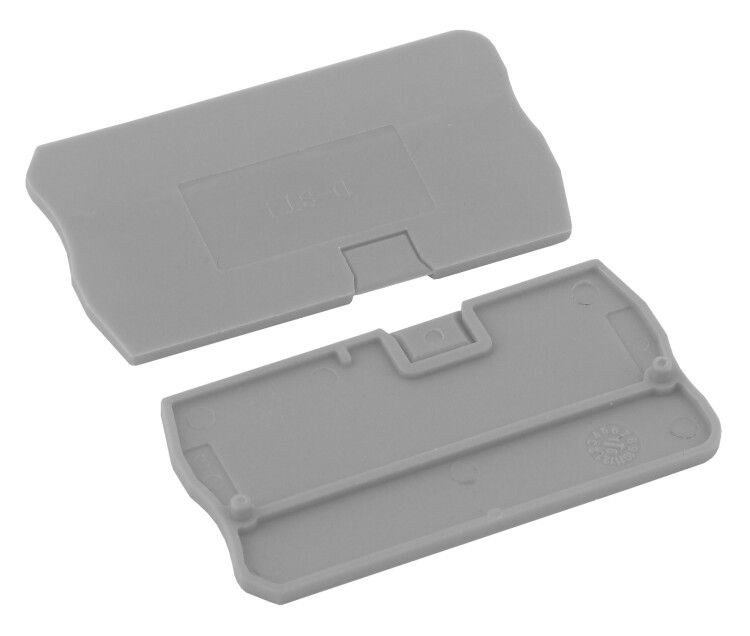

Заглушка для ЗНБ 1,5/2,5 мм2 серая - элемент безопасности для безвинтовых клемм типа ЗНБ, предотвращает случайный контакт с токоведущими частями. Произведена брендом ЭРА, артикул б0033512, совместима с проводами сечением 1,5 и 2,5 мм2.

Назначение и область применения

Заглушка для ЗНБ 1,5/2,5 мм2 серая устанавливается на свободные контакты безвинтовых клеммник типа ЗНБ. Её основная задача - защитить персонал от поражения электрическим током при случайном прикосновении к оголённым зажимам. Применяется в распределительных щитах, пультах управления, оборудовании с компактной коммутацией, где важно соблюдать требования электробезопасности.

Технические характеристики

• Тип изделия: торцевая заглушка
• Поддерживаемое сечение провода: 1,5–2,5 мм2
• Степень защиты: IP20 - защищает от прикосновений пальцами и крупными предметами, но не от воды и пыли
• Рабочий температурный диапазон: от –40 C до +80 C
• Форма: прямоугольная, соответствует габаритам клеммы ЗНБ
• Цвет: серый
• Класс воспламеняемости: не указан конкретный класс, материал соответствует базовым нормам для внутренней установки

Совместимость и монтаж

Заглушка для ЗНБ 1,5/2,5 мм2 серая совместима исключительно с безвинтовыми клеммами серии ЗНБ, имеющими вход для проводов 1,5 и 2,5 мм2. Установка происходит путём плотного вдавливания в открытую клемму до характерного щелчка. Отсоединяется легким нажатием на фиксирующий язычок. Не требует инструментов. Не применяется с другими типами клемм - например, WAGO, Phoenix Contact или винтовыми аналогами.

Безопасность и стандарты

Изделие соответствует требованиям электробезопасности для устройств внутри электрошкафов. Степень защиты IP20 обеспечивает защиту от прямого контакта с токоведущими частями, что соответствует ГОСТ Р МЭК 60947-7-1. Не предназначен для использования во взрывоопасных средах или на открытом воздухе.

Преимущества

• Упрощает выполнение требований ПУЭ по изоляции неиспользуемых клемм
• Не требует инструментов для установки и демонтажа
• Выполнена из прочного термостойкого пластика, выдерживающего широкий температурный диапазон
• Серый цвет позволяет легко отличить её от других элементов в шкафу

Ограничения применения

• Не подходит для внешних установок - IP20 не защищает от влаги и пыли
• Не используется с проводами больше 2,5 мм2 или меньше 1,5 мм2 - возможна плохая фиксация
• Не заменяет механический или электрический разъединитель - служит только для изоляции контактов
• Не рекомендовано применять в условиях постоянных вибраций без дополнительной фиксации клеммника

Примеры использования

• Закрытие свободных клемм в распределительном щите после монтажа оборудования
• Защита запасных каналов в контроллерах и модулях автоматизации
• Изоляция временно не используемых выходов в системах освещения или конвейеров
• Монтаж в промышленных пультах управления, где требуется соответствие нормам электробезопасности

Практические советы

• Перед установкой проверьте, чтобы провод был полностью вставлен в клемму - заглушка не компенсирует плохой контакт
• При использовании в шкафах с высокой заполненностью убедитесь, что заглушка не мешает другим элементам - она имеет прямоугольную форму и занимает место рядом с клеммой
• Для удобства хранения и сборки заказывайте заглушки для ЗНБ 1,5/2,5 мм2 серая партиями - они часто используются в комплексе с самими клеммами
• Артикул б0033512 от ЭРА совпадает с оригинальными запчастями - не используйте несовместимые аналоги, даже если они кажутся одинаковыми внешне
