Заглушка для ЗКБ 1,5/2,5 мм2 серая | SQ0822-0013 TDM

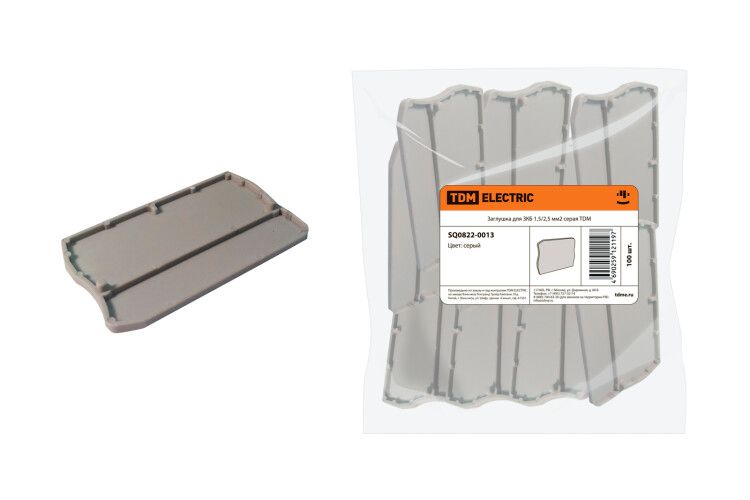

Заглушка для клеммного блока 1,5/2,5 мм2 серая от TDM ELECTRIC (артикул sq0822-0013) предназначена для герметизации свободных контактов в клеммных блоках, предотвращая случайный доступ к токоведущим частям и улучшая безопасность сборки.

Назначение и область применения

Заглушка для клеммного блока 1,5/2,5 мм2 серая используется для закрывания неиспользуемых выводов в клеммниках сечением до 2,5 мм2. Применяется в распределительных шкафах, электрических щитах, технологическом оборудовании и других системах, где важна защита от внешнего воздействия и соблюдение требований безопасности.

Технические характеристики

• Максимальное сечение провода: 1,5–2,5 мм2
• Толщина корпуса: 1 мм
• Материал корпуса: полиамид PA66, серого цвета
• Класс горючести по UL94: V0 - самозатухающий материал
• Тип фиксации: защелкивающаяся, обеспечивает надёжную посадку без инструментов
• Токоведущая часть: латунь с гальваническим покрытием
• Прижимная пружина: сталь с покрытием бихромат никеля

Совместимость и монтаж

Заглушка для клеммного блока 1,5/2,5 мм2 серая совместима с клеммными блоками, имеющими стандартный шаг и форму контактов, соответствующую спецификациям TDM ELECTRIC. Устанавливается вручную - просто вставьте её в свободный контакт до характерного щелчка. Отсоединить можно тем же способом - аккуратно потяните за край. Не требует инструментов, не повреждает клеммы при правильном использовании.

Безопасность и стандарты

• Материал корпуса соответствует классу горючести UL94 V0 - не распространяет пламя, снижает риск возгорания в случае перегрева
• Изготовлена из негорючего полиамида PA66, устойчивого к механическим нагрузкам и химическим воздействиям
• Гальваническое покрытие на латунной пластине препятствует окислению и увеличивает срок службы

Преимущества

• Фиксация защёлкой исключает выпадение даже при вибрациях
• Высокая термостойкость материала позволяет применять в условиях повышенных температур
• Серый цвет обеспечивает единообразие эстетики в сборках
• Не требует дополнительных креплений - экономит время при монтаже

Ограничения применения

• Не предназначен для использования с клеммниками другого сечения (например, 4 мм2 или более)
• Не рассчитана на работу в средах с постоянным погружением в жидкость - не имеет защиты IP
• Не следует использовать в цепях с напряжением выше 1000 В переменного тока - не проверено на такие значения
• Не рекомендовано применение в условиях агрессивных химических паров без дополнительной защиты

Примеры использования

• Закрытие неиспользуемых выходов в DIN-рейке в автоматизированных шкафах управления
• Установка на завершённых участках кабельных трасс в пищевой промышленности
• Финальная герметизация клеммных блоков в станках ЧПУ и конвейерах
• Обеспечение безопасности при обслуживании щитов в жилых и коммерческих зданиях

Практические советы

• Перед установкой убедитесь, что клемма полностью освобождена от провода - заглушка должна плотно сесть без усилия
• Проверяйте соответствие типа клеммника - не все модели имеют одинаковый формат входа
• При необходимости замены - используйте плоскую отвертку для аккуратного поддевания края заглушки
• Храните в сухом месте - хотя материал устойчив к влаге, длительное воздействие воды может повредить металлические элементы
• Рекомендуется использовать в комплекте с другими элементами серии TDM ELECTRIC для унификации сборки
