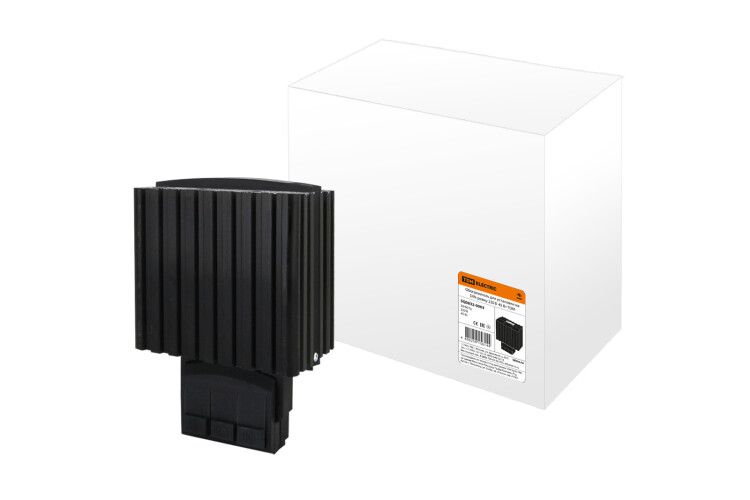

Обогреватель для установки на DIN-рейку 230В 45Вт | SQ0832-0003 TDM

Обогреватель для установки на DIN-рейку 230В 45Вт от TDM ELECTRIC - компактный тепловой элемент для предотвращения конденсации внутри электрических шкафов и распределительных устройств. Артикул sq0832-0003 рассчитан на длительную работу в условиях промышленной автоматизации.

Назначение и область применения

Обогреватель для установки на DIN-рейку 230В 45Вт предназначен для поддержания оптимальной температуры внутри электрических шкафов, щитов и сборок. Предотвращает образование конденсата при перепадах температур, что особенно важно в холодных или влажных помещениях. Подходит для использования в системах управления, АСУ ТП, промышленной автоматике и других закрытых корпусах с установленными электронными компонентами.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальная мощность: 45 Вт (постоянная мощность при 10–20 C)
• Ток нагрузки: до 230 А - указывает на допустимую коммутирующую способность внутреннего контакта, однако сам обогреватель не потребляет этот ток; он работает как резистивный нагреватель малой мощности
• Рабочий диапазон температур: от –45 C до +70 C
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не защищён от воды или пыли
• Степень защиты NEMA 1 - аналог IP20, соответствует базовым требованиям для внутренней установки в США
• Изготовлен из алюминиевого радиатора с термопластическим покрытием класса UL94V0 - материал не поддерживает горение
• Срок службы: более 20 000 часов без изменения электрических параметров

Совместимость и монтаж

Обогреватель для установки на DIN-рейку 230В 45Вт монтируется стандартным образом на DIN-рейку типа TS35/7,5 или TS35/15. Крепится механически без необходимости сверления или дополнительных крепёжных элементов. Электрическое подключение осуществляется через клеммы на корпусе - провода сечением до 2,5 мм2. Убедитесь, что место установки обеспечивает свободную циркуляцию воздуха вокруг радиатора - плотная упаковка снижает эффективность теплоотдачи.

Безопасность и стандарты

Обогреватель соответствует требованиям безопасности для оборудования внутренней установки. Материал корпуса имеет сертификат UL94V0 - самозагасаемый, не распространяет пламя. Напряжение питания соответствует европейским и российским сетям 220–230 В / 50 Гц. Не предназначен для использования во взрывоопасных зонах или открытых площадках.

Преимущества

• Высокая надёжность: срок службы более 20 тысяч часов без деградации характеристик
• Эффективный теплообмен благодаря алюминиевому радиатору
• Пожаробезопасный материал корпуса - не поддерживает горение
• Лёгкий монтаж на DIN-рейку - экономия времени при сборке шкафа
• Стабильная мощность при широком диапазоне температур окружающей среды

Ограничения применения

• Не предназначена для внешних установок - степень защиты IP20 исключает контакт с водой и пылью
• Не рекомендован для помещений с высокой запылённостью или агрессивной средой
• Не используется для нагрева жидкостей, газов или поверхностей вне шкафа
• Не совместим с системами управления по сигналу 0–10 В или PWM - работает постоянно при наличии напряжения

Примеры использования

• Щиты управления насосами и компрессорами в сыром цеху
• Электронные шкафы на производстве с зимними температурами ниже 0 C
• Автоматические системы контроля технологических процессов
• Распределительные устройства в логистических комплексах и складах

Практические советы

• Выбирайте расположение обогревателя так, чтобы тепло равномерно распределялось - лучше всего рядом с чувствительными платами или реле
• Учитывайте посадочный диаметр DIN-рейки - артикул sq0832-0003 совместим со стандартными рейками 35 мм
• Не устанавливайте рядом с терморегуляторами или датчиками температуры - собственный нагрев может исказить показания
• Проверьте соответствие напряжения сети: Obogrevatel dlya ustanovki na DIN-reyku 230V 45Vt требует точного значения 220–230 В - отклонения выше +-10 % снижают долговечность
• При использовании нескольких обогревателей в одном шкафу суммируйте их мощность - не превышайте допустимую нагрузку на питание шкафа
