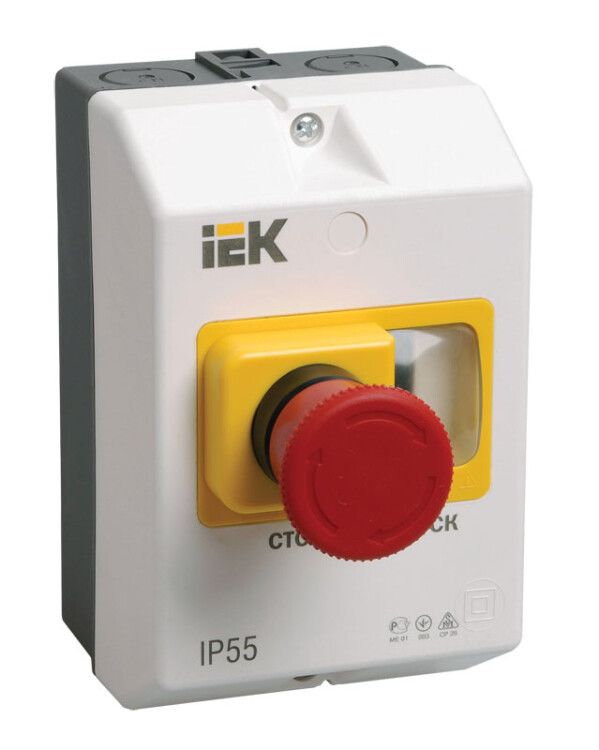

Оболочка защитная с кнопкой "Стоп" IP54 | DMS11D-PC55 IEK

Оболочка защитная с кнопкой Стоп IP54 от IEK (ИЭК), артикул dms11d-pc55 - это компактное устройство для аварийной остановки оборудования, обеспечивающее степень защиты IP54 и соответствующее требованиям IEC 60947-4-1. Подходит для установки на монтажную плату в системах управления, включая дополнительное оборудование к ПРК-32.

Назначение и область применения

Оболочка защитная с кнопкой Стоп IP54 предназначена для быстрой и надёжной остановки оборудования в экстренных ситуациях. Кнопка красного цвета с фиксацией позволяет зафиксировать положение «Стоп» до ручной разблокировки, предотвращая случайное включение. Устройство применяется в промышленных системах управления, где требуется защита от пыли и брызг воды - например, на станках, конвейерах, автоматизированных линиях и в других местах, где установлены устройства типа ПРК-32.

Технические характеристики

• Степень защиты: IP54 - защита от пыли (не полностью герметична, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон;
• Тип кнопки: высокий - удобен для нажатия даже в перчатках; выступает над поверхностью для лучшей доступности;
• Механизм кнопки: с фиксацией - после нажатия остаётся в нажатом состоянии, требует ручного поворота для сброса;
• Метод разблокировки: поворотный - для возврата в рабочее состояние необходимо повернуть кнопку против часовой стрелки;
• Диаметр отверстия: 22 мм - совместим с типовыми монтажными отверстиями для кнопочных постов;
• Цвет кнопки: красный - стандартизирован для обозначения аварийной остановки;
• Цвет переднего кольца: жёлтый - контрастный фон для улучшения видимости;
• Конструкция линзы: прямоугольная - увеличивает зону видимости и устойчивость к механическим воздействиям;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, допустима повышенная влажность;
• Количество позиций переключения: 2 - «нажато/фиксируется» и «отпущено/разблокировано»;
• Способ монтажа: монтажная плата - крепится через отверстие в панели с помощью фланца;
• Наличие переднего кольца: да - обеспечивает плотное прилегание к поверхности и усиливает защиту;
• Нормативный документ: IEC 60947-4-1 - соответствие международным требованиям к аппаратам управления.

Совместимость и монтаж

Оболочка защитная с кнопкой Стоп IP54 монтируется в панель через отверстие диаметром 22 мм. Для установки используется монтажная плата - устройство фиксируется сзади гайкой или зажимом. Переднее кольцо обеспечивает герметичность и эстетичный внешний вид. Совместима с проводами сечением до 2,5 мм2. Прямой аналог для замены - другие модели с таким же диаметром и типом фиксации. Оболочка dms11d-pc55 от IEK (ИЭК) не требует специальных инструментов для монтажа, но рекомендуется проверить глубину корпуса перед установкой в толстую панель.

Безопасность и стандарты

Оболочка защитная с кнопкой Стоп IP54 соответствует нормам IEC 60947-4-1, которые регламентируют безопасность и надёжность коммутирующих устройств. Цветовая маркировка (красная кнопка, жёлтое кольцо) соответствует требованиям GOST R 50030.5.5 и ISO 13850 для аварийных остановок. Климатическое исполнение УХЛ4 гарантирует работу в условиях повышенной влажности и широкого температурного диапазона, что важно для промышленных объектов вне закрытых помещений.

Преимущества

• Фиксация кнопки исключает случайное включение оборудования после аварийной остановки;
• Поворотный способ разблокировки снижает риск невольного сброса;
• IP54 обеспечивает долговечность в запылённых и влажных средах;
• Прямоугольная линза и яркая окантовка повышают заметность в условиях плохого освещения;
• Компактный размер и стандартный диаметр 22 мм позволяют легко заменить аналоги;
• Производитель IEK (ИЭК) - известный российский бренд с гарантированной совместимостью с другими элементами системы ПРК-32.

Ограничения применения

• Не предназначен для постоянного контакта с потоком воды - IP54 не обеспечивает защиту от струй или погружения;
• Не подходит для взрывоопасных зон (без сертификата ATEX);
• Не рассчитана на частые циклы включения/выключения - предназначена для аварийного использования, а не для штатного управления;
• Требует ручной разблокировки - нельзя использовать в системах с автоматическим сбросом;
• Не совместима с монтажом в стену без подготовки отверстия 22 мм и наличия монтажной платы.

Примеры использования

• Аварийная кнопка на конвейере в пищевой промышленности - защищена от брызг воды и мыльных растворов;
• Остановка станка с ЧПУ в цеху с высоким уровнем пыли - защита IP54 предотвращает засорение внутренних контактов;
• Дополнительный пункт управления в распределительном щите ПРК-32 - интегрируется в существующую схему без доработки;
• Контрольная точка на линии сборки - красная кнопка с жёлтым кольцом сразу бросается в глаза оператору.

Практические советы

• Перед установкой проверьте толщину панели - она должна позволять плотно зафиксировать оболочку dms11d-pc55 без люфта;
• При использовании в холодных помещениях убедитесь, что температура не опускается ниже −40C - иначе возможна потеря эластичности материалов;
• Не используйте силовые инструменты при затяжке крепления - можно повредить пластиковую оболочку;
• Проверяйте целостность переднего кольца и линзы при каждом обслуживании - трещины снижают уровень защиты IP54;
• Заменяйте только на аналогичную модель - отличия в глубине или форме крепления могут нарушить герметичность.
