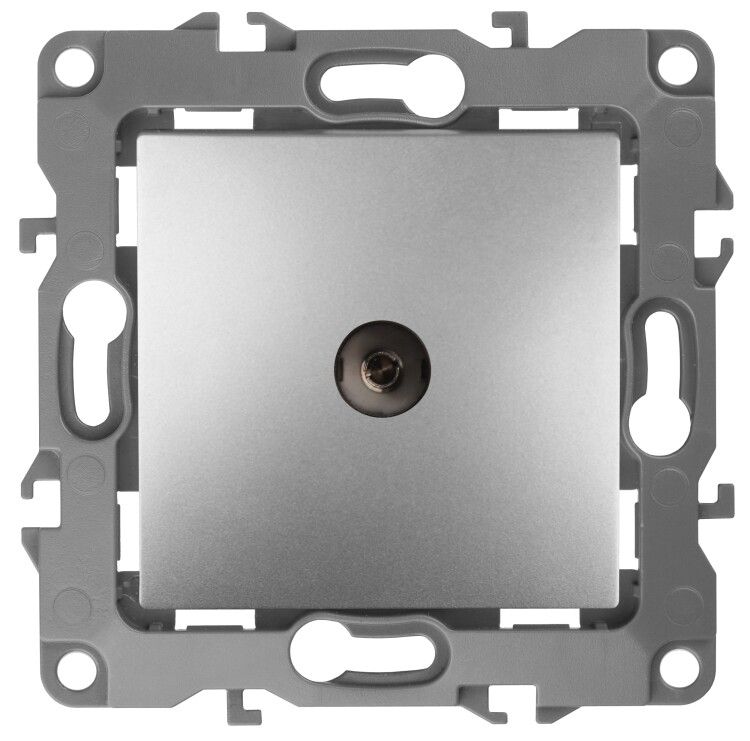

Розетка телевизионная одиночная TV 1мод. Эра12 12-3101-03 IP20 алюм. Эра Б0014707

Розетка телевизионная одиночная TV 12-3101-03 алюминий IP20 - это устройство для подключения антенного или спутникового кабеля в жилых и офисных помещениях. Произведённая компанией ЭРА, модель TV 12-3101-03 алюминий IP20 предназначена для внутренней скрытой установки и обеспечивает надёжный контакт с коаксиальным разъёмом типа F.

Назначение и область применения

Розетка TV 12-3101-03 алюминий IP20 используется исключительно для подключения телевизионных сигналов - от наружной антенны, спутникового ресивера или кабельного провайдера. Подходит для установки в квартирах, частных домах, гостиницах, офисах. Не предназначена для передачи электропитания - только для RF-сигнала (радиочастотного).

Технические характеристики

• Количество выходов: 1 (одиночная)
• Тип разъёма: TV (коаксиальный F-разъём)
• Частотный диапазон: до 2400 МГц - поддерживает аналоговое ТВ, DVB-T/T2, спутниковые и кабельные сигналы HD/UHD
• Потери при передаче: ≤2 дБ - минимальное ослабление сигнала, сохраняет качество изображения
• Степень защиты: IP20 - защищена от контакта с пальцами и крупными предметами, но не от пыли и влаги
• Материал корпуса: термопласт - прочный, не горючий, устойчив к перегреву
• Цвет и отделка: матовый алюминий - сочетание с декором рамочных систем, не бликует
• Способ монтажа: внутренний / скрытый - устанавливается в монтажную коробку глубиной ≥40 мм
• Тип крепления: в распор + винты - фиксируется в коробке без дополнительных элементов
• Комплектация: механизм с накладкой - готов к установке, не требует сборки
• Количество постов: 1 - занимает один стандартный модуль в распределительной коробке
• Серия: ЭРА 12 - совместима с другими изделиями серии по дизайну и габаритам

Совместимость и монтаж

Розетка TV 12-3101-03 алюминий IP20 устанавливается в стандартную металлическую или пластиковую монтажную коробку с диаметром отверстия 68–70 мм. Кабель RG-6 или RG-59 подключается к центральному контакту и оплетке через винтовые зажимы внутри механизма. Накладка плотно прилегает к стене, не требует герметизации. Для монтажа нужны обычные отвёртки - специальных инструментов не требуется. Совместима с любыми кабелями и переходниками с F-разъёмом.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50571.15-97 для слаботочных сетей. IP20 гарантирует защиту от случайного прикосновения к токоведущим частям, однако не защищает от попадания воды или пыли - не применяйте в ванных комнатах, на улице или в сырых помещениях. Отсутствие заземления - нормально, так как это не силовая розетка, а только антенная.

Преимущества

• Высокая пропускная способность - потери всего 2 дБ обеспечивают чёткий сигнал даже на длинных линиях
• Матовый алюминиевый цвет - гармонирует с интерьерами в минимализме, лофте, классическом стиле
• Фирменная серия ЭРА 12 - легко заменить или дополнить другими розетками этой же серии
• Простой монтаж - не нужна сварка, клей или дополнительные кронштейны
• Надёжный контакт - винтовые зажимы предотвращают ослабление связи со временем

Ограничения применения

• Не использовать во влажных помещениях - IP20 не защищает от брызг и пара
• Не применять для питания устройств - только для RF-сигнала, не для 220 В
• Не устанавливать рядом с источниками мощных помех (например, трансформаторами, микроволновками) - возможны интерференции
• Не подключать кабели с нестандартным импедансом (не 75 Ом) - вызывает отражение сигнала и потерю качества

Примеры использования

• Подключение телевизора к наружной UHF/VHF-антенне в комнате
• Разводка спутникового сигнала от LNB к нескольким приемникам в доме
• Установка в новостройках вместо старых медных розеток - более долговечная и качественная
• Обновление системы ТВ в гостинице - единый стиль с другими розетками серии ЭРА 12

Практические советы

• Перед монтажом проверьте целостность кабеля - повреждённая оплётка снижает качество сигнала
• Завинчивайте центральный проводник плотно, но без усилия - перетянуть можно разрушить контакт
• Если сигнал слабый, проверьте согласование импеданса: кабель и розетка должны быть 75 Ом
• При использовании в многоквартирном доме - убедитесь, что входящий кабель не перегружен делителями
• Выбирайте эту розетку, когда важна эстетика - она выглядит как часть рамочной системы, а не как «приблуда»
