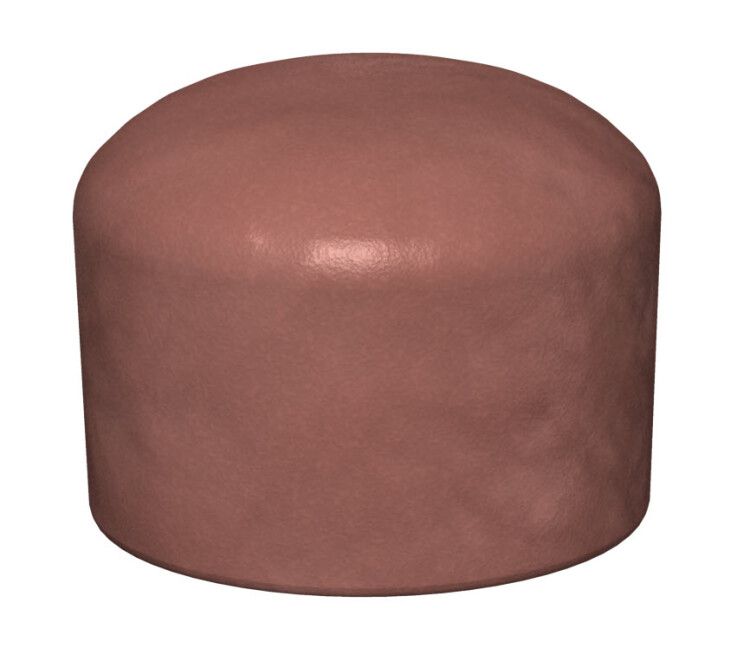

Огнестойкая заглушка O107мм (FBA-SN107) | 7202561 OBO Bettermann

Огнестойкая заглушка диаметр 107 мм (FBA-SN107) от OBO BETTERMANN предназначена для герметизации кабельных проходок в огнестойких перегородках. Она обеспечивает сохранение огнестойкости конструкции за счёт вспенивания при высоких температурах, а её конструкция учитывает требования к монтажу в системах с кабелями различного диаметра.

Назначение и область применения

Огнестойкая заглушка диаметр 107 мм (FBA-SN107) используется для заполнения отверстий в огнестойких конструкциях, где проходят кабели, трубы или другие коммуникации. Её основная задача - восстановить огнестойкость перегородки после проникновения через неё проводников. Когда температура повышается до уровня, вызывающего возгорание, материал заглушки вспенивается, плотно закупоривая проём и препятствуя распространению огня и дыма.

Подходит для установки в бетонные, кирпичные и металлические перегородки с требуемой огнестойкостью EI 30–EI 120. Применяется в объектах жилой, общественной и промышленной недвижимости: офисах, больницах, серверных, энергообъектах, транспортных узлах.

Технические характеристики

• Наружный диаметр: 117 мм
• Внутренний диаметр: 107 мм - позволяет свободно размещать пучки кабелей, труб или других элементов
• Высота: 70 мм
• Материал: пенополимер - специальный состав, который расширяется при нагреве
• Форма: круглая - совместима со стандартными цилиндрическими проходками
• Цвет: коричневый - отличает продукт от обычных заглушек, упрощает визуальную идентификацию
• Аксессуары: да - комплектуется фиксирующими элементами для устойчивой установки
• Модель: FBA-SN107 - часть серийного ряда огнестойких решений OBO BETTERMANN

Совместимость и монтаж

Огнестойкая заглушка диаметр 107 мм (FBA-SN107) устанавливается в подготовленное отверстие в стене или полу. Для правильной работы необходимо:

• Убедиться, что внутренний диаметр отверстия соответствует 107 мм - допускается небольшое увеличение, но не более чем на 5 мм
• Не использовать с кабелями, имеющими внешний диаметр больше 90 мм - иначе снижается эффективность вспенивания
• Использовать только с аксессуарами из комплекта - они обеспечивают фиксацию и равномерное распределение нагрузки
• Перед монтажом проверить целостность поверхности вокруг отверстия - трещины и неровности нарушают герметичность

Безопасность и стандарты

Огнестойкая заглушка диаметр 107 мм (FBA-SN107) соответствует европейским нормам EN 1366-3 и EN 13501-2. Сертифицирована для использования в системах с классом огнестойкости до EI 120. Материал не содержит галогенов, не выделяет токсичных веществ при горении.

Преимущества

• Автоматическое вспенивание при нагреве - не требует активации или обслуживания
• Стабильная работа при длительном воздействии температур до +80 C
• Легко монтируется без специнструмента - достаточно вставить и зафиксировать
• Работает в сочетании с другими элементами системы FBA от OBO BETTERMANN
• Защищает от проникновения дыма даже при частичном повреждении кабельного пучка

Ограничения применения

• Не применяется в условиях постоянного контакта с водой - влага снижает способность материала вспениваться
• Не рекомендовано использование в местах с механическими нагрузками выше 100 Н/см² - возможна деформация
• Не предназначен для установки в зонах с химически агрессивной средой (например, кислоты, щелочи)
• Не заменяет огнестойкий бетон или штукатурку - работает только как вставная деталь в уже готовую конструкцию

Примеры использования

• Проход кабелей питания через огнестойкую перегородку между этажами в многоэтажном здании
• Герметизация канала для сетевых кабелей в серверной комнате
• Заполнение отверстия для трубопровода в противопожарной двери
• Монтаж в кабельных лотках, проходящих через огнестойкие стены в промышленных цехах

Практические советы

• Перед установкой всегда проверяйте наличие влаги в отверстии - просушите поверхность, если требуется
• Не затягивайте фиксирующие элементы слишком сильно - это может сдавить заглушку и нарушить работу при пожаре
• При использовании нескольких заглушек рядом соблюдайте минимальный интервал 50 мм между ними - иначе возможно взаимное влияние при вспенивании
• Храните FBA-SN107 в сухом помещении при температуре от +5 до +30 C - перепады влажности и температуры снижают срок службы
• Проверьте соответствие модели FBA-SN107 заявленному диаметру прохода перед заказом - неверный выбор приведёт к потере огнестойкости
