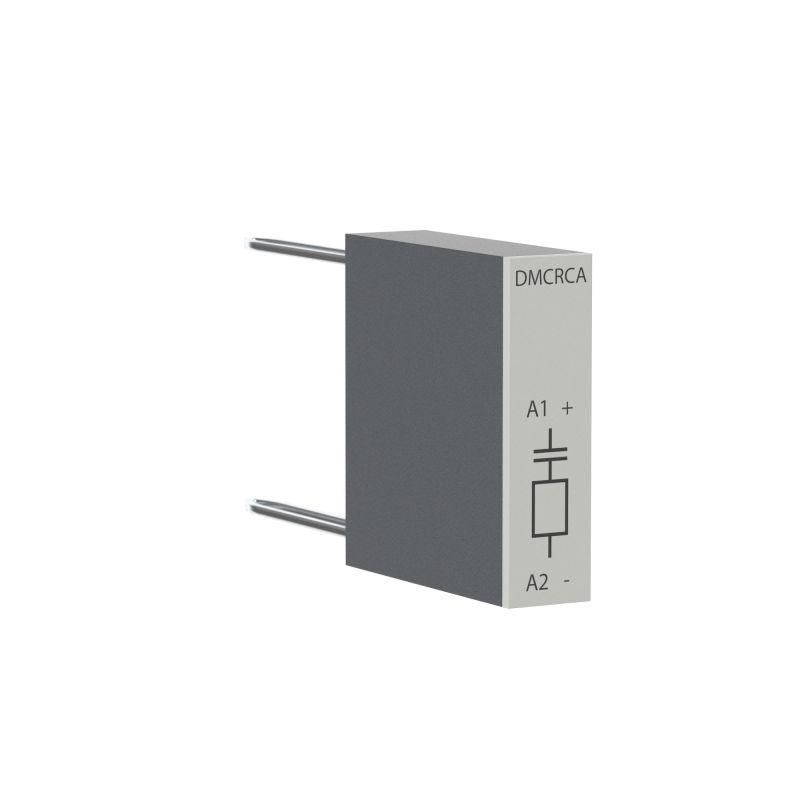

Ограничитель перенапряжений для миниконтакторов DMC и реле DCR RC-типа 130-250V | DMCRCA250B DKC ДКС

Ограничитель перенапряжений для миниконтакторов DMC и реле DCR RC-типа 130-250V (DKC, YON) защищает катушку управления от импульсных перенапряжений, возникающих при коммутации индуктивных нагрузок. Устройство совместимо с мини-контакторами и реле серии DMC/DCR, обеспечивает надёжную работу в условиях колебаний сети и легко монтируется без инструментов.

Назначение и область применения

Ограничитель перенапряжений для миниконтакторов DMC и реле DCR RC-типа 130-250V (DKC, YON) предназначен для гашения высокочастотных импульсов напряжения, которые возникают при отключении катушек контакторов и реле. Эти импульсы могут повредить электронику, вызвать помехи в системах управления или снизить срок службы контактов. Применяется в цепях управления переменного тока на напряжение до 250 В - например, в панелях автоматизации, станках, конвейерах, системах вентиляции и насосных установках.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение: 250 В
• Тип элемента: резистивно-емкостной (RC-цепочка)
• Рабочий диапазон напряжения: 130–250 В
• Монтаж: непосредственно на выводы катушки миниконтактора DMC или реле DCR

Совместимость и монтаж

Ограничитель перенапряжений для миниконтакторов DMC и реле DCR RC-типа 130-250V (DKC, YON) устанавливается прямо на контактные выводы катушки без сверления, пайки или дополнительных креплений. Совместим со всеми моделями мини-контакторов DMC и реле DCR из серии 7 А – 16 А. Может использоваться одновременно с другими аксессуарами - например, с механическими указателями положения или дополнительными контактами. Подключение выполняется параллельно катушке управления - полярность не имеет значения.

Преимущества

• Устраняет электромагнитные помехи, снижающие надёжность сигналов в системах управления
• Защищает чувствительную электронику от пробоя из-за выбросов напряжения
• Не требует инструментов для установки - монтаж занимает несколько секунд
• Имеет компактные размеры и не увеличивает габариты устройства
• Работает в широком диапазоне напряжений - от 130 В до 250 В

Ограничения применения

• Не предназначена для постоянного тока - применение в DC-цепях недопустимо
• Не заменяет внешние фильтры или TVS-диоды в системах с экстремальными импульсами
• Не рассчитана на напряжения выше 250 В - превышение может привести к выходу из строя
• Не используется в цепях с частотой ниже 45 Гц или выше 65 Гц без предварительной проверки

Примеры использования

• На входе катушки миниконтактора DMC в панели управления конвейером
• Подключён к реле DCR в системе тепловой защиты насоса
• Установлен в распределительном щите на заводе для снижения уровня ЭМИ
• Используется в автоматических линиях с частыми включениями/выключениями

Практические советы

• Перед установкой убедитесь, что питание отключено - даже малые остаточные напряжения опасны
• Проверьте соответствие типа катушки: устройство работает только с DMC и DCR RC-типа
• Если вы используете несколько таких ограничителей в одной системе - убедитесь, что они не создают паразитных контуров
• При замене старых моделей - новый ограничитель перенапряжений для миниконтакторов DMC и реле DCR RC-типа 130-250V (DKC, YON) можно установить вместо аналогичных изделий других производителей, если параметры совпадают
• Артикул dmcrca250b - единственный номер для заказа этого конкретного варианта; другие цвета или версии не выпускаются
