Ограничитель перенапряжений нелинейный OptiVar OPN-P-35/40,5/10/550(2)-III-УХЛ1 | 358221 КЭАЗ

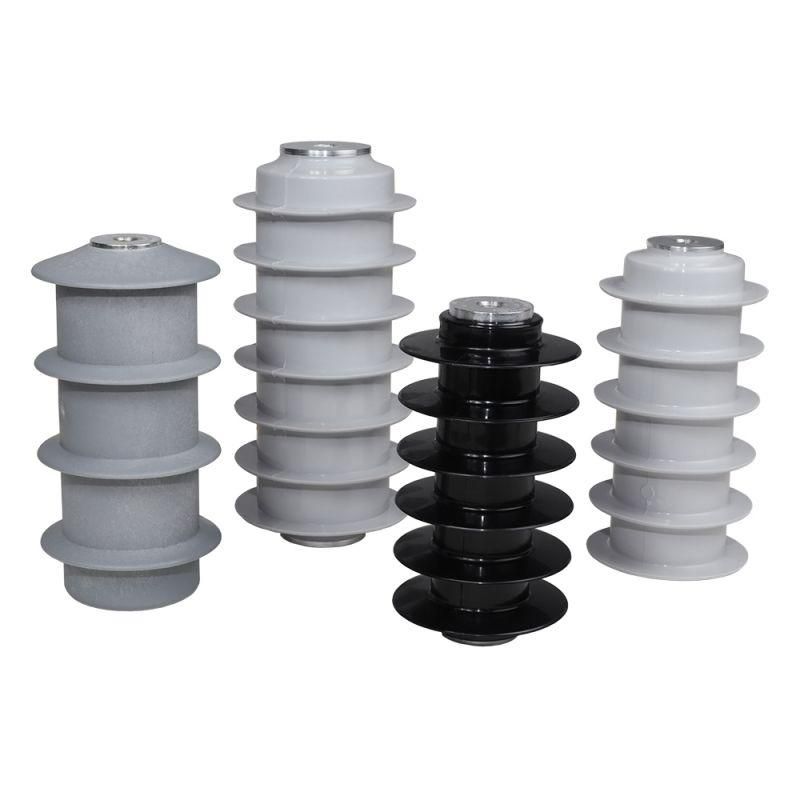

Ограничитель перенапряжений нелинейный OPN-P-35/40,5/10/550(2)-III-УХЛ1 от КЭАЗ предназначен для защиты высоковольтного оборудования от импульсных перенапряжений, вызванных грозами или коммутациями. Устройство работает в условиях сурового климата и монтируется на открытых подстанциях. Артикул 358221 соответствует исполнению УХЛ1 для эксплуатации при температурах от -60 C до +45 C.

Назначение и область применения

Ограничитель перенапряжений нелинейный OPN-P-35/40,5/10/550(2)-III-УХЛ1 защищает оборудование в сетях 35 кВ от скачков напряжения: грозовых импульсов и коммутационных перенапряжений. Применяется исключительно вне помещений - на воздушных линиях, подстанциях, распределительных устройствах. Подходит для установки на опорах, в ячейках КРУ, рядом с трансформаторами и выключателями.

Технические характеристики

• Номинальное напряжение сети: 35 кВ
• Номинальное напряжение переменного тока: 50,6 кВ
• Непрерывное рабочее напряжение: 40,5 кВ - максимальное допустимое напряжение, которое устройство может выдерживать постоянно без срабатывания
• Канал утечки тока и путь утечки: 25 мм - обеспечивает надёжную изоляцию даже при загрязнении поверхности (пыль, соль, влага)
• Рабочий диапазон температур: -60 C … +45 C - позволяет использовать в регионах с экстремальными зимами
• Номинальное постоянное напряжение: 0 кВ - не предназначено для работы в цепях постоянного тока
• Конструкция: одна колонка варисторов в герметичном полимерном корпусе
• Основное рабочее положение: вертикальное
• Отображение состояния: отсутствует - нет индикатора сработавшего элемента

Совместимость и монтаж

OPN-P-35/40,5/10/550(2)-III-УХЛ1 устанавливается на фланцевые крепления, совместимые с типовыми опорами и КРУ 35 кВ. Для правильной установки необходимо соблюдать:

• Строгую вертикальную ориентацию - горизонтальное расположение снижает эффективность отвода влаги и повышает риск пробоя
• Чистоту контактных поверхностей - грязь и налёты увеличивают риск поверхностного пробоя
• Заземление через надёжный проводник сечением не менее 25 мм2 - недостаточное заземление делает защиту неэффективной

Не требует обслуживания, но после аварии или многократных срабатываний рекомендуется проверить целостность корпуса и заменить при наличии трещин или следов перегрева.

Безопасность и стандарты

Ограничитель перенапряжений нелинейный OPN-P-35/40,5/10/550(2)-III-УХЛ1 соответствует требованиям ГОСТ Р 52725-2006 и МЭК 60099-4. Полимерный корпус обеспечивает устойчивость к УФ-излучению, химическим воздействиям и механическим нагрузкам. Исполнение УХЛ1 гарантирует работу в условиях повышенной влажности, запылённости и низких температур.

Преимущества

• Варисторы российского производства - обеспечивают стабильность параметров и совместимость с отечественными системами защиты
• 100%-ный контроль качества на всех этапах сборки - минимизирует брак и повышает долговечность
• Широкий температурный диапазон - надёжна в условиях Сибири, Дальнего Востока и других регионов с холодным климатом
• Герметичный полимерный корпус - предотвращает попадание влаги и пыли внутрь, продлевает срок службы
• Оптимальная защита от перенапряжений - срабатывает быстрее, чем разрядники, и не создаёт дугового замыкания

Ограничения применения

• Не применяется в цепях постоянного тока - номинальное напряжение DC = 0 кВ
• Не имеет индикации срабатывания - невозможно визуально определить, что устройство вышло из строя; требуется периодическая диагностика
• Требует вертикальной установки - горизонтальная или перевёрнутая установка нарушает водоотведение и может привести к пробою
• Не рассчитан на частые повторные импульсы свыше заявленной энергии - при длительных перенапряжениях возможен выход из строя

Примеры использования

• Защита трансформаторов 35/10 кВ на подстанциях
• Установка на входе КРУ-35 в комплектных пунктах питания
• Монтаж на опорах ВЛ-35 кВ перед ответвлением к потребителям
• Дополнительная защита в районах с высокой грозовой активностью

Практические советы

• Перед монтажом проверьте наличие сертификата соответствия и пломбы на корпусе - отсутствие пломбы указывает на возможную вскрытие или ремонт
• При установке используйте только рекомендованные болтовые соединения - самодельные крепления нарушают электрический контакт
• Проверяйте состояние корпуса ежегодно: трещины, потёки, белый налёт - сигнал к замене
• Не устанавливайте рядом с источниками тепла - перегрев снижает ресурс варисторов
• Для систем с высокой частотой перенапряжений (например, на предприятиях с частыми пусками двигателей) рекомендуется параллельное использование с другими видами защиты
