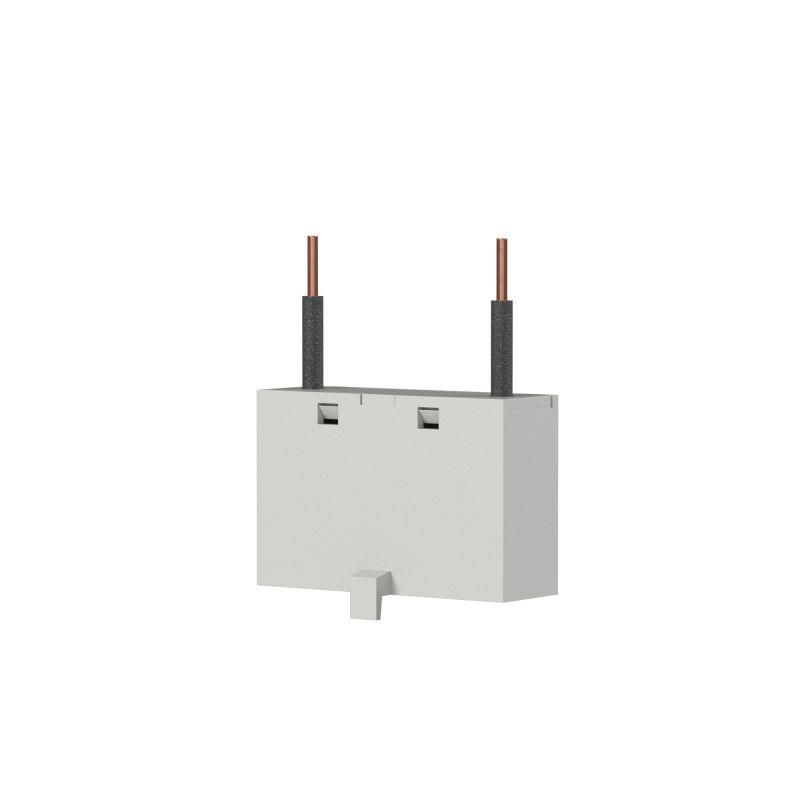

Ограничитель перенапряжений с диодом для контакторов DSC009-105 12- 600VDC | DSC105SSDD600 DKC ДКС

Ограничитель перенапряжений с диодом для контакторов DSC009-105 12-600VDC защищает управляющие цепи контакторов от импульсов высокого напряжения, возникающих при коммутации катушек постоянного тока. Этот элемент особенно важен в системах автоматизации, где надёжность работы электромагнитных устройств критична.

Назначение и область применения

Ограничитель перенапряжений с диодом для контакторов DSC009-105 12-600VDC используется для гашения обратной ЭДС, которая возникает при выключении катушки контактора или реле на постоянном токе. Без этого устройства высокий импульс напряжения может пробить микросхемы контроллеров, выходы PLC, измерительные приборы или другие чувствительные элементы управления. Применяется исключительно в цепях постоянного тока - например, в системах управления станками, конвейерами, лифтами, насосными установками и другим оборудованием с DC-катушками.

Технические характеристики

• Тип изделия: Ограничитель перенапряжений с диодом
• Род тока: Постоянный (DC)
• Номинальное рабочее напряжение: до 600 В
• Минимальное напряжение активации: 12 В
• Функциональное назначение: Диодный демпфер (обратная связь через диод)

Совместимость и монтаж

Устройство предназначено для параллельного подключения к катушкам контакторов серии 9–105 А от DKC. Устанавливается непосредственно на выводы катушки или вблизи неё - расстояние между контактами не должно превышать 5 см для минимизации паразитной индуктивности. Подключение выполняется в соответствии с полярностью: анод диода соединяется с минусовой клеммой катушки, катод - с плюсовой. Никаких внешних источников питания не требуется - работает автономно за счёт энергии собственной индуктивности катушки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования низкого напряжения. Произведён в рамках серийного производства DKC, что гарантирует соответствие внутренним нормам качества компании. Сертификация по IEC/EN 60947-1 и EN 60947-4-1 обеспечена для применяемых материалов и исполнения.

Преимущества

• Эффективно снижает уровень переходных перенапряжений до безопасных значений
• Не требует обслуживания и имеет долгий срок службы
• Защита от отказов в управлении благодаря предотвращению пробоя полупроводниковых компонентов
• Минимальные габариты позволяют легко интегрировать в плотную сборку

Ограничения применения

• Подходит **только** для цепей постоянного тока - нельзя использовать в переменном токе (AC)
• Не рассчитан на работу при напряжении выше 600 В - превышение вызывает пробой диода
• Не заменяет фильтры или MOV-защиты для сетевых помех - применяется исключительно против ЭДС самоиндукции
• Не рекомендован для частотных преобразователей или импульсных нагрузок - возможны некорректные режимы работы

Примеры использования

• Защита входов PLC при управлении контакторами с катушкой 24 В DC
• Стандартная комплектация новых моделей контакторов DKC серии 9A–105A
• Обновление старых систем, где ранее использовались RC-цепочки вместо диодов
• Автоматические системы с множеством последовательно включенных реле

Практические советы

• Перед установкой проверьте напряжение катушки контактора - оно должно находиться в диапазоне 12–600 В DC
• При замене старого ограничителя убедитесь, что новый имеет ту же полярность - неверное подключение сделает его бесполезным
• Если после установки наблюдаются задержки в отпускании контактов - возможно, выбран слишком медленный диод; используйте быстродействующие типы (например, UF4007)
• DSC009-105 12-600VDC совместим с большинством контакторов DKC и YON - проверьте наличие места для монтажа рядом с катушкой
