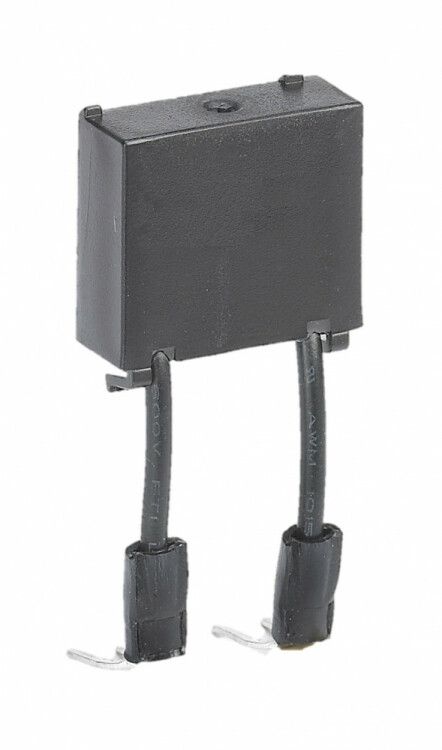

Ограничитель перенапряжения контакторов КМ-102 (40-65А) 110-240В_AC ОП-02 | 22206DEK |DEKraft APC

Ограничитель перенапряжения контакторов КМ-102 (40-65А) 110-240В AC ОП-02 от DEKraft предназначен для защиты катушки управления контактора от импульсных перенапряжений, возникающих при коммутации индуктивной нагрузки. Устройство устанавливается прямо на клеммы катушки и работает в сетях переменного тока 110–240 В. Артикул 22206dek относится к серии ОП-02, которая обеспечивает надёжную работу в условиях частых включений/выключений.

Назначение и область применения

Ограничитель перенапряжения контакторов КМ-102 (40-65А) 110-240В AC ОП-02 защищает обмотку управления контактора от высоковольтных импульсов, которые возникают при отключении катушек с индуктивной нагрузкой - например, реле, соленоидов или других электромагнитов. Без этого устройства такие импульсы могут повредить изоляцию катушки, вызвать пробой полупроводниковых элементов в цепи управления или привести к раннему выходу контактора из строя.

Подходит для установки в системах автоматизации: промышленные станки, конвейеры, системы вентиляции, насосные станции, где используются контакторы КМ-102 с номинальным током 40–65 А.

Технические характеристики

• Тип изделия: Ограничитель перенапряжений
• Род тока: Переменный (AC)
• Номинальное напряжение питания: до 240 В
• Рабочий диапазон: 110–240 В AC
• Назначение: Резистивно-емкостное звено (RC-цепочка)
• Гарантийный срок: 36 месяцев
• Производитель: DEKraft (SE)
• Артикул: 22206dek

Резистивно-емкостное звено означает, что внутри устройства используется последовательная связь резистора и конденсатора - они гасят энергию разряда при отключении катушки, снижая амплитуду переходного процесса. Это более эффективно, чем простые варисторы, особенно при частых срабатываниях.

Совместимость и монтаж

Ограничитель перенапряжения контакторов КМ-102 (40-65А) 110-240В AC ОП-02 совместим со всеми контактными аппаратами КМ-102, имеющими катушку управления на 110–240 В AC. Монтаж выполняется напрямую на клеммы катушки: два провода устройства подключаются параллельно обмотке управления - без полярности, так как работает с переменным током.

Не требует внешнего питания. Подключение осуществляется при отключенном питании. Размеры компактны - устройство легко помещается в распределительную коробку рядом с контактором.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования, применяемого в промышленных системах управления. Гарантийный срок 36 месяцев подтверждает соответствие нормам долговечности. Прямого указания на сертификацию по IEC/EN 60947-1 или EN 61643-11 в данных нет - рекомендуется проверять документацию завода-изготовителя при использовании в регулируемых объектах.

Преимущества

• Эффективно гасит импульсы перенапряжения благодаря RC-цепи - продлевает жизнь катушкам контакторов
• Не требует внешнего питания и сложной настройки
• Простая замена: вместо выгоревшей катушки можно сразу установить ОП-02
• Высокая надёжность: резистивно-емкостная схема менее чувствительна к температурным колебаниям, чем варисторы
• Совместим с широким диапазоном напряжений (110–240 В AC)

Ограничения применения

• Не предназначены для постоянного тока (DC) - использование на 24 В DC приведёт к отказу
• Не защищают от скачков напряжения в сети (например, от удара молнии) - для этого нужны SPD-устройства класса I/II
• Не подходят для контакторов с катушками ниже 110 В или выше 240 В
• Не заменяет механический или электронный контроль состояния контактора

Примеры использования

• Защита катушки контактора на станке ЧПУ при частом включении/выключении двигателя
• Использование в системе управления лифтом, где контакторы срабатывают десятки раз в час
• Установка на пульте управления насосной станцией для предотвращения сбоев в работе контроллера
• Замена старого варистора на RC-звено в модернизируемой панели управления

Практические советы

• Проверьте напряжение катушки контактора перед установкой - ОП-02 рассчитан именно на 110–240 В AC
• Если контактор часто выходит из строя, а катушка горит - вероятно, нужен ОП-02, даже если он ранее не был установлен
• При замене используйте тот же артикул 22206dek - другие модели могут иметь другую ёмкость и сопротивление, что снизит эффективность
• Не закрывайте устройство герметичной изоляцией - ему требуется минимальный воздушный зазор для теплоотвода
• При наличии нескольких контакторов в одной панели - устанавливайте ОП-02 на каждый, чтобы избежать распространения помех
