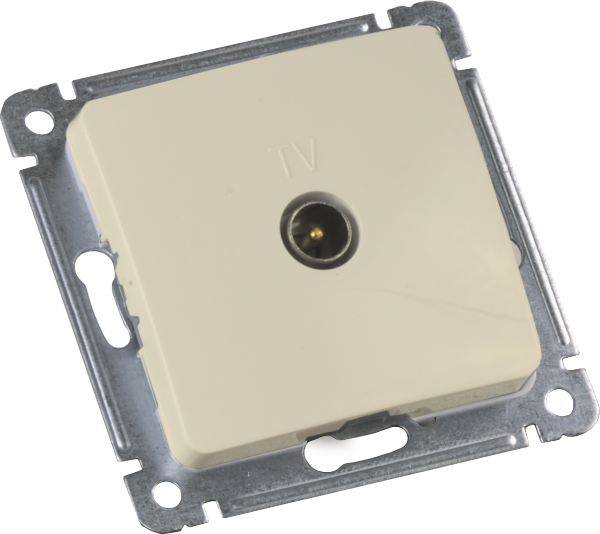

Механизм розетки телевизионной оконечной СП сл. кость HEGEL РСТВ-401-01

Розетка телевизионная оконечная скрытой установки HEGEL рств-401-01 предназначена для подключения телевизора к антенной системе через коаксиальный кабель. Механизм с бежевой накладкой совмещает надежную фиксацию и эстетичный вид в интерьере, подходя для скрытой проводки в стене.

Назначение и область применения

Розетка телевизионная оконечная скрытой установки HEGEL рств-401-01 используется для завершения телевизионной сети - то есть когда кабель от антенны или спутниковой системы доходит до точки подключения телевизора. Подходит для квартир, домов, офисов, где требуется чистый и безопасный вывод сигнала. Устройство не усиливает сигнал, а лишь обеспечивает механическую и электрическую точку соединения.

Технические характеристики

• Тип разъёма: TV (F-разъём для коаксиального кабеля)
• Частотный диапазон: 5–862 Гц (поддерживает аналоговое, цифровое ТВ и DVB-T/T2)
• Потери в ответвителе: 1 дБ (минимальное затухание сигнала)
• Номинальный ток: 1 А (для питания только самого устройства, не для бытовых приборов)
• Напряжение: 220 В (электропитание не предусмотрено - устройство работает только с RF-сигналом)
• Количество выходов: 1
• Материал корпуса: пластик
• Цвет: бежевый (слоновая кость)
• Тип поверхности: блестящий
• Габариты: 71×71×19 мм
• Степень защиты: IP20 (защита от прикосновений пальцев, но не от воды и пыли - устанавливается только внутри помещений)
• Климатическое исполнение: УХЛ3 (работает при температуре от −25C до +40C, в помещениях с нормальной влажностью)
• Способ монтажа: скрытая установка (встраивается в подрозетник)
• Тип крепления: винтовое
• Количество постов: 1
• Нормативный документ: ТУ 3464-003-07620177-2013

Совместимость и монтаж

Розетка телевизионная оконечная скрытой установки HEGEL рств-401-01 совместима с любым коаксиальным кабелем типа RG-6, RG-59 и аналогами. Для монтажа необходим стандартный подрозетник глубиной не менее 18 мм. Кабель зачищается на 10–12 мм, центральная жила вставляется в контакт, экран зажимается винтом. Накладка фиксируется двумя винтами. Не требует подключения к электросети - работает исключительно с радиочастотным сигналом.

Безопасность и стандарты

Соответствует требованиям ТУ 3464-003-07620177-2013. Степень защиты IP20 гарантирует безопасность при использовании в сухих внутренних помещениях. Отсутствие напряжения на контактах делает устройство безопасным при замене кабеля. Не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Минимальные потери сигнала (1 дБ) обеспечивают качественный прием даже на удалении от усилителя
• Фирменный F-разъём с хорошим контактом снижает риск помех и шума
• Бежевый цвет легко сочетается с большинством интерьерных решений
• Винтовое крепление позволяет плотно закрепить кабель без риска его выскальзывания
• Пластиковый корпус не влияет на передачу сигнала и не создаёт экранирующего эффекта

Ограничения применения

• Не предназначен для наружной установки - IP20 не защищает от влаги и пыли
• Не является активным устройством - не усиливает сигнал, не имеет питания
• Не подходит для подключения кабелей с другим типом разъёма (например, HDMI, RCA)
• Не рассчитана на питание телевизора или внешнего оборудования - только для RF-сигнала
• Не рекомендуется использовать в местах с высокой вибрацией или постоянными перегрузками

Примеры использования

• Подключение телевизора к антенне в квартире после прохода кабеля через стену
• Завершение телевизионной сети в гостинице или офисном помещении
• Установка в нише телевизора для аккуратного вывода кабеля из стены
• Использование в многоквартирных домах с централизованной антенной системой

Практические советы

• Перед монтажом проверьте целостность кабеля - поврежденный экран вызывает помехи
• Не перетягивайте винты при креплении кабеля - можно повредить центральную жилу
• Если сигнал слабый, проверьте наличие усилителей в цепи - эта розетка сама ничего не усиливает
• При замене старой розетки убедитесь, что новый подрозетник соответствует размерам 71×71 мм
• Для лучшей связи используйте качественные F-разъёмы и герметичные переходники, если кабель выходит за пределы комнаты
