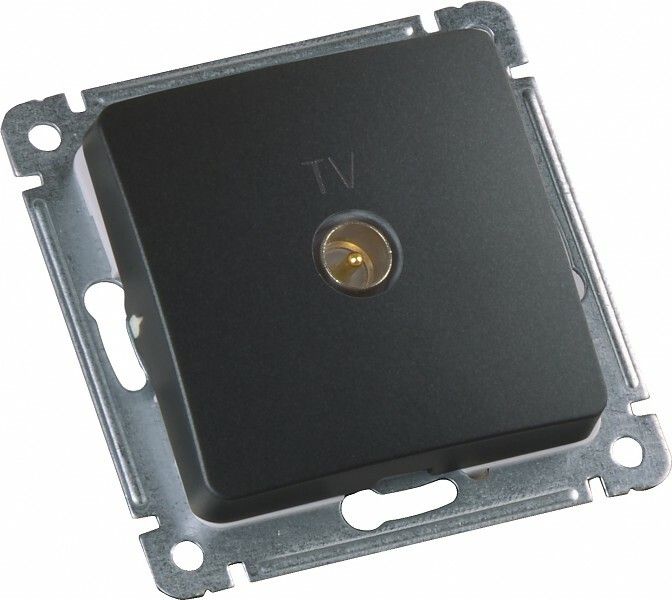

Механизм розетки телевизионной оконечной СП черн. HEGEL РСТВ-401-08

Розетка телевизионная оконечная скрытой установки HEGEL рств-401-08 предназначена для подключения телевизионного оборудования через коаксиальный кабель в системах спутникового и эфирного вещания. Устройство устанавливается внутрь стены, обеспечивает надёжный контакт и минимизирует потери сигнала на высоких частотах.

Назначение и область применения

Розетка телевизионная оконечная скрытой установки HEGEL рств-401-08 используется для завершения телевизионной сети внутри помещений. Она позволяет подключить телевизор, приставку или модем напрямую к антенной линии. Подходит для жилых домов, офисов, гостиниц и многоквартирных зданий с централизованной телевизионной разводкой.

Технические характеристики

• Тип разъёма: TV (F-разъём для коаксиального кабеля)
• Диапазон частот: 5–862 МГц (охватывает все аналоговые и цифровые каналы, включая DVB-T2)
• Потери сигнала при 860 МГц: 1 дБ (низкий уровень затухания, сохраняет качество изображения)
• Напряжение: 48 В (возможно использование для питания активных устройств, таких как усилители)
• Номинальный ток: 1 А
• Количество выходов: 1
• Степень защиты: IP20 (защита от прикосновения пальцев, но не от воды и пыли - подходит только для сухих помещений)
• Материал корпуса: пластик, металлические контакты
• Цвет: чёрный, матовая поверхность
• Форм-фактор: рамочная серия, размеры 71×71×19 мм
• Способ монтажа: скрытый (установка в подрозетник)
• Крепление: винтовое
• Климатическое исполнение: УХЛ3 (работает при температуре от −25C до +40C, допустима повышенная влажность)
• Нормативный документ: ТУ 3464-003-07620177-2013

Совместимость и монтаж

Розетка телевизионная оконечная скрытой установки HEGEL рств-401-08 совместима со всеми стандартными F-разъёмами и коаксиальным кабелем типа RG-6, RG-59. Для монтажа требуется стандартный подрозетник глубиной не менее 18 мм. Кабель зачищается и заводится в клемму механизма - зажимается винтом. Накладка плотно фиксируется на основание, не требует дополнительных креплений. Не рекомендуется использовать с кабелями меньшего сечения (RG-58 и ниже), так как это увеличит потери сигнала.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-003-07620177-2013. Степень защиты IP20 исключает риск поражения током при случайном прикосновении, однако не защищает от попадания влаги - применение в ванных комнатах, бассейнах и на улице запрещено. Напряжение 48 В безопасно для пользователя, но требует соблюдения правил работы с электропитанием активных элементов системы.

Преимущества

• Низкая потеря сигнала (1 дБ на верхней границе частот) - гарантирует чёткое изображение даже при слабом входящем сигнале
• Матовый чёрный цвет и рамочная форма легко интегрируются в современный интерьер
• Винтовое крепление кабеля обеспечивает долговечный и надёжный контакт
• Поддержка напряжения до 48 В позволяет питать усилители прямо через розетку
• Совместима с большинством существующих телевизионных сетей в России

Ограничения применения

• Не предназначена для открытой установки - нельзя использовать вне стен
• IP20 не защищает от влаги - недопустимо в помещениях с высокой влажностью (ванная, баня, кухня без вытяжки)
• Не работает как розетка переменного тока - не подключает бытовые приборы
• Не подходит для передачи Ethernet или других сигналов - только RF-сигнал TV
• Не имеет встроенного фильтра - не снижает помехи от бытовой техники

Примеры использования

• Подключение телевизора в гостиной к центральной антенне дома
• Завершение линии спутникового приемника в комнате
• Установка в квартире многоэтажного дома с коллективным ТВ-входом
• Интеграция в систему “умный дом” с использованием усилителей сигнала

Практические советы

• Перед монтажом проверьте целостность кабеля - повреждённый экран вызывает шум и потерю сигнала
• Не перетягивайте винт при зажиме центральной жилы - это может повредить проводник
• Если используете усилитель, убедитесь, что он рассчитан на питание 48 В и не превышает 1 А
• При замене старой розетки - отключите питание всех активных элементов системы
• Для лучшей экранировки используйте качественные F-разъёмы и кабель с медной оплёткой
