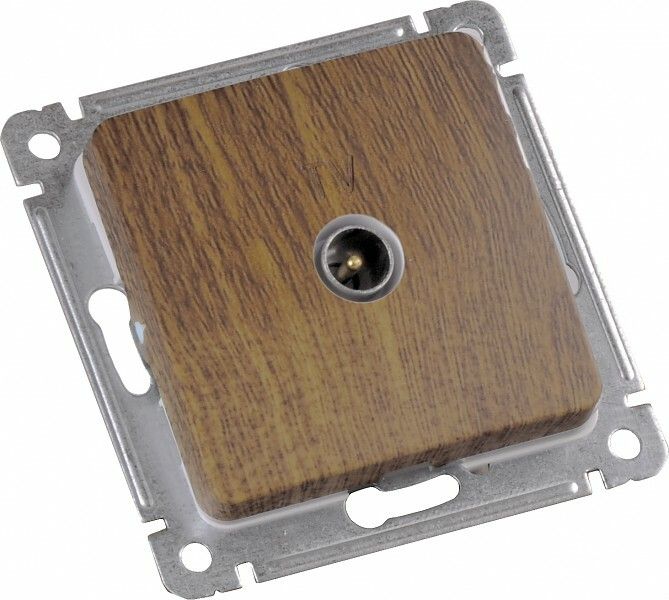

Механизм розетки телевизионной оконечной СП дуб HEGEL РСТВ-401-05

Розетка телевизионная оконечная скрытой установки HEGEL рств-401-05 предназначена для подключения телевизора к антенной системе через коаксиальный кабель. Механизм с матовой деревянной накладкой обеспечивает эстетичную интеграцию в интерьер, а скрытый монтаж позволяет сохранить чистоту стен.

Назначение и область применения

Розетка телевизионная оконечная скрытой установки HEGEL рств-401-05 используется для завершения телевизионной сети внутри помещений. Она принимает сигнал от внутренней антенной системы и передаёт его на телевизор или приставку через стандартный F-разъём. Подходит для жилых домов, квартир, офисов и других объектов с централизованной спутниковой или наземной телевизионной сетью.

Технические характеристики

• Тип разъёма: TV (F-разъём, 75 Ом)
• Частотный диапазон: 5–862 Гц (охватывает все аналоговые и цифровые каналы DVB-T/T2)
• Потери в ответвителе: 1 дБ (минимальное затухание сигнала)
• Номинальный ток: 1 А (для питания активных устройств, например, усилителей)
• Напряжение: 48 В (возможно питание усилителей через кабель)
• Степень защиты: IP20 (защита от доступа пальцев, но не от влаги - только для сухих помещений)
• Материал корпуса: пластик с металлическими контактами
• Габариты: 71×71×19 мм
• Цвет и фактура: имитация дерева, матовая поверхность
• Количество выходов: 1
• Количество постов: 1
• Климатическое исполнение: УХЛ3 (работает при температуре от −25C до +40C, допустима повышенная влажность)
• Нормативный документ: ТУ 3464-003-07620177-2013

Совместимость и монтаж

Розетка телевизионная оконечная скрытой установки HEGEL рств-401-05 совместима со всеми стандартными коаксиальными кабелями типа RG-6, RG-59 и аналогами. Крепление осуществляется встраиваемой коробкой с винтовым зажимом - требуется предварительно установленная подрозетник глубиной не менее 18 мм. Для монтажа используйте отвертку с плоской головкой. Накладка легко снимается для доступа к клеммам. Обязательно проверьте герметичность соединения кабеля с F-разъёмом - плохой контакт снижает качество изображения.

Безопасность и стандарты

Розетка соответствует требованиям ТУ 3464-003-07620177-2013. IP20 исключает использование в помещениях с высокой влажностью (ванная, бассейн, баня). Напряжение 48 В и ток 1 А позволяют безопасно питать пассивные и активные устройства, однако не предназначены для подключения бытовой техники с высокой мощностью. Применяйте только сертифицированные кабели и разъёмы.

Преимущества

• Минимальные потери сигнала (1 дБ) обеспечивают качественный приём даже слабых каналов
• Эстетичная деревянная накладка гармонирует с классическими интерьерами
• Винтовое крепление надёжно фиксирует кабель и предотвращает случайное выдергивание
• Поддержка питания 48 В позволяет использовать усилители без отдельного блока питания
• Скрытое исполнение не нарушает дизайн интерьера

Ограничения применения

• Не применяется во влажных помещениях - IP20 не защищает от воды
• Не предназначен для подключения силового оборудования (например, холодильника, микроволновки)
• Не совместим с HDMI, Ethernet или другими типами разъёмов - только RF/коаксиальные кабели
• Не рекомендуется для внешнего монтажа - материал не рассчитан на UV-лучи и перепады температур выше +40C

Примеры использования

• Подключение телевизора в гостиной к центральной антенне многоквартирного дома
• Завершение телевизионной линии в комнате с декоративным оформлением стен
• Интеграция в систему спутникового ТВ с усилителем, запитываемым через кабель
• Альтернатива настенным розеткам в исторических зданиях, где нельзя менять отделку

Практические советы

• Перед монтажом убедитесь, что диаметр отверстия в стене соответствует размеру подрозетника - 71 мм требует точного сверления
• Обрезайте оплётку кабеля ровно, чтобы не повредить центральный проводник - это снижает помехи
• Если сигнал слабый, проверьте целостность всей линии: возможны повреждённые соединения или некачественные тройники
• При использовании усилителя с питанием 48 В - убедитесь, что он совместим с данной розеткой и не создаёт обратного тока
• Не закручивайте винты слишком сильно - можно повредить пластиковую основу механизма
