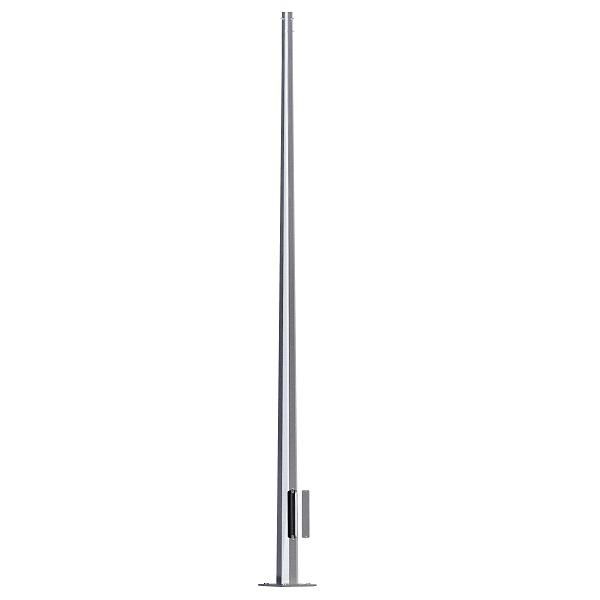

Опора несиловая фланцевая граненая ТАНС.12.028.000 (НФГ-4,0-02-ц) | OE-01453 OPORA ENGINEERING GALAD

Опора несиловая фланцевая граненая (НФГ-4,0-02-ц) от бренда OPORA ENGINEERING предназначена для крепления второстепенных коммуникаций - кабелей связи, слаботочных систем, освещения - и не используется для передачи электроэнергии. Артикулы oe-01453 и танс.12.028.000 соответствуют одной модели, подходящей для городской и промышленной инфраструктуры.

Назначение и область применения

Опора несиловая фланцевая граненая (НФГ-4,0-02-ц) применяется исключительно для крепления ненагруженных объектов: кабельных трасс, светильников, антенн, оборудования автоматизации. Она не рассчитана на механическую нагрузку от проводов высокого напряжения, тросов или тяжёлых устройств. Подходит для уличных сетей, территорий предприятий, жилых комплексов, где требуется надёжная фиксация слаботочного оборудования без создания дополнительной нагрузки на фундамент.

Технические характеристики

• Высота: 4 метра
• Диаметр трубы: 108 мм (наружный), 60 мм (внутренний посадочный)
• Толщина стенки: 3 мм
• Материал: сталь
• Покрытие: горячее цинкование - защищает от коррозии в агрессивной среде
• Цвет: серый
• Способ монтажа: фланцевый - крепление к закладному элементу через фланец
• Способ подводки кабеля: подземный - через ревизионное окно в основании
• Заземление: есть болт М10 для подключения заземляющего провода
• Ревизионный лючок: с планками для крепления клемм, разъёмов, реле

Совместимость и монтаж

Опора несиловая фланцевая граненая (НФГ-4,0-02-ц) устанавливается на закладной элемент типа ЗДФ (закладной детальный фланец), который предварительно забетонирован в фундамент. Возможна замена на анкерный вариант АЗДФ. Крепление опоры к фланцу осуществляется с помощью 6–8 оцинкованных болтов М10 с контргайками - количество зависит от модификации. Болты и крепёж входят в комплект. Подвод кабелей выполняется через нижнее ревизионное окно - доступ к внутренним элементам сохраняется после монтажа. Установка требует точного выверения уровня и глубины фундамента.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями к долговечности и коррозионной стойкости для внешних установок. Горячее цинкование обеспечивает соответствие ГОСТ 1479 и ISO 1461. Наличие точки заземления (болт М10) позволяет выполнять обязательные требования по электробезопасности для слаботочных систем. Применение в качестве силовой опоры запрещено - это нарушает нормы ПУЭ и создаёт риск аварии.

Преимущества

• Горячее цинкование увеличивает срок службы до 30+ лет даже во влажных и химически активных условиях
• Фланцевый монтаж упрощает замену и обслуживание без демонтажа всего фундамента
• Ревизионный лючок с планками даёт возможность легко монтировать и менять оборудование внутри опоры
• Стандартный диаметр 108/60 мм совместим с большинством типовых закладных элементов
• Серый цвет не выгорает на солнце и хорошо сочетается с окружающей инфраструктурой

Ограничения применения

• Недопустимо использовать как силовую опору - не рассчитана на нагрузку от ЛЭП, тросов или тяжёлых кабелей
• Не предназначена для установки в сейсмически активных зонах без дополнительного проектирования
• Требуется отдельный заказ закладного элемента (ЗДФ или АЗДФ) - он не входит в комплект
• Фундамент должен рассчитываться специализированной организацией - зависят от ветрового района, типа грунта и климата
• Не рекомендуется применять в местах с постоянным воздействием агрессивных химикатов (например, рядом с химпроизводствами) без дополнительной защиты

Примеры использования

• Крепление кабелей телефонной сети и интернета вдоль дорог
• Установка камер видеонаблюдения и датчиков на территории завода
• Фиксация светильников уличного освещения в парках и дворах
• Монтаж антенн радиосвязи и Wi-Fi точек на промплощадках
• Размещение щитков управления и реле в системах автоматического контроля

Практические советы

• Перед монтажом проверьте диаметр закладного элемента - он должен точно соответствовать 60 мм посадочному отверстию опоры
• Обязательно используйте все 6–8 болтов М10 с контргайками - недостаточное число креплений снижает устойчивость
• При подводке кабелей через ревизионное окно соблюдайте минимальный радиус изгиба - не менее 10 диаметров кабеля
• Для районов с повышенной влажностью или соляными выбросами (прибрежные зоны) дополнительно смажьте болтовые соединения антикоррозийной смазкой
• Проектировщик обязан рассчитать фундамент - не принимайте типовые значения без учёта региональных норм
• Храните опору на сухом месте до монтажа - хотя она оцинкована, длительное воздействие сырости может повредить поверхность
