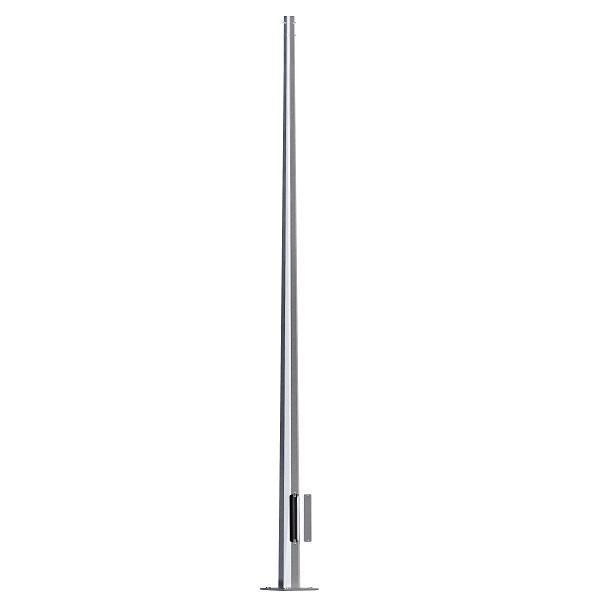

Опора ТАНС.12.121.220 (НФГ-7.0-05(Л)-ц) OPORA ENGINEERING OE-11493 GALAD

Опора НФГ-7.0-05(Л)-ц от бренда OPORA ENGINEERING - это несиловая опора освещения высотой 7 метров, предназначенная для крепления светильников и распределения кабелей в городской и промышленной среде. Изготовлена из стали с горячим цинкованием, обеспечивает долговечную эксплуатацию в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Опора НФГ-7.0-05(Л)-ц используется исключительно для осветительных систем - уличного, дворового, паркового и промышленного освещения. Она **не предназначена** для крепления силовых кабелей, трансформаторов или оборудования с механической нагрузкой выше нормированной для осветительных устройств. Подходит для установки в городах, на автодорогах, в жилых комплексах, на территориях предприятий и объектов инфраструктуры.

Технические характеристики

• Высота: 7 м
• Материал: сталь
• Покрытие: горячее цинкование (защита от коррозии)
• Форма столба: многогранник
• Диаметр основания: 135 мм
• Цвет: серый
• Способ монтажа: фланцевый
• Способ подводки кабеля: подземный
• Количество крепёжных болтов М10: 6–8 шт. (зависит от модификации)

Совместимость и монтаж

Опора НФГ-7.0-05(Л)-ц крепится к закладному элементу типа ЗДФ (закладной детальный фланец), который предварительно заливается в бетонный фундамент. Возможна замена ЗДФ на анкерный вариант АЗДФ - но он заказывается отдельно. Крепление осуществляется с помощью болтов М10 с контргайками, входящих в комплект. Подвод кабелей выполняется через ревизионные окна в нижней части опоры - они расположены внутри закладного элемента. Для надёжного соединения предусмотрена точка заземления с болтом М10.

Безопасность и стандарты

Опора соответствует требованиям к несиловым конструкциям для освещения. Горячее цинкование обеспечивает соответствие ГОСТ 14771-76 по защите от коррозии. Устройство не имеет электроизоляционных функций - все работы с кабелями должны проводиться в соответствии с ПУЭ. Применение в качестве силовой опоры запрещено - это нарушает безопасность и может повлечь аварию.

Преимущества

• Изготовлена из качественного листового металла - прочная и устойчивая к деформациям
• Антикоррозийное горячее цинкование увеличивает срок службы до 30 лет даже в агрессивных климатических зонах
• Ревизионный лючок позволяет удобно обслуживать кабельные соединения без демонтажа опоры
• Фланцевый монтаж обеспечивает надёжное и быстрое крепление к закладным элементам
• Серый цвет не выгорает на солнце и хорошо сочетается с окружающей средой

Ограничения применения

• Нельзя использовать для крепления силовых кабелей, трансформаторов, щитов или другого оборудования с весом более 50 кг
• Не рекомендуется применять в зонах с экстремальными ветровыми нагрузками (например, открытые равнины с ветром свыше 35 м/с) без инженерного расчёта фундамента
• Требуется обязательный расчёт фундаментного блока - зависит от региона, типа грунта и ветрового района; без проектной документации установка недопустима
• Закладные элементы (ЗДФ / АЗДФ) не входят в комплект - их нужно заказывать отдельно

Примеры использования

• Уличное освещение вдоль дорог и тротуаров в городе
• Освещение территории промышленного предприятия, складского комплекса
• Подсветка парков, спортивных площадок, детских учреждений
• Освещение автомобильных стоянок и пешеходных переходов

Практические советы

• Перед монтажом проверьте совпадение диаметра основания опоры (135 мм) с внутренним диаметром закладного элемента - несоответствие приведёт к перекосу
• Обязательно используйте только оцинкованные болты из комплекта - они обеспечивают целостность защиты от коррозии
• При проектировании фундамента обращайтесь к специализированной проектной организации - самодеятельность может привести к проседанию или опрокидыванию опоры
• При замене ЗДФ на АЗДФ убедитесь, что новый элемент рассчитан на те же нагрузки - иначе снижается устойчивость всей конструкции
• Проверяйте наличие точки заземления перед первым включением системы - отсутствие заземления создаёт риск поражения током
