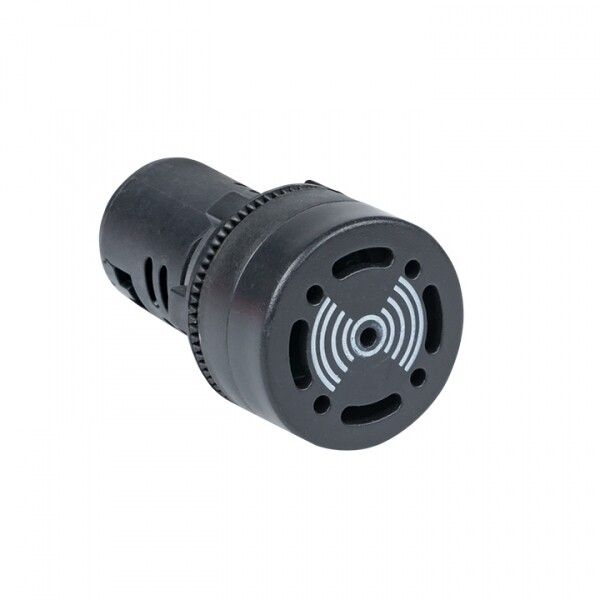

Оповещатель звуковой ED16-22BM 230В EKF PROxima |

Оповещатель звуковой 230В PROxima от EKF (артикул ed16-22bm) предназначен для громкой звуковой сигнализации в электрических щитах и панелях управления. Устройство работает от сети 230 В и подает прерывистый звуковой сигнал при активации, обеспечивая быстрое оповещение персонала.

Назначение и область применения

Оповещатель звуковой 230В PROxima используется для визуального и звукового оповещения о состоянии оборудования - например, при запуске станка, аварийной остановке или включении резервного питания. Подходит для установки в распределительных щитах, постах управления, системах АВР и других местах, где требуется четкая звуковая индикация.

Технические характеристики

• Тип сигнала: пульсирующий (прерывистый) тон - легко отличим от фонового шума
• Громкость: 85 дБ - достаточна для слышимости в помещении с уровнем шума до 70–75 дБ
• Напряжение питания: 230 В переменного тока (AC), частота 50/60 Гц
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды и пыли
• Исполнение: щитовое - рассчитано на монтаж внутри электрических шкафов
• Метод монтажа: врезной или на лицевую панель - совместим с типичными отверстиями 22 мм

Совместимость и монтаж

Оповещатель 230В PROxima (ed16-22bm) устанавливается в стандартные круглые отверстия диаметром 22 мм, характерные для щитовой аппаратуры. Для монтажа потребуется лишь фиксация через резьбовое кольцо и подключение двух проводов к клеммам L/N. Не требует внешнего источника питания - работает напрямую от сети 230 В. Совместим с любыми контактами, реле или выходами контроллеров, подающими напряжение 230 В AC.

Безопасность и стандарты

Устройство соответствует требованиям к электрооборудованию для внутренней установки. IP40 обеспечивает защиту от контакта с инструментами и крупными частицами, но не предназначен для работы во влажных средах или на открытом воздухе. Применяется исключительно в закрытых щитах с контролируемой температурой.

Преимущества

• Высокая громкость (85 дБ) - сигнал хорошо слышен даже при работе соседних механизмов
• Простая замена - совместим со старыми аналогами ED16-22
• Нет необходимости в дополнительном преобразователе - питание прямо от 230 В
• Надёжная механическая фиксация - не выпадает при вибрации

Ограничения применения

• Не подходит для установки вне щита - IP40 не защищает от влаги и пыли
• Не имеет световой индикации - только звуковой сигнал
• Работает только от 230 В AC - несовместим с 12/24/48 В DC или AC
• Запрещено использовать в взрывоопасных зонах - нет сертификата Ex

Примеры использования

• Оповещение о включении резервного генератора в системе АВР
• Сигнал о перегрузке насоса на конвейере
• Звуковая тревога при срабатывании термореле в печи
• Индикация аварии в пульте управления станком ЧПУ

Практические советы

• При проектировании щита учтите, что звуковой сигнал будет слышен в радиусе 3–5 метров - размещайте ближе к рабочим зонам
• Не устанавливайте рядом с глушителями звука или виброизоляцией - это снижает эффективность сигнала
• Проверьте наличие напряжения перед подключением - переполюсовка не повредит, но при отсутствии 230 В устройство не сработает
• При замене старого оповещателя сверьте диаметр посадочного места - ed16-22bm подходит под стандарт 22 мм
