Организатор воздушных потоков с доп. U для 42U IT CQE 2000x800х100 RAL9005 | R5VRU428010B DKC ДКС

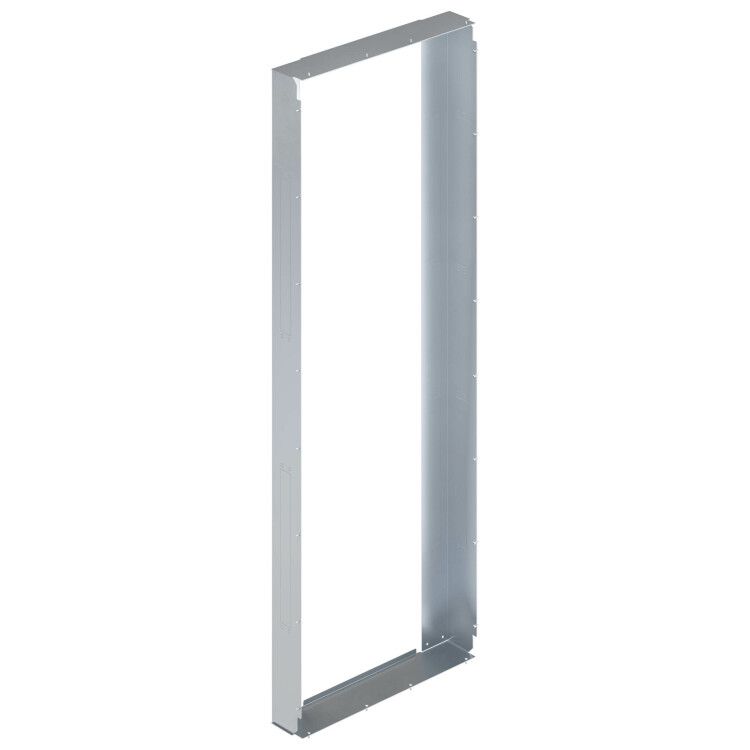

Организатор воздушных потоков с дополнительным U для 42U IT CQE 2000x800x100 RAL9005, серия DKC — устройство для управления холодным воздухом в серверных стойках серии CQE. Он предотвращает смешивание холодного и горячего воздуха, повышая эффективность охлаждения и снижая энергопотребление. Артикул r5vru428010b предназначен для шкафов высотой 2000 мм и шириной 800 мм.

Назначение и область применения

Оrganизатор воздушных потоков с дополнительным U для 42U IT CQE 2000x800x100 RAL9005, серия DKC используется в 19-дюймовых серверных стойках для создания герметичного канала между передними вертикальными профилями корпуса и силовой рамой. Его задача — направить охлаждённый воздух из подпольного пространства или системы кондиционирования прямо в зону установки оборудования, минимизируя утечки и турбулентность.

Подходит для стойки серии CQE, где требуется точечное управление воздушными потоками. Применяется в центрах обработки данных, на предприятиях с плотной комплектацией серверов, в сетевых помещениях и на производстве.

Технические характеристики

• Тип: Организатор воздушных потоков с дополнительным U
• Высота: 2000 мм (соответствует 42U)
• Ширина: 800 мм
• Толщина: 100 мм
• Цвет: Чёрный, RAL 9005
• Материал: Сталь с полимерно-порошковым покрытием
• Фиксация: Устанавливается между передними монтажными профилями и силовой рамой
• Перфорация: Предварительно просверленные отверстия для крепления дополнительного оборудования
• Комплектация: Разобранный вид, упакован в картонную коробку

Совместимость и монтаж

Организатор воздушных потоков с дополнительным U для 42U IT CQE 2000x800x100 RAL9005, серия DKC совместим только со стойками серии CQE шириной 800 мм. Для работы он требует наличия перегородочных панелей R5ITDVE**, которые закрывают заднюю часть канала.

Установка выполняется после сборки стоек:

• Разложить элементы из коробки;
• Собрать конструкцию по инструкции (соединение деталей происходит без инструментов);
• Закрепить между передними вертикальными профилями и силовой рамой;
• Проверить плотность прилегания — щели должны отсутствовать.

Не используйте с другими сериями стоек — габариты и точки крепления отличаются.

Преимущества

• Исключает утечки холодного воздуха за счёт жесткой фиксации и герметичного контакта с профилями.
• Полимерно-порошковое покрытие устойчиво к механическим повреждениям и коррозии, не выгорает.
• Преперфорация позволяет легко крепить датчики температуры, световые индикаторы или другие устройства без сверления.
• Снижает нагрузку на систему кондиционирования — экономит до 15–20% электроэнергии при правильной установке.

Ограничения применения

• Не подходит для стоек шириной менее 800 мм — не будет плотно прилегать.
• Только для стойки CQE высотой 42U (2000 мм); не использовать с 45U или 48U.
• Требует обязательного использования перегородочных панелей R5ITDVE** — без них эффект теряется.
• Не предназначено для настенных или настольных решений — только для напольных IT-шкафов.

Примеры использования

• Центр обработки данных с 42U стойками CQE — организация холодного коридора.
• Производственный серверный модуль с высокой теплонагрузкой — предотвращение перегрева коммутационного оборудования.
• Телекоммуникационный узел — обеспечение стабильной температуры в условиях ограниченного охлаждения.

Практические советы

• Перед монтажом проверьте, что передние профили стойки установлены точно по уровню — иначе возникнут зазоры.
• Если планируете крепить оборудование через перфорацию — заранее определите места расположения, чтобы не перекрывать вентиляционные отверстия.
• Не используйте саморезы большего диаметра — они могут деформировать стенки организатора.
• При замене старых организаторов — всегда проверяйте соответствие артикула r5vru428010b и модели CQE.
• Часто забывают про перегородочные панели R5ITDVE**: без них организатор работает как обычный декоративный элемент.
