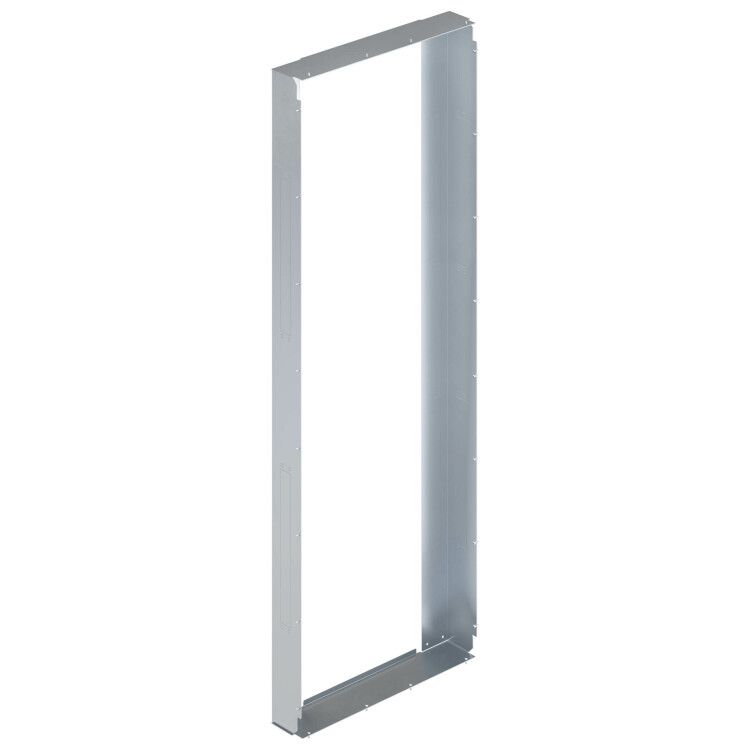

Организатор воздушных потоков с доп. U для 42U IT CQE 2000x800х75 RAL9005 | R5VRU428075B DKC ДКС

Организатор воздушных потоков с дополнительным U для 42U IT CQE 2000x800x75 RAL9005, серия DKC - устройство для управления холодным воздухом в серверных стойках DKS серии CQE. Он предотвращает смешивание холодного и тёплого воздуха, повышая эффективность охлаждения и снижая энергопотребление систем. Артикул r5vru428075b предназначен для шкафов высотой 42U и шириной 800 мм.

Назначение и область применения

Оrganизатор воздушных потоков с дополнительным U для 42U IT CQE 2000x800x75 RAL9005, серия DKC используется в напольных 19-дюймовых серверных стойках серии CQE для формирования герметичного канала между передними вертикальными профилями корпуса и силовой рамой. Его задача - направить охлаждённый воздух из подпольного пространства прямо в зону установки серверов, минимизируя утечки и рециркуляцию тёплого воздуха. Применяется в центрах обработки данных, на предприятиях с плотной сетевой инфраструктурой, в помещениях с кондиционированием типа “горячий/холодный коридор”.

Технические характеристики

• Тип изделия: организация воздушных потоков с дополнительным U-элементом
• Высота: 2000 мм (соответствует 42U)
• Ширина: 800 мм
• Толщина: 75 мм
• Цвет: чёрный, RAL 9005
• Материал: сталь с полимерно-порошковым покрытием
• Фиксация: крепится к передним вертикальным профилям IT-стойки
• Установленная перфорация: готовые отверстия для монтажа дополнительного оборудования (например, датчиков температуры, световых индикаторов)

Совместимость и монтаж

Организатор воздушных потоков с дополнительным U для 42U IT CQE 2000x800x75 RAL9005, серия DKC совместим только со стойками серии CQE шириной 800 мм. Устанавливается между силовой рамой и двумя передними вертикальными профилями - требует точного выставления по уровню. Монтаж выполняется без инструментов: элемент фиксируется зацепами и самонарезными болтами, входящими в комплект. Для полноценной работы необходимо использовать вместе с перегородочными панелями R5ITDVE**, которые закрывают боковые щели. Комплект поставляется в разобранном виде - сборка занимает до 15 минут.

Преимущества

• Исключает утечки холодного воздуха через зазоры между оборудованием и стенками стойки
• Обеспечивает равномерную подачу охлаждённого воздуха ко всем слотам 42U
• Перфорированная поверхность позволяет легко крепить сторонние устройства без сверления
• Стойкая антикоррозийная краска RAL 9005 сохраняет внешний вид даже при длительной эксплуатации
• Снижает нагрузку на системы кондиционирования за счёт оптимизации теплообмена

Ограничения применения

• Не для стоек шириной менее 800 мм - не будет правильно располагаться внутри рамы
• Только для стойки серии CQE; несовместим с другими сериями DKC (например, RAM telecom) без адаптеров
• Не заменяет активное охлаждение - работает лишь как пассивный проводник воздушного потока
• Запрещено применять в условиях повышенной влажности выше 90 % RH без защиты от конденсата

Примеры использования

• Центр обработки данных с распределением “горячий/холодный коридор”, где важно точно контролировать потоки воздуха
• Серверные комнаты операторов связи, где установлены коммуникационные стойки CQE 42U
• Производственные площадки с автоматизированными системами контроля, использующие 19" оборудование в жестких условиях
• Лаборатории и исследовательские центры, где требуется минимальный уровень тепловых помех

Практические советы

• Перед установкой проверьте внутреннюю ширину стойки - она должна быть именно 800 мм, иначе изделие не войдёт
• Обязательно сочетайте с перегородками R5ITDVE**: без них эффект организации потока теряется
• При использовании нескольких организаторов - выстраивайте их в одну плоскость, чтобы избежать завихрений
• Не забудьте удалить защитную плёнку после монтажа - она может затруднять теплоотдачу
• Артикул r5vru428075b рассчитан на один тип стойки - не путайте с аналогами других ширин (например, 600 мм)
